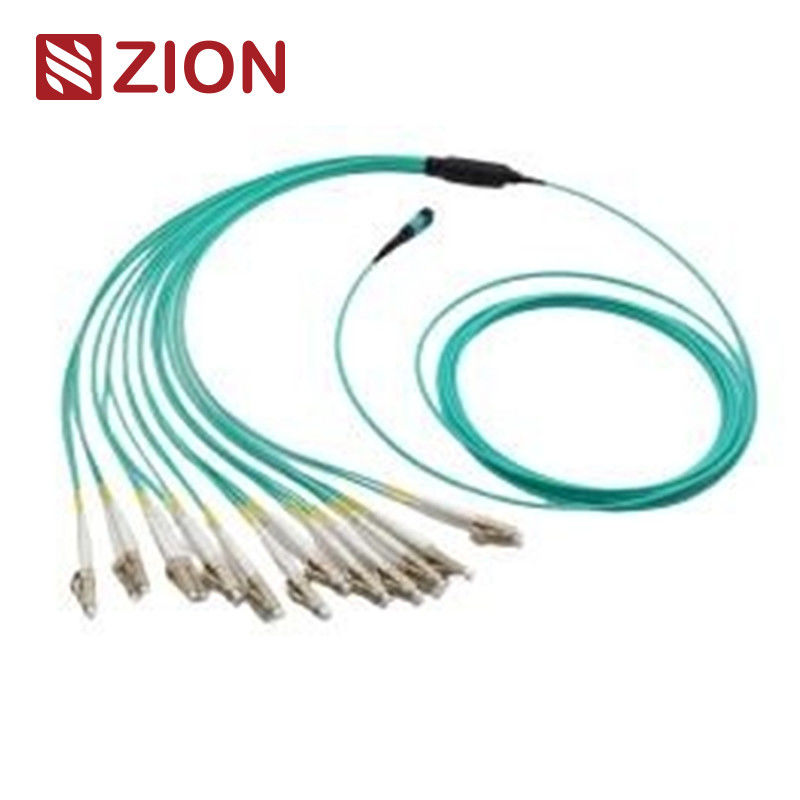

8 Serat MPO KE LC OM3 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus

Kode Zion dan Deskripsi

Kode Zion: ZCM11A17HAAX

Deskripsi:

PeraturanZCM11A17HAAXadalah8F MPO OM3 Serat Optik MPO-LC Kabel Gelang lurus 2,0 mm, terutama digunakan untuk data kepadatan tinggi

aplikasi pusat, koneksi bangunan serat optik, dan koneksi internal dalam peralatan transceiver optik seperti QSFP + dan 10G

Optik SFP + LR.

Fitur Utama

• MPO (Multi-Fiber Push On)konektor: Konektor serat kepadatan tinggi yang umum digunakan di pusat data dan jaringan optik.
• Jenis Serat: 8 serat MPO ke 4xLC uniboot atau simplex (4xLC) kabel fanout.
• Kinerja: Dioptimalkan untuk40G QSFP+ PLR4 sampai 10G SFP+ LRoptik koneksi langsung, menghilangkan kebutuhan untuk panel tambalan atau

batang menengah.

• Desain: Kabel sabuk lurus dengan kerugian penempatan rendah dan kerugian pengembalian yang tinggi, memastikan kinerja dan keandalan yang tinggi.
• Aplikasi: Ideal untuk koneksi langsung di pusat data, menghilangkan kekacauan dan meningkatkan manajemen kabel.
• Kepatuhan Standar:
  • BertemuIEC-61754-7,IEC-61755,TIA-604-5 (FOCIS5), danTIA-568-Cstandar.
  • 10G Fiber Channel dan40G, 100G IEEE 802.3patuh.
• Spesifikasi konektor:
  • MPO Singlemode (APC)Konektor: Hijau untuk MPO kerugian standar dan Kuning untuk MPO kerugian super rendah.
  • MPO Multimode (PC)Konektor: Aqua untuk OM3 & OM4, Heather Violet untuk OM3 & OM4 PC.

Konektor Industri Standar

• MPO Single Mode: IEC 61754-7 (SM APC: konektor hijau + boot hitam / SM APC: konektor kuning + boot hitam)
• MPO Multimode: IEC 61754-7 (OM1 & OM2 PC: konektor beige + boot hitam, OM3 & OM4 PC: konektor Aqua + boot hitam)
• Konektor lainnya: SC, LC, FC, ST, dan E2000 memenuhi standar industri masing-masing (TIA/EIA, FOCIS3, FOCIS10, GR-326, dll.).

Spesifikasi optik

• Kerugian Penempatan:
  • MPO (Singlemode) kehilangan standar ≤0,75dB, kehilangan sangat rendah ≤0,35dB
  • LC/SC/FC/ST ≤0.3dB
• Kembali Kerugian:
  • MPO ≥60dB (Singlemode), LC/SC/FC/ST APC ≥60dB, UPC ≥50dB
• Daya tahan:
  • Kurang dari 0.3dB perubahan setelah 200 kawin, dengan 500 insert-pull siklus.
  • Kekuatan tarik > 70N.
• Suhu operasi: -40°C sampai +85°C

Keuntungan

• Kualitas Tinggi: Pabrik pra-berakhir, diuji, dan dikemas dengan laporan uji untuk kontrol kualitas.
• Menghemat Ruang: Kabel dengan diameter kecil yang mengurangi volume dan meningkatkan efisiensi pendingin udara di pusat data.
• Menghemat Waktu: Desain plug-and-play untuk pemasangan cepat tanpa perlu panel patch tambahan.

Aplikasi

• Perbaikan serat dengan kepadatan tinggi di pusat data.
• Koneksi langsung untukQSFP+ ke SFP+optik, menyederhanakan dan mengoptimalkan koneksi jaringan berkecepatan tinggi.
• Koneksi serat optik di bangunan dan antara peralatan serat untuk penggunaan internal.

Peraturan Penamaan & Informasi Konfirmasi Pesenan:

Kabel anting lurus MPO-LC dari Zion Communication

• 7236037 ZCM11A12HIAX: 8F MPO SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236038 ZCM11A22HIAX: 12F MPO SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236039 ZCM11A52HIAX: 24F MPO SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236040 ZCM11A17HAAX: 8F MPO OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236041 ZCM11A27HAAX: 12F MPO OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236042 ZCM11A57HAAX: 24F MPO OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236043 ZCM11A18HMAX: 8F MPO OM4 Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus
• 7236044 ZCM11A28HMAX: 12F MPO OM4 Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus
• 7236045 ZCM11A58HMAX: 24F MPO OM4 Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236046 ZCM21A12HIAX: 8F MTP SM Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus
• 7236047 ZCM21A22HIAX: 12F MTP SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236048 ZCM21A52HIAX: 24F MTP SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236049 ZCM21A17HAAX: 8F MTP OM3 Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus
• 7236050 ZCM21A27HAAX: 12F MTP OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236051 ZCM21A57HAAX: 24F MTP OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus
• 7236052 ZCM21A18HMAX: 8F MTP OM4 Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus
• 7236053 ZCM21A28HMAX: 12F MTP OM4 Fiber Optic MPO-LC 2.0mm Kabel sabuk lurus
• 7236054 ZCM21A58HMAX: 24F MTP OM4 Fiber Optic MPO-LC Kabel sabuk lurus 2,0 mm

Saluran Serat Konektor

Tiga Metode Koneksi Membantu Mempertahankan Polaritas MTP/MPO yang Tepat

MPO 8 x LC Struktur Simpleks-Tipe 1

MPO 4 x LC Duplex struktur-Tipe 2

MPO 4 x Uniboot LC struktur-jenis 3

Rincian materi

Kemasan

Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default.

Ukuran karton standar: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. Karton yang akan digunakan tergantung pada barang Qty.

Kemasan bisa disesuaikan.

Layanan OEM/ODM untuk Anda

• Warna kabel, kata cetak, bahan kabel, warna konektor
• OEM Label, Identify ring, label kabel,kotak, tanda pengiriman
• Tingkat kualitas yang berbeda.
