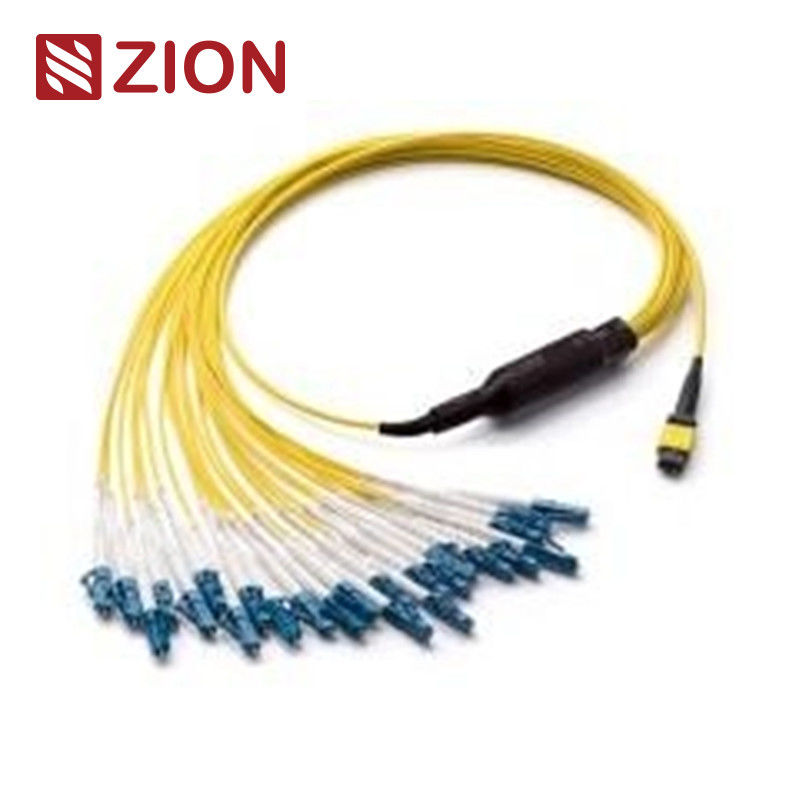

24F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
Kode dan Deskripsi Sion
Kode Sion
Deskripsi Sion
ZCM11A52HIAX
24F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
Konektor MPO adalah jenis penghubung serat.MPO (Multi-Fiber Push On) adalah tipe penghubung serat multi-core.Sistem pra-koneksi serat kepadatan tinggi MPO saat ini terutama digunakan dalam penerapan lingkungan kepadatan tinggi pusat data, penerapan serat optik ke gedung, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik , 40G, 100G, QSFP+.
Jenis konektor MPO dibedakan menurut peraturan IEC 61754-7: nomor inti (nomor larik), kepala laki-laki (Pria, Wanita), polaritas (PC atau APC).
24 core MPO Female to 12 LC Duplex( 12xLC uniboot;24 LC Simplex) 24F MPO- LC/SC/FC/ST Kabel harness lurus diakhiri dengan konektor MPO dan LC/SC/FC/ST di kedua ujungnya.Itu Kabel fanout 24pcs(12pcs untuk LC uniboot;24 LC Simplex) dioptimalkan untuk koneksi langsung optik 40G QSFP+ PLR4 hingga 10G SFP+ LR dan aplikasi pusat data kepadatan tinggi.memiliki panjang yang sama.Ini dirancang khusus untuk penambalan serat kepadatan tinggi di pusat data yang membutuhkan penghematan ruang dan mengurangi masalah manajemen kabel.
Kabel harness lurus 24F MPO-LC/SC/FC/ST dirancang untuk Solusi Interkoneksi 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 dan pusat data kepadatan tinggi.Ini dioptimalkan untuk aplikasi pusat data kepadatan tinggi 10/40/100G.Kabel harness 24 Fiber ini digunakan untuk menghubungkan (12) SFP+ ke panel adaptor MPO dan trunk MPO.
Standar Industri Konektor:
Penyambung
Referensi
Detail Perumahan
Mode Tunggal MPO
IEC 61754-7
SM APC: Konektor hijau + boot hitam (Standard Loss MPO) SM APC: Konektor kuning + boot hitam (MPO kerugian super rendah)
Multimode MPO
IEC 61754-7
OM1 & OM2 PC: konektor Beige+boot hitam (Standard Loss MPO) PC OM3&OM4: konektor Aqua+boot hitam (MPO standar & kerugian super rendah) PC OM3&OM4: Konektor Heather Violet+boot hitam (MPO kerugian standar)
Memenuhi Standar IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Sesuai dengan TIA-604-5(FOCIS5) Kabel terstruktur per TIA-568-C
Sesuai dengan Saluran Serat 10G
40G dan 100G IEEE 802.3
Standar Industri konektor lainnya:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 dan JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 dan JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 dan JIS C5973
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 dan JIS C5973 Dll
Kerugian standar:≤0.75dB(maks), ≤0.50dB(Umum) Kerugian Super Rendah:≤0.35dB(maks), ≤0.20dB(Umum)
Kerugian standar:≤0.6dB(maks), ≤0.50(Umum) Kerugian Super Rendah:≤0.35dB(maks) , ≤0.20dB(Umum)
Kerugian insersi (LC/SC/FC/ST) (IEC 61300-3-6)
≤0.3dB
≤0.3dB
Kerugian pengembalian (MPO)
≥60dB(pemolesan 8 derajat)
≥25dB
Kerugian pengembalian (LC/SC/FC/ST)
APC≥60dB;UPC≥50dB
≥35dB
Daya tahan
<0,3dB perubahan tipikal, 200 perkawinan
Dapat dipertukarkan
≤0.2dB
Tes sisipan-tarik
500 kali, IL<0,5dB
Daya tarik
>70N
Suhu Operasional (℃)
·-40 hingga + 85°C
Fitur:
Kerugian penyisipan rendah, kerugian pengembalian tinggi
Konektor Multi-serat berbasis MT, terminasi dan rakitan konektor serat 4,8,12 dan 24
Solusi ekonomis untuk penghentian serat secara massal
Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
Kabel bundar yang kokoh, kabel oval, dan opsi pita telanjang tersedia
Rumah berkode warna tersedia untuk membedakan jenis serat, jenis pemoles dan/atau tingkat konektor
Bagus dalam pengulangan dan pertukaran
Kelebihan kabel MTP/MPO Patch/kabel bagasi umumnya meliputi:
Kualitas tinggi—Kabel tambalan MTP/MPO/kabel bagasi telah dihentikan sebelumnya dari pabrik, diuji dan dikemas bersama dengan laporan pengujian.Laporan-laporan ini berfungsi sebagai dokumentasi jangka panjang dan kontrol kualitas.
Mengurangi volume kabel—Kabel tambalan MTP/MPO/kabel trunk memiliki diameter yang sangat kecil, yang mengurangi volume kabel dan meningkatkan kondisi AC di pusat data
Penghematan waktu—Dengan desain plug and play khusus, kabel MTP/MPO Patch/kabel trunk dapat digabungkan dan langsung dicolokkan. Ini sangat membantu mengurangi waktu pemasangan.
Aplikasi:
Kabel harness lurus 24F MPO-LC/SC/FC/ST dirancang untuk Solusi Interkoneksi 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 dan pusat data kepadatan tinggi.Ini dioptimalkan untuk aplikasi pusat data kepadatan tinggi 10/40/100G. Kabel harness 24 Fiber ini digunakan untuk menghubungkan (12) SFP+ ke panel adaptor MPO dan trunk MPO
Semua Konektor MPO OMC berasal dari Senko/Nissin/Sumitomo.MPO Fiber Patch Cord adalah sejenis rakitan kabel kepadatan tinggi yang umumnya digunakan di tiga area.
Aplikasi Pusat Data dengan lingkungan tingkat kepadatan tinggi
Serat optik ke gedung
Aplikasi konektor internal pada peralatan fiber.
Aturan Penamaan & Informasi Konfirmasi Pesanan:
Kabel Harness Lurus MPO-LC Hot dari Zion Communication
Kode Sion
Deskripsi Sion
7236037
ZCM11A12HIAX
8F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
7236038
ZCM11A22HIAX
12F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
7236039
ZCM11A52HIAX
24F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
Tiga Metode Koneksi Membantu Menjaga Polaritas MTP/MPO yang Tepat
MPO –24 x LC Simplex structure-Tipe 1
MPO ––12 x LC Struktur dupleks-Tipe 2-Tipe A
MPO –12 x LC Struktur dupleks-Tipe 2-Tipe B
MPO –12 x LC Struktur dupleks-Tipe 2-Tipe C
MPO –Polaritas untuk struktur MPO –12 x Uniboot LC-Tipe 3
Detail bahan
Kemasan
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default. Ukuran karton standar: 34*22*15 cm;44*34*24 cm ;54*39*34 cm.Karton mana yang akan digunakan tergantung pada Qty barang.Pengepakan dapat disesuaikan.
Layanan OEM/ODM untuk Anda
1. Warna kabel, kata cetak, bahan jaket kabel, warna konektor
Kehilangan insersi rendah · Jalur lintasan lebar · Isolasi saluran tinggi HDPE 1,02±0,05 mm · Stabilitas dan keandalan tinggi Polietilen Modifikasi · Bebas epoksi pada jalur optik PET Foil
