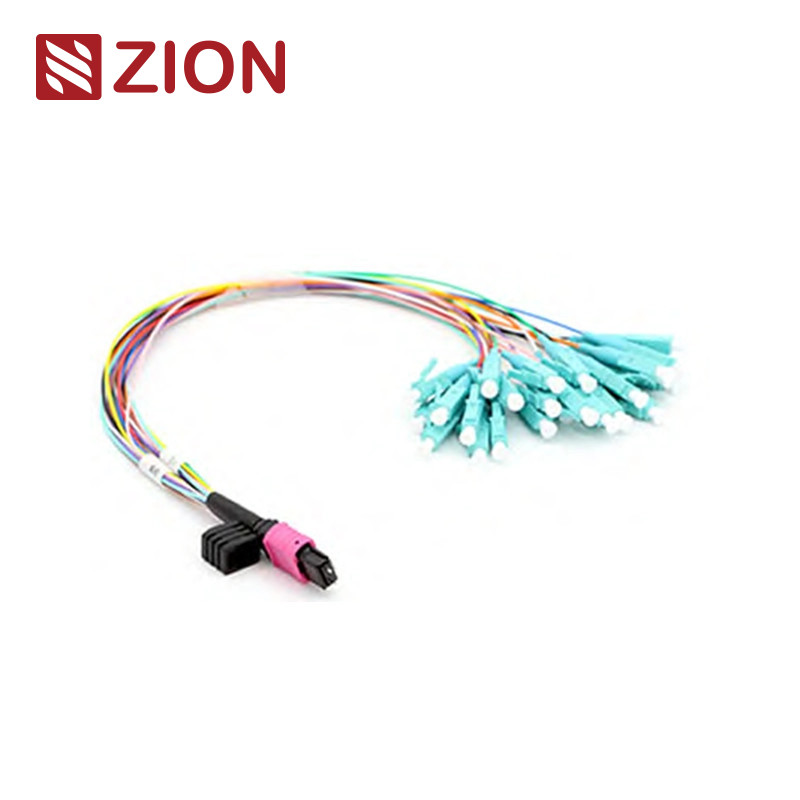

24F MTP ((pria) -LC Fan-out 0,9mm 30-35cm Patch kabel
Kode Zion dan Deskripsi
Kode Zion: ZCM26157X
Zion Deskripsi: 24F MTP ((pria) -LC Fan-out 0,9mm 30-35cm Patch kabel
Konektor MTP (Multi-Fiber Push On) adalah jenis konektor serat multi-inti.Sistem pra-koneksi serat kepadatan tinggi MTP saat ini terutama digunakan dalam aplikasi lingkungan kepadatan tinggi pusat data, aplikasi serat optik ke bangunan, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik, 40G, 100G, QSFP +.
Jenis konektor MTP dibedakan sesuai dengan peraturan IEC 61754-7: nomor inti (nomor array), kepala laki-laki (laki, perempuan), polaritas (PC atau APC).
Kabel 24F MTP- LC/SC/FC/ST Fanout 0.9mm dirancang untuk 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 dan data center high-density.
Aplikasi pusat data. Kabel 24 Fiber harness ini digunakan untuk menghubungkan (12) SFP+ ke panel adaptor MTP dan batang MTP.
MTP (pria) -LC/SC/FC/ST Fan-out 0,9mm 30cm patch cable dirancang untuk MTP-LC LGX modul kaset diakhiri dengan MTP dan LC/SC/FC/ST konektor di setiap ujung.Hal ini dirancang khusus untuk high-density fiber patching di pusat data yang perlu hemat ruang dan mengurangi masalah manajemen kabel.
Konektor Industri Standar
MPO Single ModeReferensi:IEC 61754-7
MPO Single ModeRincian tempat tinggal:SM APC: Konektor hijau + boot hitam (MPO dengan kerugian standar)
SM APC: Konektor kuning + boot hitam (MPO Super Low Loss)
MPO MultimodeReferensi:IEC 61754-7
MPO MultimodeRincian tempat tinggal:OM1&OM2 PC: Konektor beige + boot hitam (MPO Standard Loss)
OM3&OM4 PC: Konektor Aqua + boot hitam (Standard&Super MPO kehilangan rendah)
OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard loss MPO)
- Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai Kabel terstruktur per TIA-568-C
- 10G Fiber Channel Compatible (sesuai dengan standar)
- 40G dan 100G IEEE 802.3
Konektor lainnya √ Standar Industri
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 dan JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 dan JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 dan JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 dan JIS C5973 dll.
- E2000: IEC61754-15
Tersedia untuk
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
Spesifikasi optik
Kerugian Penempatan (MPO) ((IEC 61300-3-34)Singlemode (APC)8 derajat dipoles):Kerugian standar:≤0.75dB ((max), ≤0.50dB ((tipikal); Super Rugi rendah:≤ 0,35dB (maksimal), ≤ 0,20dB (tipis)
Kerugian Penempatan (MPO) (IEC 61300-3-34)Multimode (PC)Lapisan datar):Kerugian standar:≤0.6dB (max), ≤0.50 (tipikal); Super rendah kerugian:≤ 0,35dB (maksimal), ≤ 0,20dB (biasanya)
Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Modus tunggal (APC 8 derajat dipoles):≤ 0,3dB
Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC flat polish):≤ 0,3dB
Kembali kerugian (MPO)Singlemode (APC)8 derajat dipoles):≥ 60dB(8 derajat polishing)
Kembali kerugian (MPO)Multimode (PC)Lapisan datar):≥ 25dB
Kembali kerugian ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB
Kembali kerugian ((LC/SC/FC/ST):≥35dB
Daya tahan:<0,3dB perubahan khas (200 perkawinan)
Pergantian : ≤0,2dB
Tes masukkan tarik:Lebih dari 600 kali, IL<0.5dB
Kekuatan tarik:> 70N
Suhu operasiModus tunggal (APC):-40°C sampai +85°C
Fitur
- Kerugian penempatan rendah, kerugian pengembalian tinggi
- MT berbasis Multi-fiber Connector, 8,12 dan 24 terminal konektor serat dan perakitan
- Solusi ekonomis untuk pemutusan massa serat
- Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
- Kabel bundar bergelombang, kabel oval dan pilihan pita telanjang tersedia
- Kotak berkode warna yang tersedia untuk membedakan jenis serat, jenis polish dan/atau kelas konektor
- Baik dalam pengulangan dan pertukaran
Aplikasi
Semua konektor MTP OMC berasal dari Senko/Nissin/Sumitomo. Kabel MTP-LC/SC/FC/ST Fanout 0,9mm adalah jenis perakitan kabel kepadatan tinggi yang umumnya digunakan di tiga bidang.
- Aplikasi Data Center dengan lingkungan tingkat tinggi yang padat
- Serat optik ke gedung
- Aplikasi konektor internal dalam peralatan serat.
Kabel LC Fanout 0.9mm dari Zion Communication
- 7236031 ZCM16117: 8F MPO ((pria) -LC Fan-out 0,9mm 30-35cm Patch kabel
- 7236032 ZCM16127: 12F MPO ((pria) -LC Fan-out 0,9mm 30-35cm Patch kabel
- 7236033 ZCM16157: 24F MPO ((pria) -LC Fan-out 0.9mm 30-35cm Patch kabel
- 7236034 ZCM26117: 8F MTP ((pria) -LC Fan-out 0,9mm 30-35cm Patch kabel
- 7236035 ZCM26127: 12F MTP ((pria) -LC Fan-out 0.9mm 30-35cm Patch kabel
- 7236036 ZCM26157: 24F MTP ((pria) -LC Fan-out 0.9mm 30-35cm Patch kabel
Peraturan Penamaan & Informasi Konfirmasi Pesenan:
Saluran Serat Konektor
Rincian materi
Kemasan
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default.
Ukuran karton standar: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.
Kemasan bisa disesuaikan.
Layanan OEM/ODM untuk Anda
- Warna kabel, kata cetak, bahan kabel, warna konektor
- OEM Label, Identify ring, label kabel,kotak, tanda pengiriman
- Tingkat kualitas yang berbeda.
