Daya tahan: | <0,3dBperubahan tipikal, 200 perkawinan | Dapat dipertukarkan: | ≤0.2dB |
---|---|---|---|
Daya tarik: | >70N | Tes sisipan-tarik: | Di atas 600 kali, IL<0,5dB |
Suhu Operasional (℃): | -40 hingga + 85°C |
Kode Sion | Deskripsi Sion | |||||||

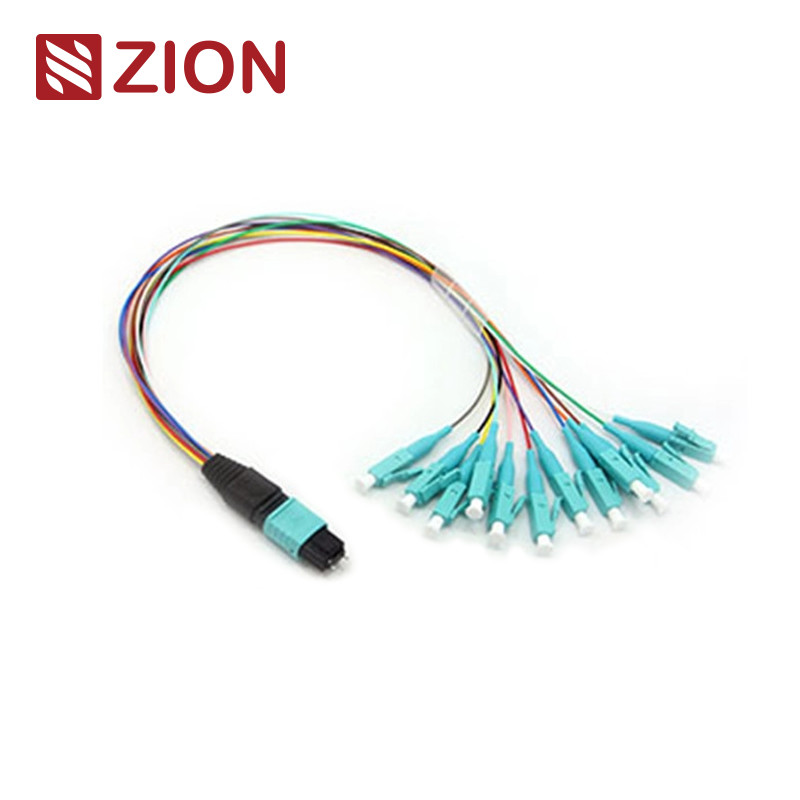

ZCM26127X | 12F MTP (pria) -LC Fan-out 0.9mm 30-35cm Kabel patch | |||||||
Konektor MTP adalah jenis penghubung serat.MTP (Multi-Fiber Push On) adalah tipe penghubung serat multi-core.Sistem pra-koneksi serat kepadatan tinggi MTP saat ini terutama digunakan dalam penerapan lingkungan kepadatan tinggi pusat data, penerapan serat optik ke gedung, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik , 40G, 100G, QSFP+. | ||||||||
Jenis konektor MTP dibedakan menurut peraturan IEC 61754-7: nomor inti (nomor larik), kepala laki-laki (Pria, Wanita), polaritas (PC atau APC). | ||||||||
Kabel 12F MTP– LC/SC/FC/ST Fanout 0.9mm dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan pusat data kepadatan tinggi.Ini dioptimalkan untuk aplikasi pusat data kepadatan tinggi 10/40/100G.Kabel harness 12 Fiber ini digunakan untuk menghubungkan (6) SFP+ ke panel adaptor MTP dan trunk MTP. | ||||||||
Kabel patch MTP (pria)-LC/SC/FC/ST Fan-out 0.9mm 30cm dirancang untuk kaset modul MTP-LC LGX diakhiri dengan konektor MTP dan LC/SC/FC/ST di setiap ujungnya.Ini dirancang khusus untuk penambalan serat kepadatan tinggi di pusat data yang membutuhkan penghematan ruang dan mengurangi masalah manajemen kabel. |
Standar Industri Konektor:
Penyambung | Referensi | Detail Perumahan | ||||||
Mode Tunggal MTP | AMDAL/TIA-604-5 | SM APC: Konektor hijau + boot hitam (Standard Loss MTP) SM APC: Konektor kuning + boot hitam (MTP kerugian super rendah) |
||||||
Multimode MTP | AMDAL/TIA-604-5 | PC OM1 & OM2: Konektor krem \u200b\u200b+boot hitam (Standard Loss MTP) PC OM3&OM4: konektor Aqua+boot hitam (Standar & MTP kerugian super rendah) PC OM3&OM4: Konektor Heather Violet+boot hitam (Standard loss MTP) |
Memenuhi Standar IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Sesuai dengan TIA-604-5(FOCIS5) Kabel terstruktur per TIA-568-C | ||||||||
Sesuai dengan Saluran Serat 10G | ||||||||
40G dan 100G IEEE 802.3 |
Standar Industri konektor lainnya:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 dan JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 dan JIS C5973. | ||||||||
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 dan JIS C5973 | ||||||||
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 dan JIS C5973 Dll | ||||||||
E2000: IEC61754-15 |
Tersedia untuk
G657A1 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
G657A2/B2 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 |
Spesifikasi Optik:
Item spesifikasi. | Mode tunggal (APC 8 derajat dipoles) | Multimode (PC Flat polish) | ||||||
kehilangan penyisipan (MTP) (IEC 61300-3-34) |
Kerugian standar:≤0.75dB(maks), ≤0.50dB(Umum) Kerugian Super Rendah:≤0.35dB(maks), ≤0.20dB(Umum) |
Kerugian standar:≤0.6dB(maks), ≤0.50(Umum) Kerugian Super Rendah:≤0.35dB(maks) , ≤0.20dB(Umum) |
||||||
Kerugian insersi (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Kerugian pengembalian (MTP) | ≥60dB(pemolesan 8 derajat) | ≥25dB | ||||||
Kerugian pengembalian (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
Daya tahan | <0,3dBperubahan tipikal, 200 perkawinan | |||||||
Dapat dipertukarkan | ≤0.2dB | |||||||
Daya tarik | >70N | |||||||
Tes sisipan-tarik | Di atas 600 kali, IL<0,5dB | |||||||
Suhu Operasional (℃) | ·-40 hingga + 85°C |
Fitur:
Kerugian penyisipan rendah, kerugian pengembalian tinggi | ||||||||
Konektor Multi-serat berbasis MT, terminasi dan rakitan konektor serat 8,12 dan 24 | ||||||||
Solusi ekonomis untuk penghentian serat secara massal | ||||||||
Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar | ||||||||
Kabel bundar yang kokoh, kabel oval, dan opsi pita telanjang tersedia | ||||||||
Rumah berkode warna tersedia untuk membedakan jenis serat, jenis pemoles dan/atau tingkat konektor | ||||||||
Bagus dalam pengulangan dan pertukaran |
Aplikasi:
Semua Konektor MTP OMC berasal dari Senko/Nissin/Sumitomo.Kabel MTP-LC/SC/FC/ST Fanout 0.9mm adalah sejenis rakitan kabel kepadatan tinggi yang umumnya digunakan di tiga area. | ||||||||
Aplikasi Pusat Data dengan lingkungan tingkat kepadatan tinggi | ||||||||
Serat optik ke gedung | ||||||||
Aplikasi konektor internal pada peralatan fiber. |
Kabel Hot MPO– LC Fanout 0.9mm Zion Communication
Kode Sion | Deskripsi Sion | |||||||
7236031 | ZCM16117X | 8F MPO (pria) -LC Fan-out 0.9mm 30-35cm Kabel tambalan | ||||||
7236032 | ZCM16127X | 12F MPO (pria) -LC Fan-out 0.9mm 30-35cm Kabel patch | ||||||
7236033 | ZCM16157X | 24F MPO (pria) -LC Fan-out 0.9mm 30-35cm Kabel tambalan | ||||||
7236034 | ZCM26117X | 8F MTP (pria) -LC Fan-out 0.9mm 30-35cm Kabel patch | ||||||
7236035 | ZCM26127X | 12F MTP (pria) -LC Fan-out 0.9mm 30-35cm Kabel patch | ||||||
7236036 | ZCM26157X | 24F MTP (pria) -LC Fan-out 0.9mm 30-35cm Kabel patch |
Aturan Penamaan & Informasi Konfirmasi Pesanan:
Penyambung | Saluran Serat |
Kemasan
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default. Ukuran karton standar: 34*22*15 cm;44*34*24 cm ;54*39*34 cm.Karton mana yang akan digunakan tergantung pada Qty barang.Pengepakan dapat disesuaikan. | ||||||||
Layanan OEM/ODM untuk Anda
1. Warna kabel, kata cetak, bahan jaket kabel, warna konektor | ||||||||
2. Label OEM, Identifikasi cincin, label kabel,kotak, tanda pengiriman | ||||||||
3. Tingkat kualitas yang berbeda. |
