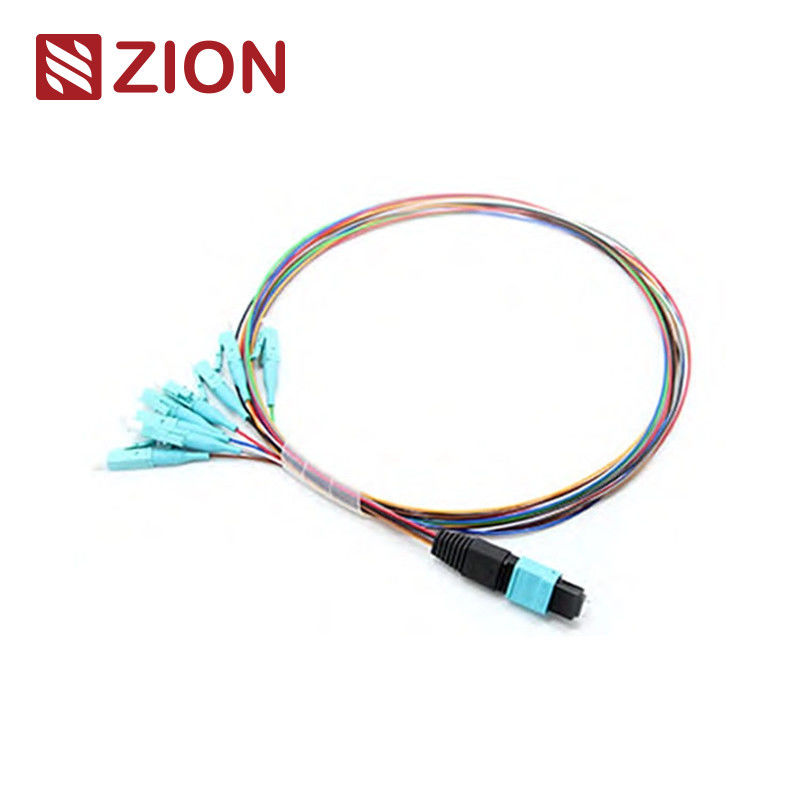

Kabel Patch Fan-out MTP ke LC 8 Serat
Kabel Patch Fan-out 8F MTP(pria) -LC 0.9mm 30-35cm
Identifikasi Produk
Kode Zion: ZCM16117X
Deskripsi Zion: Kabel Patch Fan-out 8F MTP(pria) -LC 0.9mm 30-35cm
Konektor MTP adalah jenis konektor dorong multi-serat yang dirancang untuk lingkungan berkepadatan tinggi. Sistem pra-koneksi ini terutama digunakan di pusat data, aplikasi fiber-to-the-building, dan koneksi internal dalam peralatan transceiver optik seperti modul 40G, 100G, dan QSFP+.
Jenis konektor MTP dibedakan sesuai dengan peraturan IEC 61754-7 berdasarkan jumlah inti, jenis kelamin (pria/wanita), dan jenis poles (PC atau APC).
Kabel harness 8-serat ini memungkinkan koneksi langsung antara QSFP+ ke (4) port SFP+ tanpa memerlukan panel patch atau trunking perantara. Kabel ini dirancang khusus untuk patching serat berkepadatan tinggi di pusat data di mana optimasi ruang dan manajemen kabel yang disederhanakan sangat penting.
Standar & Spesifikasi Industri
Standar Konektor MTP
Referensi Singlemode MTP: EIA/TIA-604-5
Detail Perumahan: SM APC: Konektor hijau+boot hitam (MTP Kerugian Standar)
SM APC: Konektor kuning+boot hitam (MTP kerugian sangat rendah)
Referensi Multimode MTP: EIA/TIA-604-5
Detail Perumahan: OM1&OM2 PC: Konektor krem+boot hitam
OM3&OM4 PC: Konektor aqua+boot hitam
OM3&OM4 PC: Konektor Heather Violet+boot hitam
- Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Sesuai TIA-604-5(FOCIS5)
- Kabel terstruktur sesuai TIA-568-C
- Sesuai Saluran Serat 10G
- Sesuai IEEE 802.3 40G dan 100G
Standar Konektor Lainnya
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 dan JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 dan JIS C5973
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 dan JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 dan JIS C5973
- E2000: IEC61754-15
Jenis Serat yang Tersedia
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Spesifikasi Kinerja Optik
Kehilangan Penyisipan
MTP Singlemode (APC):
Kerugian standar: ≤0.75dB(maks), ≤0.50dB(Khas)
Kerugian Sangat Rendah: ≤0.35dB(maks), ≤0.20dB(Khas)
MTP Multimode (PC):
Kerugian standar: ≤0.6dB(maks), ≤0.50(Khas)
Kerugian Sangat Rendah: ≤0.35dB(maks), ≤0.20dB(Khas)
LC/SC/FC/ST Singlemode (APC): ≤0.3dB
LC/SC/FC/ST Multimode (PC): ≤0.3dB
Kehilangan Balik
MTP Singlemode (APC): ≥60dB
MTP Multimode (PC): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB
Spesifikasi Mekanik & Lingkungan
- Daya Tahan: <0.3dB perubahan khas (200 kawin)
- Pertukaran: ≤0.2dB
- Uji Sisip-tarik: 500 kali, IL＜0.5dB
- Kekuatan tarik: >70N
- Waktu pasang: >600
- Suhu Pengoperasian: -40°C hingga +85°C
Fitur Utama
Kehilangan penyisipan rendah, kehilangan balik tinggi
Konektor multi-serat berbasis MT (4,8,12,24 serat)
Solusi terminasi massal yang ekonomis
Dirancang untuk aplikasi kerugian rendah dan kerugian standar
Pilihan kabel bundar yang diperkeras, kabel oval, dan pita telanjang
Perumahan berkode warna untuk identifikasi yang mudah
Pengulangan dan pertukaran yang sangat baik
Keunggulan Produk
- Kualitas Tinggi - Pra-terminasi pabrik, diuji dengan dokumentasi
- Hemat Ruang - Diameter kecil mengurangi volume kabel di pusat data
Efisien Waktu - Desain plug and play mengurangi waktu pemasangan
Rakitan kabel berkepadatan tinggi ini digunakan di tiga area utama:
- Lingkungan pusat data berkepadatan tinggi
- Aplikasi fiber-to-the-building
- Koneksi internal dalam peralatan serat optik
Ukuran karton standar: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. Pemilihan karton tergantung pada jumlah pesanan. Pengemasan khusus tersedia.
