Konektor MPO adalah jenis penghubung serat.MPO (Multi-Fiber Push On) adalah tipe penghubung serat multi-core.Sistem pra-koneksi serat kepadatan tinggi MPO saat ini terutama digunakan dalam penerapan lingkungan kepadatan tinggi pusat data, penerapan serat optik ke gedung, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik , 40G, 100G, QSFP+.
Jenis konektor MPO dibedakan menurut peraturan IEC 61754-7: nomor inti (nomor larik), kepala laki-laki (Pria, Wanita), polaritas (PC atau APC).
Kabel SM 8F MPO- LC/SC/FC/ST Fanout 0.9mm dioptimalkan untuk koneksi langsung optik 40G QSFP+ PLR4 hingga 10G SFP+ LR dan aplikasi pusat data kepadatan tinggi.Kabel OM3/OM4 8F MPO- LC/SC/FC/ST Fanout 0.9mm dioptimalkan untuk 40G QSFP+ SR4 hingga 10G SFP+ SR, 100G QSFP SR4 hingga 25G SFP-25G-SR-S koneksi langsung optik dan aplikasi pusat data kepadatan tinggi . Kabel harness 8 Fiber ini digunakan untuk koneksi langsung antara QSFP+ ke (4) port SFP+ tanpa panel patch atau batang perantara di antaranya.

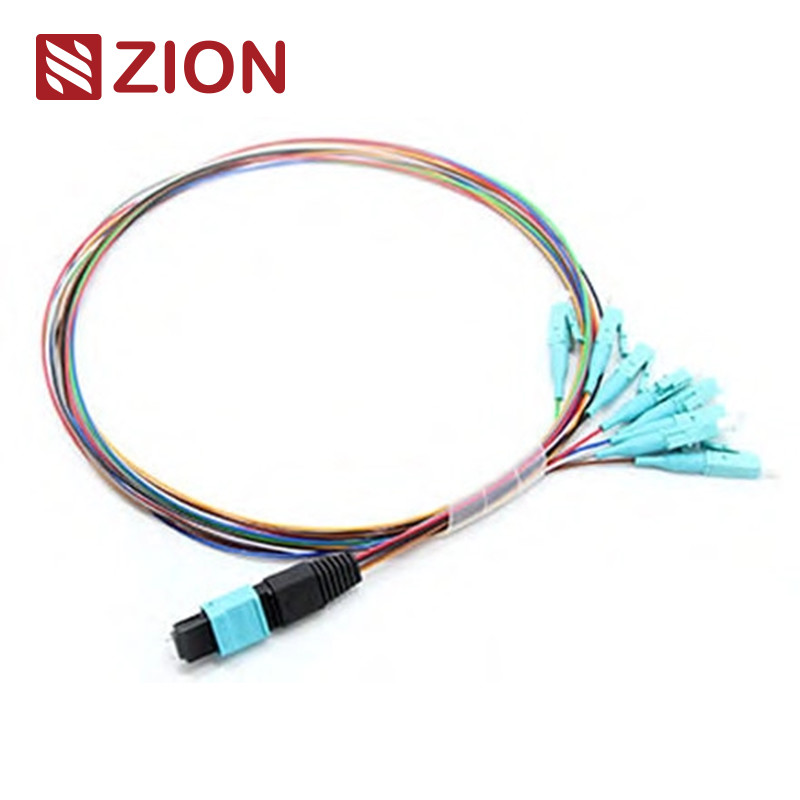

Kabel patch MPO (pria)-LC/SC/FC/ST Fan-out 0.9mm 30cm dirancang untuk kaset modul MPO-LC LGX diakhiri dengan konektor MPO dan LC/SC/FC/ST di setiap ujungnya.Ini dirancang khusus untuk penambalan serat kepadatan tinggi di pusat data yang membutuhkan penghematan ruang dan mengurangi masalah manajemen kabel.
Standar Industri Konektor:
Penyambung
Referensi
Detail Perumahan
Mode Tunggal MPO
IEC 61754-7
SM APC: Konektor hijau + boot hitam (Standard Loss MPO) SM APC: Konektor kuning + boot hitam (MPO kerugian super rendah)
Multimode MPO
IEC 61754-7
OM1 & OM2 PC: konektor Beige+boot hitam (Standard Loss MPO) PC OM3&OM4: konektor Aqua+boot hitam (MPO standar & kerugian super rendah) PC OM3&OM4: Konektor Heather Violet+boot hitam (MPO kerugian standar)
Memenuhi Standar IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Sesuai dengan TIA-604-5(FOCIS5) Kabel terstruktur per TIA-568-C
Sesuai dengan Saluran Serat 10G
40G dan 100G IEEE 802.3
Standar Industri konektor lainnya:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 dan JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 dan JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 dan JIS C5973
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 dan JIS C5973 Dll
Kerugian standar:≤0.75dB(maks), ≤0.50dB(Umum) Kerugian Super Rendah:≤0.35dB(maks), ≤0.20dB(Umum)
Kerugian standar:≤0.6dB(maks), ≤0.50(Umum) Kerugian Super Rendah:≤0.35dB(maks) , ≤0.20dB(Umum)
Kerugian insersi (LC/SC/FC/ST) (IEC 61300-3-6)
≤0.3dB
≤0.3dB
Kerugian pengembalian (MPO)
≥60dB(pemolesan 8 derajat)
≥25dB
Kerugian pengembalian (LC/SC/FC/ST)
APC≥60dB;UPC≥50dB
≥35dB
Daya tahan
<0,3dBperubahan tipikal, 200 perkawinan
Dapat dipertukarkan
≤0.2dB
Daya tarik
>70N
Tes sisipan-tarik
500 kali, IL<0,5dB
Suhu Operasional (℃)
·-40 hingga + 85°C
Fitur:
Kerugian penyisipan rendah, kerugian pengembalian tinggi
Konektor Multi-serat berbasis MT, terminasi dan rakitan konektor serat 8,12 dan 24
Solusi ekonomis untuk penghentian serat secara massal
Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
Kabel bundar yang kokoh, kabel oval, dan opsi pita telanjang tersedia
Rumah berkode warna tersedia untuk membedakan jenis serat, jenis pemoles dan/atau tingkat konektor
Bagus dalam pengulangan dan pertukaran
Aplikasi:
Semua Konektor MPO OMC berasal dari Senko/Nissin/Sumitomo.Kabel MPO-LC/SC/FC/ST Fanout 0.9mm adalah sejenis rakitan kabel kepadatan tinggi yang umumnya digunakan di tiga area.
Aplikasi Pusat Data dengan lingkungan tingkat kepadatan tinggi
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default. Ukuran karton standar: 34*22*15 cm;44*34*24 cm ;54*39*34 cm.Karton mana yang akan digunakan tergantung pada Qty barang.Pengepakan dapat disesuaikan.
Layanan OEM/ODM untuk Anda
1. Warna kabel, kata cetak, bahan jaket kabel, warna konektor
