Informasi Detail

Diameter Serat:	50/125um, 62,5/125um	Kerugian penyisipan:	MM＜1,0dB
Mengembalikan kerugian:	MM＞25dB	Tes sisipan-tarik:	Di atas 600 kali, IL<0,5dB
Suhu Operasional (℃）:	-40℃~ +80℃

Deskripsi Produk

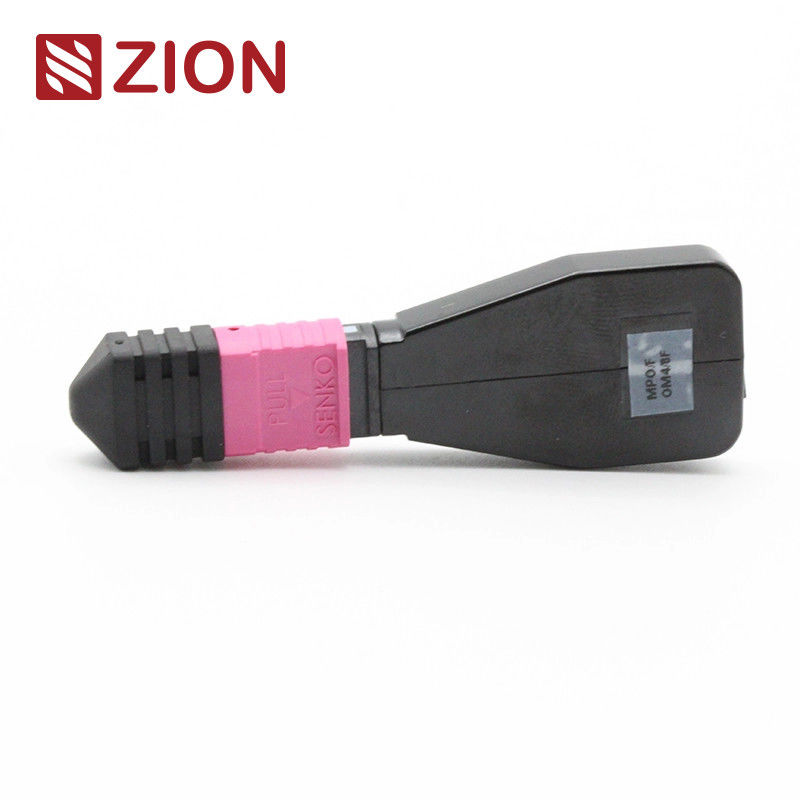

8F MTP OM4 Fiber Optic Loopback Module / Kabel

Kode Zion dan Deskripsi

Kode Zion: ZCM2117HXA1
Zion Deskripsi: 8F MTP OM4 Fiber Optic Loopback Module / Kabel

MTP loop berisi MTP back ring jumping line di LOOPBACK, dan menempatkan kedua ujung serat ke dalam konektor MTP untuk mencapai jalur cahaya di konektor yang sama.Kapasitas peluncuran dan sensitivitas penerima perangkat, terutama dalam komunikasi jaringan 40/100G,dapat menemukan berbagai fenomena potensial dengan mengembalikan sinyal untuk mencapai pengujian dan evaluasi yang efektif dari coMTPnent tunggal atau antarmuka pada jaringan serat.

Ada banyak konfigurasi sirkuit serat optik, yang dapat mengakomodasi konektor MTP 8-inti, 12-inti dan 24-inti dan beberapa konfigurasi serat serat untuk beradaptasi dengan port dalam tes.8F MTP Fiber Loopback Module memungkinkan verifikasi dan pengujian transceiver yang menampilkan antarmuka MTP. 12F MTP Fiber Loopback Module memungkinkan verifikasi dan pengujian transceiver yang menampilkan antarmuka MTP 40GBASESR4 QSFP + atau 100GBASE-SR4 perangkat.24F MTP Fiber Loopback Module memungkinkan verifikasi dan pengujian transceiver yang menampilkan antarmuka MTP.

Modul MTP Loopback menyediakan sinyal loop untuk menguji fungsi pemancar dan penerima.Loopbacks dibangun untuk menghubungkan Transceivers (TX) dan Posisi Penerima (RX) dari antarmuka transceiver MTP. MTP loopbacks dapat memfasilitasi dan mempercepat IL pengujian dari segmen jaringan optik dengan menghubungkan mereka ke MTP batang / patch kabel.

OMC menawarkan rangkaian rangkaian loopback serat optik MTP untuk pembakaran dan pengujian komponen dan sistem jaringan MTP.MTP Loopback Assemblies ini digunakan untuk secara efektif menguji kemampuan pemancar dan sensitivitas penerima peralatan jaringan, terutama untuk kebutuhan telekomunikasi dan datacom. Mereka dikemas dalam rumah yang kompak untuk kepadatan tertinggi yang tersedia untuk aplikasi ini.

Konektor Industri Standar

MTP Single ModeReferensi:EIA/TIA-604-5

MTP Single ModeRincian tempat tinggal:SM APC: Konektor hijau + boot hitam (MTP Standard Loss)
SM APC: Konektor kuning + boot hitam (MTP kerugian super rendah)

MTP MultimodeReferensi:EIA/TIA-604-5

MTP MultimodeRincian tempat tinggal:OM1&OM2 PC: Konektor beige + boot hitam (Standard Loss MTP)
OM3&OM4 PC: Konektor Aqua + boot hitam (MTP standar & Super rendah kerugian)
OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard kehilangan MTP)

Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai Kabel terstruktur per TIA-568-C
10G Fiber Channel Compatible (sesuai dengan standar)
40G dan 100G IEEE 802.3

Rincian materi

8 Serat Modul / Kabel Loopback Serat Optik MTP OM4 1

Spesifikasi optik

Item: Parameter
Jenis Serat: Mode tunggal
Diameter Serat: 9/125um
Kerugian penyisipan: SM ((G657A1) < 1,0dB
Kehilangan pengembalian: SM>50dB
Uji masuk-tarik: Lebih dari 600 kali, IL<0,5dB
Suhu operasi: -40°C ~ +80°C

Pengujian Fiber Optic Loopback

Biasanya, a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkUntuk pengujian loopback serat optik, loopback optik digunakan untuk memverifikasi keandalan operasional perangkat.Menggunakan kabel loopback serat optik atau modul loopback serat optik untuk transmisi data, sinyal yang dipancarkan oleh perangkat disambung dari ujung pemancar (Tx) komponen aktif kembali ke ujung penerima (Rx) komponen yang sama.

Aplikasi

Ketika datang ke aplikasi praktis, tes loopback serat optik sering digunakan untuk memeriksa transceiver serat optik.Karena transceiver memiliki dua port untuk menerima dan mengirimkan sinyal cahayaDengan demikian, uji loopback serat optik adalah cara yang paling nyaman untuk pemeliharaan transceiver.Proses pengujian adalah dengan mengarahkan sinyal laser dari port pemancar kembali ke port penerimaKemudian pola yang dikirimkan dibandingkan dengan pola yang diterima untuk memastikan mereka identik dan tidak memiliki kesalahan.

Collocated dengan 40G atau 100G MPO/MPO antarmuka transceiver
Loopback Module dapat digunakan untuk menguji kemampuan transmisi dan sensitivitas penerima peralatan jaringan serat optik.

8 Serat Modul / Kabel Loopback Serat Optik MTP OM4 2

Peraturan Penamaan & Informasi Konfirmasi Pesenan:

8 Serat Modul / Kabel Loopback Serat Optik MTP OM4 3

Saluran Serat Konektor

8 Serat Modul / Kabel Loopback Serat Optik MTP OM4 4

Polaritas (Alignment Saluran)

8 Serat Modul / Kabel Loopback Serat Optik MTP OM4 5

Mana yang Harus Dipilih untuk Transceiver Spesifik?

Mempertimbangkan karakteristik umum dari transceiver dan loopback, kita harus berpikir tentang jenis konektor, jenis polish, dan jenis kabel ketika memilih loopback untuk transceiver.Panduan pemilihan untuk beberapa modul transceiver yang paling banyak digunakan diringkas dalam tabel berikut.

8 Serat Modul / Kabel Loopback Serat Optik MTP OM4 6

8 Serat Modul / Kabel Loopback Serat Optik MTP OM4 7

Kesimpulan

Posting ini membahas pilihan loopback serat khusus untuk beberapa transceiver serat optik yang paling umum digunakan.kita juga bisa tahu bagaimana memilih loopback yang cocok untuk itu dengan mendapatkan rincian tentang jenis antarmuka, kontak fisik dan jenis kabel.

Zion Komunikasi Hot MPO Fiber Optic Loopback

7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module / Kabel
7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module / Kabel
7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module / Kabel
7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module / Kabel
7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module / Kabel
7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module / Kabel
7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Module / Kabel
723602: ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Module / Kabel
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module / Kabel
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module / Kabel
7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module / Kabel
7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module / Kabel
7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module / Kabel
7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module / Kabel
7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module / Kabel
7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Module / Kabel
7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module / Kabel

Kemasan

Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default.

Ukuran karton standar: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.

Kemasan bisa disesuaikan.

8 Serat Modul / Kabel Loopback Serat Optik MTP OM4 8

Layanan OEM/ODM untuk Anda

Warna kabel, kata cetak, bahan kabel, warna konektor
OEM Label, Identify ring, label kabel,kotak, tanda pengiriman
Tingkat kualitas yang berbeda.

	8F MPO ((pria) -LC Fan-out 0,9mm 30-35cm Patch kabel	Jaringan Optik,MPO-MTP (pria) -LC Fan-out 0,9mm,MTP/MPO,Komponen optik
	12F MPO ((pria) -LC Fan-out 0,9mm 30-35cm Patch kabel	Jaringan Optik,MPO-MTP (pria) -LC Fan-out 0,9mm,MTP/MPO,Komponen optik
	24F MPO ((pria) -LC Fan-out 0,9mm 30-35cm Patch kabel	Jaringan Optik,MPO-MTP (pria) -LC Fan-out 0,9mm,MTP/MPO,Komponen optik
	8F MTP (pria) -LC Fan-out 0,9mm 30-35cm Patch kabel	Jaringan Optik,MPO-MTP (pria) -LC Fan-out 0,9mm,MTP/MPO,Komponen optik
	12F MTP (pria) -LC Fan-out 0,9mm 30-35cm Patch kabel	Jaringan Optik,MPO-MTP (pria) -LC Fan-out 0,9mm,MTP/MPO,Komponen optik
	24F MTP ((pria) -LC Fan-out 0,9mm 30-35cm Patch kabel	Jaringan Optik,MPO-MTP (pria) -LC Fan-out 0,9mm,MTP/MPO,Komponen optik
	8F MPO SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus	Jaringan Optik,MPO-MTP-LC Kabel sabuk lurus 2.0mm,MTP/MPO,Komponen optik
	12F MPO SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus	Jaringan Optik,MPO-MTP-LC Kabel sabuk lurus 2.0mm,MTP/MPO,Komponen optik
	24F MPO SM Serat optik MPO-LC 2.0mm Kabel sabuk lurus	Jaringan Optik,MPO-MTP-LC Kabel sabuk lurus 2.0mm,MTP/MPO,Komponen optik
	8F MPO OM3 Serat optik MPO-LC 2.0mm Kabel sabuk lurus	Jaringan Optik,MPO-MTP-LC Kabel sabuk lurus 2.0mm,MTP/MPO,Komponen optik

Label:

Tempat asal:	Cina
Nama merek:	HELLOSIGNAL® OR OEM

Kuantitas min Order:	50 BUAH
Kemasan rincian:	10 buah/kantong plastik
Waktu pengiriman:	Biasanya 25 hari setelah menerima deposit.
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	tidak ada batas
