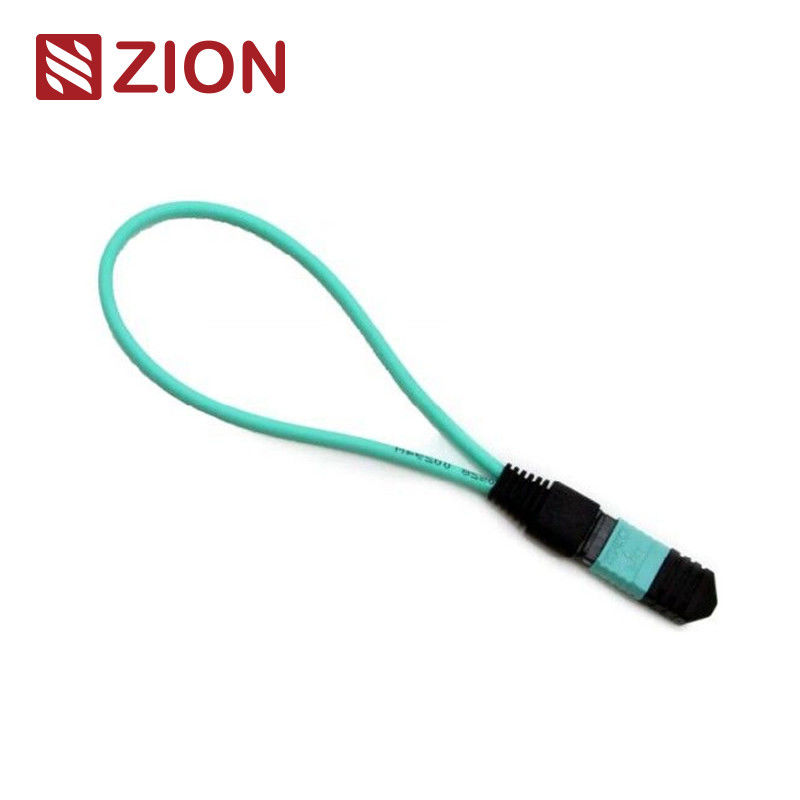

Modul/Kabel Loopback Fiber Optik MTP OM3 12 Serat
Informasi Produk Zion
Kode Zion: ZCM2126HXA1
Deskripsi: Modul/Kabel Loopback Fiber Optik MTP OM3 12F
Loopback MTP berisi kabel fiber optik MTP yang dikonfigurasi dalam pengaturan loopback, dengan kedua ujung diakhiri dalam konektor MTP untuk membuat jalur cahaya yang berkelanjutan dalam konektor yang sama. Konfigurasi ini memungkinkan pengujian kapasitas peluncuran perangkat dan sensitivitas penerimaan, khususnya dalam komunikasi jaringan 40/100G. Dengan mengembalikan sinyal kembali ke sumber, ini membantu mengidentifikasi berbagai fenomena jaringan dan memfasilitasi pengujian dan evaluasi yang efektif dari komponen atau antarmuka individual dalam jaringan fiber optik.
Tersedia dalam beberapa konfigurasi fiber optik yang mengakomodasi konektor MTP 8-inti, 12-inti, dan 24-inti untuk mencocokkan berbagai persyaratan port uji. Modul Loopback Fiber MTP 12F secara khusus memungkinkan verifikasi dan pengujian transceiver yang menampilkan antarmuka MTP untuk perangkat 40GBASE-SR4 QSFP+ atau 100GBASE-SR4.
Modul Loopback MTP menyediakan sinyal yang di-loop untuk menguji fungsi transmisi dan penerimaan, banyak digunakan dalam lingkungan pengujian, terutama dalam jaringan optik paralel 40G dan 100G. Loopback menghubungkan posisi Transceiver (TX) dan Receiver (RX) dari antarmuka transceiver MTP dan dapat memfasilitasi pengujian kehilangan penyisipan segmen jaringan optik saat terhubung ke trunk MTP dan kabel patch.
Standar Industri Konektor
MTP Singlemode
Referensi: EIA/TIA-604-5
Detail Perumahan:
• SM APC: Konektor hijau + boot hitam (MTP Kerugian Standar)
• SM APC: Konektor kuning + boot hitam (MTP kerugian sangat rendah)
MTP Multimode
Referensi: EIA/TIA-604-5
Detail Perumahan:
• OM1 & OM2 PC: Konektor krem + boot hitam (MTP Kerugian Standar)
• OM3 & OM4 PC: Konektor aqua + boot hitam (MTP Kerugian Standar & Sangat rendah)
• OM3 & OM4 PC: Konektor Heather Violet + boot hitam (MTP Kerugian Standar)
- Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Sesuai TIA-604-5(FOCIS5)
- Kabel terstruktur per TIA-568-C
- Sesuai 10G Fiber Channel
- Sesuai 40G dan 100G IEEE 802.3
Spesifikasi Optik
| Jenis Fiber | Singlemode |
| Diameter Fiber | 9/125μm |
| Kehilangan Penyisipan | SM(G657A1) < 1.0dB |
| Kehilangan Balik | SM > 50dB |
| Uji Masuk-Tarik | Di atas 600 kali, IL < 0.5dB |
| Suhu Operasi | -40℃ hingga +80℃ |
Pengujian Loopback Fiber Optik
Uji loopback melibatkan pengiriman sinyal dari perangkat komunikasi dan mengembalikannya ke perangkat yang sama untuk memverifikasi fungsi yang tepat atau memecahkan masalah simpul jaringan yang rusak. Untuk pengujian loopback fiber optik, loopback optik memverifikasi keandalan operasional perangkat dengan merutekan sinyal yang dipancarkan dari ujung transmisi (Tx) kembali ke ujung penerima (Rx) dari komponen yang sama.
Aplikasi
Pengujian loopback fiber optik umumnya digunakan untuk memeriksa transceiver fiber optik. Karena transceiver memiliki port terpisah untuk menerima dan mengirimkan sinyal cahaya, pengujian port ini sangat penting untuk pemeliharaan. Proses pengujian merutekan sinyal laser dari port pemancar kembali ke port penerima, kemudian membandingkan pola yang dikirim dan diterima untuk memastikan bahwa mereka identik dan bebas kesalahan.
- Berlokasi dengan transceiver antarmuka 40G atau 100G MPO/MTP
- Digunakan untuk menguji kemampuan transmisi dan sensitivitas penerima peralatan jaringan fiber optik
Aturan Penamaan & Informasi Konfirmasi Pesanan
Polaritas (Penjajaran Saluran)
Panduan Pemilihan Transceiver
Saat memilih loopback untuk transceiver tertentu, pertimbangkan jenis konektor, jenis poles, dan jenis kabel. Tabel berikut memberikan panduan pemilihan untuk modul transceiver yang umum digunakan.
Panduan ini mencakup pilihan loopback fiber tertentu untuk transceiver fiber optik yang umum digunakan. Untuk modul yang tidak disebutkan, pemilihan dapat ditentukan dengan memeriksa antarmuka, kontak fisik, dan spesifikasi jenis kabel.
Produk Loopback Fiber Optik MPO/MTP Komunikasi Zion
Model Loopback MPO/MTP Populer:
7236013 ZCM1111HXA: Modul/Kabel Loopback Fiber Optik MPO SM 8F
7236014 ZCM1121HXA: Modul/Kabel Loopback Fiber Optik MPO SM 12F
7236015 ZCM1141HXA: Modul/Kabel Loopback Fiber Optik MPO SM 24F
7236016 ZCM1116HXA: Modul/Kabel Loopback Fiber Optik MPO OM3 8F
7236026 ZCM2126HXA: Modul/Kabel Loopback Fiber Optik MTP OM3 12F
7236027 ZCM2146HXA: Modul/Kabel Loopback Fiber Optik MTP OM3 24F
7236028 ZCM2117HXA: Modul/Kabel Loopback Fiber Optik MTP OM4 8F
7236029 ZCM2127HXA: Modul/Kabel Loopback Fiber Optik MTP OM4 12F
7236030 ZCM2147HXA: Modul/Kabel Loopback Fiber Optik MTP OM4 24F
Pengemasan
Kabel fiber optik dikemas dalam kemasan yang mudah ditangani dan terlindungi dengan baik yang diberi label dan ditandai oleh OMC sebagai default. Ukuran karton standar termasuk 34×22×15 cm, 44×34×24 cm, dan 54×39×34 cm. Pemilihan karton tergantung pada jumlah pesanan. Opsi pengemasan khusus tersedia.
Layanan OEM/ODM
Opsi kustomisasi meliputi:
- Warna kabel, teks cetak, bahan jaket kabel, warna konektor
- Label OEM, cincin identifikasi, label kabel, kotak, tanda pengiriman
- Tingkat kualitas yang berbeda untuk memenuhi persyaratan tertentu
