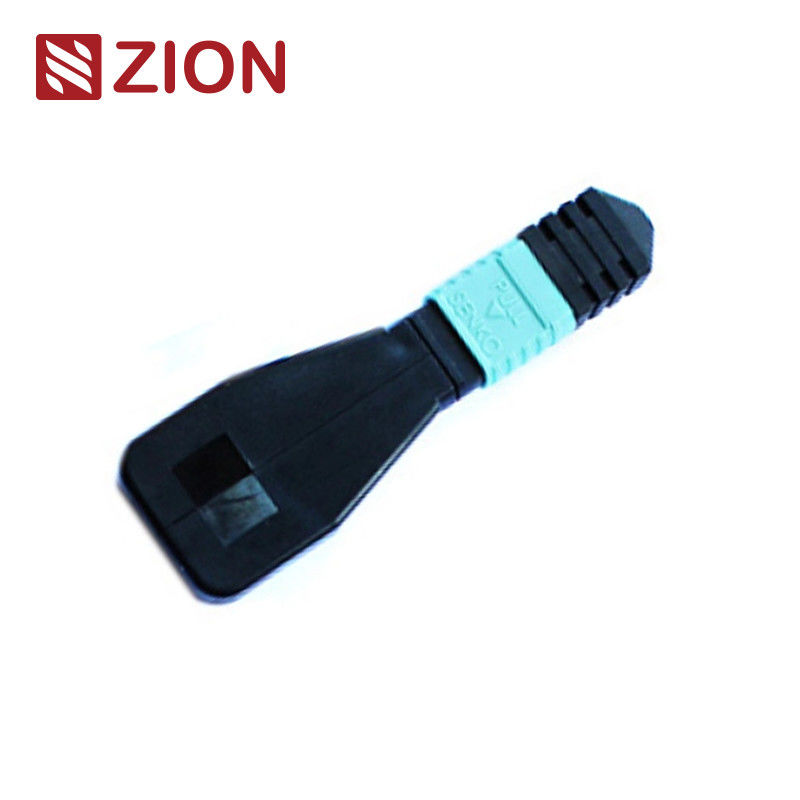

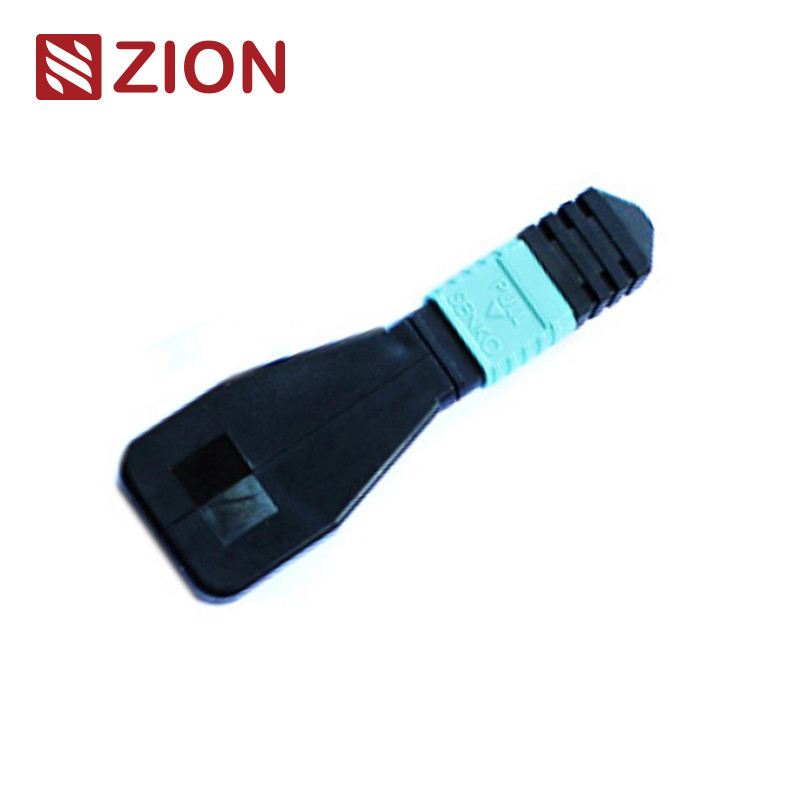

Modul Loopback Fiber Optik MTP OM3 8 Serat untuk Pengujian Jaringan 40/100G

8F MTP OM3 Fiber Optic Loopback Module / Kabel

MTP loopback berisi jumper serat MTP yang dikonfigurasi dalam pengaturan loopback, dengan kedua ujung serat diakhiri dalam konektor MTP untuk menciptakan jalur optik dalam konektor yang sama.Ini memungkinkan pengujian kapasitas peluncuran perangkat dan sensitivitas penerima, terutama dalam komunikasi jaringan 40/100G. Dengan mengembalikan sinyal ke sumber, berbagai masalah potensial dapat diidentifikasi,memungkinkan pengujian dan evaluasi yang efektif dari komponen atau antarmuka individu dalam jaringan serat optik.

Fiber optical loopback tersedia dalam berbagai konfigurasi untuk mengakomodasi konektor MTP 8-inti, 12-inti, dan 24-inti dengan berbagai pengaturan serat untuk pengujian port yang komprehensif.8F MTP Fiber Loopback Module memverifikasi dan menguji transceiver dengan antarmuka MTPVersi 12F mendukung perangkat 40GBASE-SR4 QSFP+ atau 100GBASE-SR4, sedangkan versi 24F dirancang untuk perangkat 100GBASE-SR10 CXP/CFP.

Modul MTP Loopback menyediakan sinyal loop untuk menguji fungsi transmisi dan penerimaan, yang banyak digunakan dalam lingkungan pengujian terutama dalam jaringan optik paralel 40G dan 100G.Loopbacks menghubungkan posisi Transceiver (TX) dan Receiver (RX) dari antarmuka transceiver MTPModul-modul ini memfasilitasi dan mempercepat pengujian kehilangan insertion (IL) dari segmen jaringan optik ketika terhubung ke batang MTP dan kabel patch.

OMC menawarkan rangkaian komprehensif MTP fiber optic loopback assembly untuk pengujian burn-in dan validasi komponen dan sistem jaringan MTP.Perhimpunan ini secara efektif menguji kemampuan pemancar dan sensitivitas penerima untuk persyaratan telekomunikasi dan datacom, dikemas dalam karung kompak untuk kepadatan maksimum dalam aplikasi kepadatan tinggi.

Referensi MTP mode tunggal:EIA/TIA-604-5
MTP Detail rumah mode tunggal:
• SM APC: Konektor hijau + boot hitam (MTP Kerugian Standar)
• SM APC: konektor kuning + boot hitam (MTP Super Low Loss)

Referensi Multimode MTP:EIA/TIA-604-5
Rincian rumah multi-mode MTP:
• OM1 & OM2 PC: konektor beige + boot hitam (Standard Loss MTP)
• OM3 & OM4 PC: konektor Aqua + boot hitam (Standard & Super Low Loss MTP)
• OM3 & OM4 PC: Heather Violet konektor + boot hitam (Standard Loss MTP)

Sebuah uji loopback melibatkan mengirim sinyal dari perangkat komunikasi dan looping kembali ke perangkat yang sama untuk memverifikasi fungsi yang tepat atau pemecahan masalah node jaringan yang rusak.Untuk pengujian loopback serat optik, loopback optik memverifikasi keandalan operasi perangkat.sinyal yang dipancarkan oleh perangkat disambung dari port pemancar (Tx) kembali ke port penerima (Rx) dari komponen yang sama.

Pengujian loopback serat optik biasanya digunakan untuk memeriksa transceiver serat optik.pengujian port ini sangat penting untuk pemeliharaan dan pemecahan masalahProses pengujian mengarahkan sinyal laser dari port pemancar kembali ke port penerima,kemudian membandingkan pola yang dikirimkan dengan pola yang diterima untuk memastikan mereka identik dan bebas kesalahan.

Saat memilih loopback untuk transceiver, pertimbangkan jenis konektor, jenis polish, dan jenis kabel.

Panduan ini memberikan pilihan loopback serat khusus untuk transceiver serat optik yang umum digunakan.loopback yang tepat dapat dipilih dengan memahami jenis antarmuka mereka, kontak fisik, dan persyaratan jenis kabel.

Kabel serat optik ini dikemas dalam kemasan yang mudah ditangani, terlindungi dengan baik dengan label OMC sebagai standar.Kotak khusus yang digunakan tergantung pada jumlah barang yang dipesanPilihan kemasan khusus tersedia.

Kami menawarkan layanan OEM / ODM yang komprehensif termasuk:
