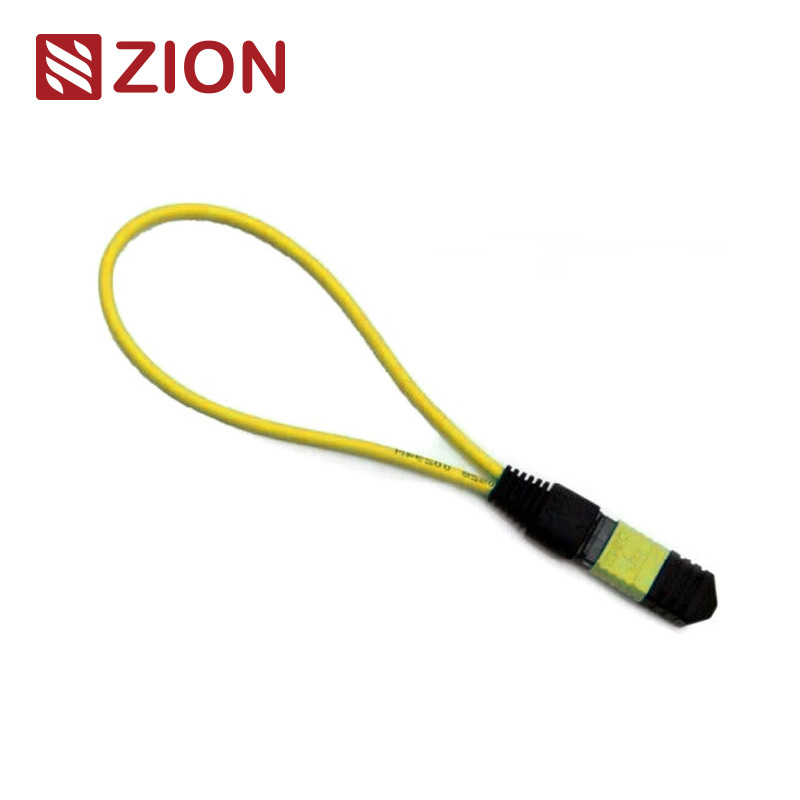

Loop MTP berisi garis lompat cincin belakang MTP di LOOPBACK, dan menempatkan kedua ujung serat ke dalam konektor MTP untuk mencapai jalur cahaya di konektor yang sama.Kapasitas peluncuran dan sensitivitas penerimaan perangkat, terutama dalam komunikasi jaringan 40/100G, dapat menemukan berbagai fenomena potensial dengan mengembalikan sinyal untuk mencapai pengujian dan evaluasi yang efektif dari satu komponen atau antarmuka pada jaringan serat.
Ada banyak konfigurasi rangkaian serat optik, yang dapat mengakomodasi konektor MTP 8-core, 12-core dan 24-core dan beberapa konfigurasi serat serat untuk beradaptasi dengan port dalam pengujian. Modul Fiber Loopback 8F MTP memungkinkan verifikasi dan pengujian transceiver menampilkan antarmuka MTP – perangkat 40GBASE-SR4/CSR4 QSFP+.Modul Fiber Loopback 12F MTP memungkinkan verifikasi dan pengujian transceiver yang menampilkan antarmuka MTP – perangkat 40GBASESR4 QSFP+ atau 100GBASE-SR4.Modul Fiber Loopback 24F MTP memungkinkan verifikasi dan pengujian transceiver yang menampilkan antarmuka MTP – perangkat 100GBASESR10 CXP/CFP.
Modul MTP Loopback menyediakan sinyal loop untuk menguji fungsi pengiriman dan penerimaan.Ini digunakan secara luas dalam lingkungan pengujian terutama dalam jaringan optik paralel 40 dan 100G.Loopback dibuat untuk menghubungkan posisi Transceiver (TX) dan Receiver (RX) dari antarmuka transceiver MTP.Loopback MTP dapat memfasilitasi dan mempercepat pengujian IL segmen jaringan optik dengan menghubungkannya ke trunk/patch lead MTP.
OMC menawarkan rangkaian rakitan loopback serat optik MTP untuk burn-in dan pengujian komponen dan sistem jaringan MTP.Majelis Loopback MTP ini digunakan untuk secara efektif menguji kemampuan pemancar dan sensitivitas penerima peralatan jaringan, khususnya untuk kebutuhan telekomunikasi dan datacom.Mereka dikemas dalam perumahan kompak untuk kepadatan tertinggi yang tersedia untuk aplikasi ini.
Standar Industri Konektor:
Penyambung
Referensi
Detail Perumahan
Mode Tunggal MTP
AMDAL/TIA-604-5
SM APC: Konektor hijau + boot hitam (Standard Loss MTP) SM APC: Konektor kuning + boot hitam (MTP kerugian super rendah)
Multimode MTP
AMDAL/TIA-604-5
PC OM1 & OM2: Konektor krem \u200b\u200b+boot hitam (Standard Loss MTP) PC OM3&OM4: konektor Aqua+boot hitam (Standar & MTP kerugian super rendah) PC OM3&OM4: Konektor Heather Violet+boot hitam (Standard loss MTP)
Memenuhi Standar IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Sesuai dengan TIA-604-5(FOCIS5) Kabel terstruktur per TIA-568-C
Sesuai dengan Saluran Serat 10G
40G dan 100G IEEE 802.3
Detail bahan
Spesifikasi Optik:
Barang
Parameter
Jenis Serat
Mode tunggal
Diameter Serat
9/125um
Kerugian penyisipan
SM(G657A1)<1,0dB
Mengembalikan kerugian
SM>50dB
Tes sisipan-tarik
Di atas 600 kali, IL<0,5dB
Suhu Operasi
-40℃~ +80℃
Pengujian Serat Optik Loopback :
Biasanya, tes loopback adalah tes di mana sinyal dikirim dari perangkat komunikasi dan dikembalikan ke perangkat sebagai cara untuk menentukan apakah berfungsi dengan baik atau sebagai cara untuk memecahkan masalah node yang rusak di jaringan.Adapun pengujian loopback serat optik, loopback optik digunakan untuk memverifikasi keandalan operasional perangkat.Menggunakan kabel loopback serat optik atau modul loopback serat optik untuk transmisi data, sinyal yang dipancarkan oleh perangkat dilingkarkan dari ujung transmisi (Tx) komponen aktif kembali ke ujung penerima (Rx) dari komponen yang sama.
Aplikasi:
Ketika datang ke aplikasi praktis, tes loopback serat optik sering digunakan untuk memeriksa transceiver serat optik.Karena transceiver memiliki dua port untuk menerima dan mentransmisikan sinyal cahaya, port tersebut perlu diuji untuk melihat apakah port tersebut masih beroperasi.Dengan demikian, uji loopback serat optik adalah cara paling nyaman untuk pemeliharaan transceiver.Proses pengujiannya adalah dengan merutekan sinyal laser dari port pemancar kembali ke port penerima.Kemudian pola yang ditransmisikan dibandingkan dengan pola yang diterima untuk memastikannya identik dan tidak ada kesalahan.
Dikolokasikan dengan transceiver antarmuka MPO/MPO 40G atau 100G
Modul Loopback dapat digunakan untuk menguji kemampuan transmisi dan sensitivitas penerima peralatan jaringan serat optik.
Aturan Penamaan & Informasi Konfirmasi Pesanan:
Penyambung
Saluran Serat
Polaritas (Penjajaran Saluran)
Mana yang Harus Dipilih untuk Transceiver Tertentu?
Mempertimbangkan fitur umum transceiver dan loopback, kita harus memikirkan jenis konektor, tipe poles, dan tipe kabel saat memilih loopback untuk transceiver.Panduan pemilihan untuk beberapa modul transceiver yang paling banyak digunakan dirangkum dalam tabel berikut.
Tabel 1: Pilihan loopback untuk transceiver 10G SFP+
Model
Jenis antarmuka
Tipe Kabel
Loopback yang cocok
10GBASE-USR
Dupleks LC (PC)
MMF
LC/UPC Duplex Multimode Fiber Loopback
10GBASE-SR
LC Dupleks (UPC)
MMF
10GBASE-LR
LC Dupleks (UPC)
MMF
10GBASE-ER
LC Dupleks (UPC)
SMF
Serat Mode Tunggal Dupleks LC/UPC Loopback
10GBASE-ZR
Dupleks LC (PC)
SMF
Tabel 2: Pilihan loopback untuk transceiver 40G QSFP+
Model
Jenis antarmuka
Tipe Kabel
Loopback yang cocok
40GBASE-CSR4
MTP/MTP (UPC)
MMF
8/12 Serat Serat Multimode MTP/UPC Loopback
40GBASE-SR4
MTP/MTP (UPC)
MMF
40GBASE-PLRL4
MTP/MTP (APC)
SMF
8/12 Serat MTP/APC Single-mode Fiber Loopback
40GBASE-PLR4
MTP/MTP (APC)
SMF
40GBASE-LR4
Dupleks LC (PC)
SMF
Serat Mode Tunggal Dupleks LC/UPC Loopback
40GBASE-LR4L
LC Dupleks (UPC)
SMF
40GBASE-ER4
LC Dupleks (UPC)
SMF
40GBASE-LX4
LC Dupleks (UPC)
MMF/SMF
LC/UPC Dupleks Multimode/Tunggal
Tabel 3: Pilihan loopback untuk transceiver 100G QSFP28
Model
Jenis antarmuka
Tipe Kabel
Loopback yang cocok
100GBASE-SR4
MTP/MTP (UPC)
MMF
8/12 Serat Serat Multimode MTP/UPC Loopback
100GBASE-PSM4
MTP/MTP (APC)
SMF
8/12 Serat MTP/APC Single-mode Fiber Loopback
100GBASE-LR4
Dupleks LC (PC)
SMF
Serat Mode Tunggal Dupleks LC/UPC Loopback
Tabel 4: Pilihan loopback untuk transceiver CFP
Model
Jenis antarmuka
Tipe Kabel
Loopback yang cocok
40GBASE-SR4 CFP
MTP/MTP (UPC)
MMF
8/12 Serat Serat Multimode MTP/UPC Loopback
40GBASE-LR4 CFP
Dupleks SC (UPC)
SMF
SC/UPC Duplex Serat Mode Tunggal Loopback
40GBASE-FR CFP
Dupleks SC (UPC)
SMF
100GBASE-LR4 CFP
Dupleks SC (PC/UPC)
SMF
100GBASE-ER4 CFP
Dupleks SC (PC/UPC)
SMF
100GBASE-SR4 CFP
MTP/MTP (UPC)
MMF
24 Serat Serat Multimode MTP/UPC Loopback
Kesimpulan
Posting ini membahas pilihan loopback serat khusus untuk beberapa transceiver serat optik yang paling umum digunakan.Untuk modul transceiver lain yang tidak disebutkan dalam postingan ini, kita juga dapat mengetahui cara memilih loopback yang cocok untuknya dengan mendapatkan detail tentang jenis antarmuka, kontak fisik, dan jenis kabelnya.
Loopback Serat Optik MPO Panas Zion Communication
Kode Sion
Deskripsi Sion
7236013
ZCM1111HXA1
Modul / Kabel Loopback Serat Optik 8F MPO SM
7236014
ZCM1121HXA1
Modul/Kabel Loopback Serat Optik MPO SM 12F
7236015
ZCM1141HXA1
Modul / Kabel Loopback Serat Optik MPO SM 24F
7236016
ZCM1116HXA1
Modul / Kabel Loopback Serat Optik 8F MPO OM3
7236017
ZCM1126HXA1
12F MPO OM3 Modul Loopback Serat Optik / Kabel
7236018
ZCM1146HXA1
24F MPO OM3 Modul / Kabel Loopback Serat Optik
7236019
ZCM1117HXA1
Modul / Kabel Loopback Serat Optik 8F MPO OM4
7236020
ZCM1127HXA1
Modul / Kabel Loopback Serat Optik 12F MPO OM4
7236021
ZCM1147HXA1
24F MPO OM4 Modul / Kabel Loopback Serat Optik
7236022
ZCM2111HXA1
8F MTP SM Serat Optik Loopback Modul/Kabel
7236023
ZCM2121HXA1
12F MTP SM Serat Optik Loopback Modul/Kabel
7236024
ZCM2141HXA1
24F MTP SM Serat Optik Loopback Modul/Kabel
7236025
ZCM2116HXA1
8F MTP OM3 Modul / Kabel Loopback Serat Optik
7236026
ZCM2126HXA1
12F MTP OM3 Modul / Kabel Loopback Serat Optik
7236027
ZCM2146HXA1
24F MTP OM3 Modul Loopback Serat Optik / Kabel
7236028
ZCM2117HXA1
Modul / Kabel Loopback Serat Optik 8F MTP OM4
7236029
ZCM2127HXA1
12F MTP OM4 Modul / Kabel Loopback Serat Optik
7236030
ZCM2147HXA1
Modul / Kabel Loopback Serat Optik 24F MTP OM4
Kemasan
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default. Ukuran karton standar: 34*22*15 cm;44*34*24 cm ;54*39*34 cm.Karton mana yang akan digunakan tergantung pada Qty barang.Pengepakan dapat disesuaikan.
Layanan OEM/ODM untuk Anda
1. Warna kabel, kata cetak, bahan jaket kabel, warna konektor
Kehilangan insersi rendah · Jalur lintasan lebar · Isolasi saluran tinggi HDPE 1,02±0,05 mm · Stabilitas dan keandalan tinggi Polietilen Modifikasi · Bebas epoksi pada jalur optik PET Foil
