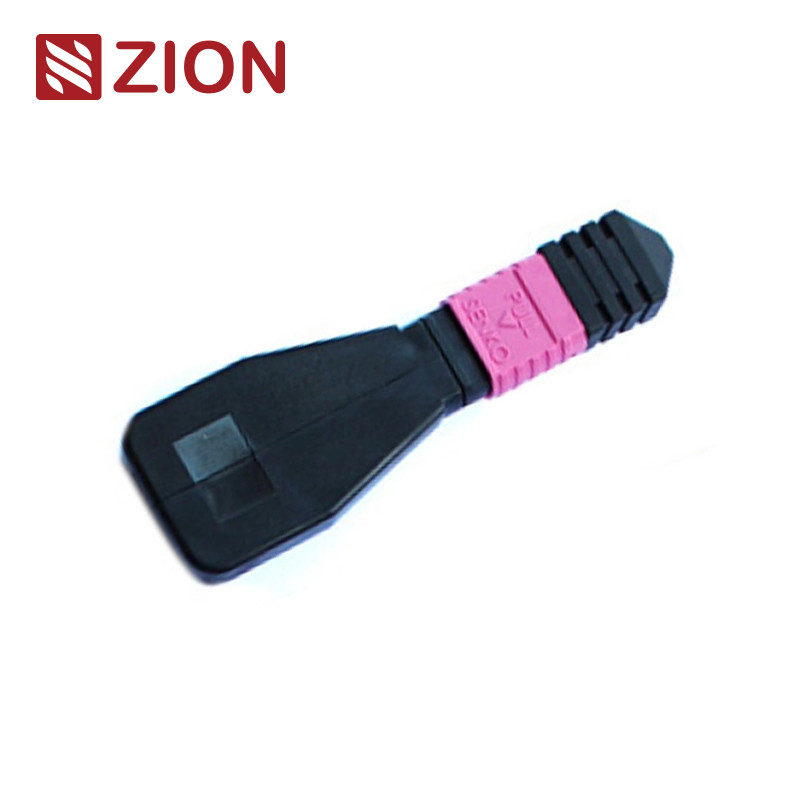

Modul/Kabel Loopback Fiber Optik MPO OM4 24 Serat
Modul loopback fiber optik MPO OM4 berkinerja tinggi yang dirancang untuk pengujian dan verifikasi peralatan jaringan di lingkungan pusat data 40G/100G.
Identifikasi Produk
Kode Zion: ZCM1117HXA1
Deskripsi Zion: Modul/Kabel Loopback Fiber Optik MPO OM4 8F
Ikhtisar Produk
Loopback MPO berisi jalur lompat cincin belakang MPO dalam konfigurasi LOOPBACK, menghubungkan kedua ujung serat ke dalam konektor MPO untuk membuat jalur cahaya lengkap dalam konektor yang sama. Hal ini memungkinkan pengujian komprehensif kapasitas peluncuran perangkat dan sensitivitas penerimaan, khususnya dalam komunikasi jaringan 40/100G.
Dengan mengembalikan sinyal ke sumber, loopback ini secara efektif menemukan berbagai fenomena jaringan dan memberikan pengujian dan evaluasi yang andal dari komponen atau antarmuka individual dalam jaringan fiber optik.
Opsi Konfigurasi
Tersedia dalam beberapa konfigurasi sirkuit fiber optik untuk mengakomodasi konektor MPO 8-inti, 12-inti, dan 24-inti dengan berbagai konfigurasi serat untuk mencocokkan persyaratan port uji tertentu.
- Modul Loopback Fiber MPO 8F: Memverifikasi dan menguji transceiver dengan antarmuka MPO - perangkat 40GBASE-SR4/CSR4 QSFP+
- Modul Loopback Fiber MPO 12F: Memverifikasi dan menguji transceiver dengan antarmuka MPO - perangkat 40GBASE-SR4 QSFP+ atau 100GBASE-SR4
- Modul Loopback Fiber MPO 24F: Memverifikasi dan menguji transceiver dengan antarmuka MPO - perangkat 100GBASE-SR10 CXP/CFP
Aplikasi Pengujian
Modul Loopback MPO menyediakan sinyal yang di-loop untuk menguji fungsi transmisi dan penerimaan. Banyak digunakan dalam lingkungan pengujian, terutama dalam jaringan optik paralel 40G dan 100G.
Loopback secara khusus direkayasa untuk menghubungkan posisi Transceiver (TX) dan Penerima (RX) dari antarmuka transceiver MPO. Mereka memfasilitasi dan mempercepat pengujian Insertion Loss (IL) dari segmen jaringan optik dengan menghubungkan ke trunk MPO dan kabel patch.
Standar Konektor
MPO Singlemode
Referensi: IEC 61754-7
Detail Perumahan:
- SM APC: Konektor hijau + boot hitam (MPO Kerugian Standar)
- SM APC: Konektor kuning + boot hitam (MPO kerugian super rendah)
MPO Multimode
Referensi: IEC 61754-7
Detail Perumahan:
- OM1 & OM2 PC: Konektor krem + boot hitam (MPO Kerugian Standar)
- OM3 & OM4 PC: Konektor aqua + boot hitam (MPO Kerugian Standar & Super rendah)
- OM3 & OM4 PC: Konektor Heather Violet + boot hitam (MPO Kerugian standar)
Sesuai dengan Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) untuk pengkabelan terstruktur per TIA-568-C
Sesuai dengan 10G Fiber Channel
Sesuai dengan 40G dan 100G IEEE 802.3
Detail Bahan
Spesifikasi Optik
| Parameter |
Spesifikasi |
| Tipe Serat |
Multimode |
| Diameter Serat |
50/125um, 62.5/125um |
| Insertion Loss |
MM < 1.0dB |
| Return Loss |
MM > 25dB |
| Uji Masuk-Tarik |
500 kali, IL < 0.5dB |
| Suhu Operasi |
-40℃ hingga +80℃ |
Pengujian Loopback Fiber Optik
Uji loopback melibatkan pengiriman sinyal dari perangkat komunikasi dan mengembalikannya ke perangkat yang sama untuk memverifikasi fungsi yang tepat atau memecahkan masalah simpul jaringan yang rusak.
Untuk pengujian loopback fiber optik, loopback optik memverifikasi keandalan operasional perangkat. Menggunakan kabel atau modul loopback fiber optik untuk transmisi data, sinyal yang dipancarkan oleh perangkat di-loop dari ujung transmisi (Tx) dari komponen aktif kembali ke ujung terima (Rx) dari komponen yang sama.
Aplikasi
Kabel harness Lurus 12F MPO-LC/SC/FC/ST dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan aplikasi pusat data kepadatan tinggi. Dioptimalkan untuk persyaratan pusat data kepadatan tinggi 10/40/100G.
Semua Konektor MPO OMC bersumber dari Senko/Nissin/Sumitomo. Kabel Patch Fiber MPO adalah rakitan kabel kepadatan tinggi yang digunakan di tiga area utama:
- Aplikasi Pusat Data dengan lingkungan kepadatan tinggi
- Instalasi Fiber to the Building
- Aplikasi konektor internal dalam peralatan fiber
Aturan Penamaan & Konfirmasi Pesanan
Konektor dan Fiber Channel
Polaritas (Penjajaran Saluran)
Panduan Pemilihan Transceiver
Saat memilih loopback untuk transceiver tertentu, pertimbangkan jenis konektor, jenis poles, dan kompatibilitas jenis kabel. Tabel berikut memberikan panduan pemilihan untuk modul transceiver yang umum digunakan.
Panduan ini mencakup pilihan loopback fiber tertentu untuk transceiver fiber optik yang paling umum digunakan. Untuk modul transceiver lain yang tidak disebutkan, pemilihan dapat ditentukan dengan memeriksa jenis antarmuka, persyaratan kontak fisik, dan spesifikasi jenis kabel.
Produk Loopback Fiber Optik MPO Panas Zion Communication
7236013 ZCM1111HXA: Modul/Kabel Loopback Fiber Optik MPO SM 8F
7236014 ZCM1121HXA: Modul/Kabel Loopback Fiber Optik MPO SM 12F
7236015 ZCM1141HXA: Modul/Kabel Loopback Fiber Optik MPO SM 24F
7236016 ZCM1116HXA: Modul/Kabel Loopback Fiber Optik MPO OM3 8F
7236017 ZCM1126HXA: Modul/Kabel Loopback Fiber Optik MPO OM3 12F
7236018 ZCM1146HXA: Modul/Kabel Loopback Fiber Optik MPO OM3 24F
7236019 ZCM1117HXA: Modul/Kabel Loopback Fiber Optik MPO OM4 8F
7236020 ZCM1127HXA: Modul/Kabel Loopback Fiber Optik MPO OM4 12F
7236021 ZCM1147HXA: Modul/Kabel Loopback Fiber Optik MPO OM4 24F
7236022 ZCM2111HXA: Modul/Kabel Loopback Fiber Optik MTP SM 8F
7236023 ZCM2121HXA: Modul/Kabel Loopback Fiber Optik MTP SM 12F
7236024 ZCM2141HXA: Modul/Kabel Loopback Fiber Optik MTP SM 24F
7236025 ZCM2116HXA: Modul/Kabel Loopback Fiber Optik MTP OM3 8F
7236026 ZCM2126HXA: Modul/Kabel Loopback Fiber Optik MTP OM3 12F
7236027 ZCM2146HXA: Modul/Kabel Loopback Fiber Optik MTP OM3 24F
7236028 ZCM2117HXA: Modul/Kabel Loopback Fiber Optik MTP OM4 8F
7236029 ZCM2127HXA: Modul/Kabel Loopback Fiber Optik MTP OM4 12F
7236030 ZCM2147HXA: Modul/Kabel Loopback Fiber Optik MTP OM4 24F
Pengemasan
Kabel fiber optik ini dikemas dalam wadah yang mudah ditangani dan terlindungi dengan baik yang diberi label dan ditandai oleh OMC sebagai standar.
Ukuran Karton Standar:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
Pemilihan karton tergantung pada jumlah pesanan. Opsi pengemasan khusus tersedia.
Layanan OEM/ODM
Opsi kustomisasi tersedia termasuk:
- Warna kabel, teks cetak, bahan jaket kabel, warna konektor
- Label OEM, cincin identifikasi, label kabel, kotak, tanda pengiriman
- Tingkat kualitas yang berbeda untuk memenuhi persyaratan tertentu
