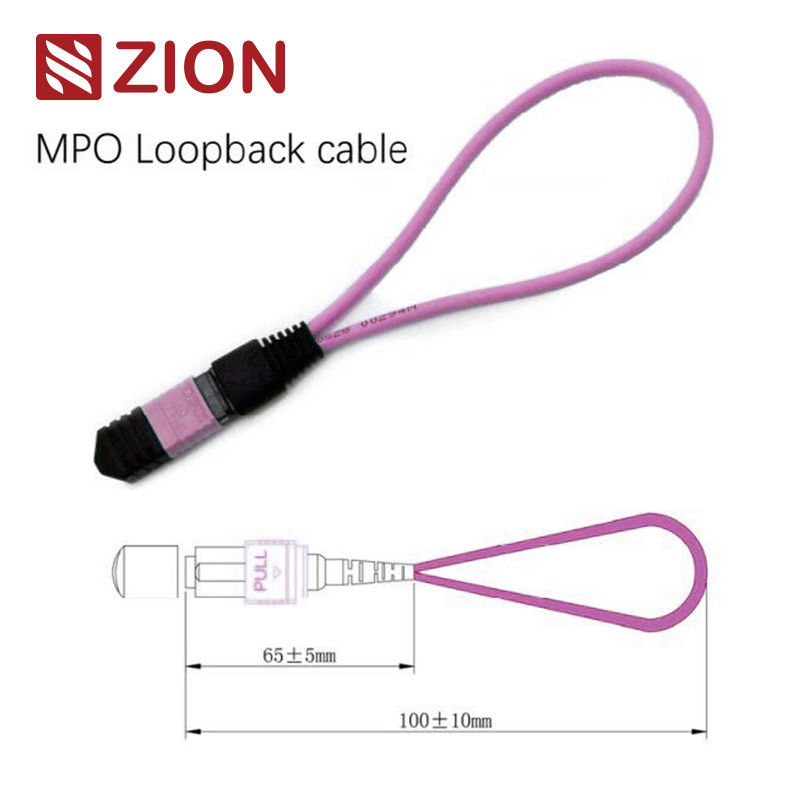

12 Serat MPO OM4 Fiber Optic Loopback Module/Kabel
Kode Zion dan Deskripsi
Kode Zion:ZCM1127HXA1
Zion Deskripsi:12F MPO OM4 Fiber Optic Loopback Module / Kabel
MPO loopback berisi MPO back ring jumping line dalam konfigurasi LOOPBACK, dengan kedua ujung serat diakhiri ke konektor MPO untuk menciptakan jalur cahaya dalam konektor yang sama.Ini memungkinkan pengujian kapasitas peluncuran perangkat dan sensitivitas penerima, terutama dalam komunikasi jaringan 40/100G.Hal ini membantu menemukan berbagai masalah potensial dan memungkinkan pengujian dan evaluasi yang efektif dari komponen individu atau antarmuka dalam jaringan serat optik.
Sirkuit loopback serat optik tersedia dalam beberapa konfigurasi untuk mengakomodasi konektor MPO 8-inti, 12-inti, dan 24-inti dengan berbagai konfigurasi serat untuk pengujian port yang komprehensif.Modul 12F MPO Fiber Loopback secara khusus memungkinkan verifikasi dan pengujian transceiver yang menampilkan antarmuka MPO untuk perangkat 40GBASE-SR4 QSFP+ atau 100GBASE-SR4.
Modul MPO Loopback menyediakan sinyal loop untuk menguji fungsi pemancar dan penerima.Loopbacks dirancang untuk menghubungkan Transceiver (TX) dan Posisi Penerima (RX) MPO antarmuka transceiver. MPO loopbacks memfasilitasi dan mempercepat insert loss (IL) pengujian dari segmen jaringan optik ketika terhubung ke MPO batang dan patch kabel.
Konektor Standar Industri
Referensi MPO mode tunggal:IEC 61754-7
MPO Singlemode Housing Detail:SM APC: Konektor hijau + boot hitam (MPO dengan kerugian standar)
SM APC: Konektor kuning + boot hitam (MPO Super Low Loss)
Referensi MPO Multimode:IEC 61754-7
Rincian MPO Multimode Housing:
OM1&OM2 PC: Konektor beige + boot hitam (MPO Standard Loss)
OM3&OM4 PC: Konektor Aqua + boot hitam (MPO standar & Super rendah kerugian)
OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard loss MPO)
- Memenuhi standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai Kabel terstruktur per TIA-568-C
- 10G Fiber Channel Compatible (sesuai dengan standar)
- 40G dan 100G IEEE 802.3
Rincian materi
Spesifikasi optik
Diameter Serat:
50/125um, 62.5/125um
Kerugian Penempatan:
MM<1.0dB
Kembali kerugian:
MM> 25dB
Tes masukkan tarik:
500 kali, IL<0,5dB
Suhu operasi:
-40°C ~ +80°C
Pengujian Fiber Optic Loopback
Sebuah uji loopback melibatkan mengirim sinyal dari perangkat komunikasi dan looping kembali ke perangkat yang sama untuk memverifikasi fungsi yang tepat atau pemecahan masalah node jaringan yang rusak.Untuk pengujian loopback serat optik, loopback optik memverifikasi keandalan operasi perangkat.sinyal yang dipancarkan oleh perangkat dijalin dari ujung pemancar (Tx) kembali ke ujung penerima (Rx) dari komponen yang sama.
Aplikasi
12F MPO-LC/SC/FC/ST Kabel sabuk lurus dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan aplikasi pusat data kepadatan tinggi.Dioptimalkan untuk persyaratan pusat data 10/40/100G dengan kepadatan tinggi.
- Aplikasi Pusat Data dengan lingkungan dengan kepadatan tinggi
- Serat ke instalasi bangunan
- Aplikasi konektor internal dalam peralatan serat
Aturan Penamaan & Informasi Konfirmasi Urutan
Konektor dan Saluran Serat
Polaritas (Alignment Saluran)
Panduan Pemilihan Transceiver Spesifik
Saat memilih loopback untuk pengujian transceiver, pertimbangkan jenis konektor, jenis polish, dan kompatibilitas jenis kabel.Tabel berikut memberikan panduan pemilihan untuk modul transceiver yang umum digunakan..
Kesimpulan
Panduan ini membahas pilihan loopback serat khusus untuk transceiver serat optik yang paling umum digunakan.loopback yang tepat dapat dipilih dengan memahami jenis antarmuka mereka, persyaratan kontak fisik, dan spesifikasi kabel.
Zion Communication's Hot MPO Fiber Optic Loopback Produk
- 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module/Cable
- 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
- 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module/Cable
- 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module/Cable
- 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module/Cable
- 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module/Cable
- 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module/Kabel
- 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Module/Cable
- 7236021 ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Module/Cable
- 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module/Cable
- 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module/Cable
- 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module/Cable
- 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module/Cable
- 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module/Cable
- 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module/Cable
- 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module/Cable
- 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Module/Cable
- 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module/Cable
Kemasan
Kabel serat optik ini dikemas dalam kemasan yang mudah ditangani, terlindungi dengan baik yang diberi label dan ditandai oleh OMC sebagai standar.Pilihan karton tergantung pada jumlah pesananPilihan kemasan khusus tersedia.
Layanan OEM/ODM
Layanan kustomisasi tersedia untuk:
- Warna kabel, teks cetak, bahan jaket kabel, warna konektor
- Label OEM, cincin identifikasi, label kabel, kotak, tanda pengiriman
- Tingkat kualitas yang berbeda untuk memenuhi persyaratan khusus
