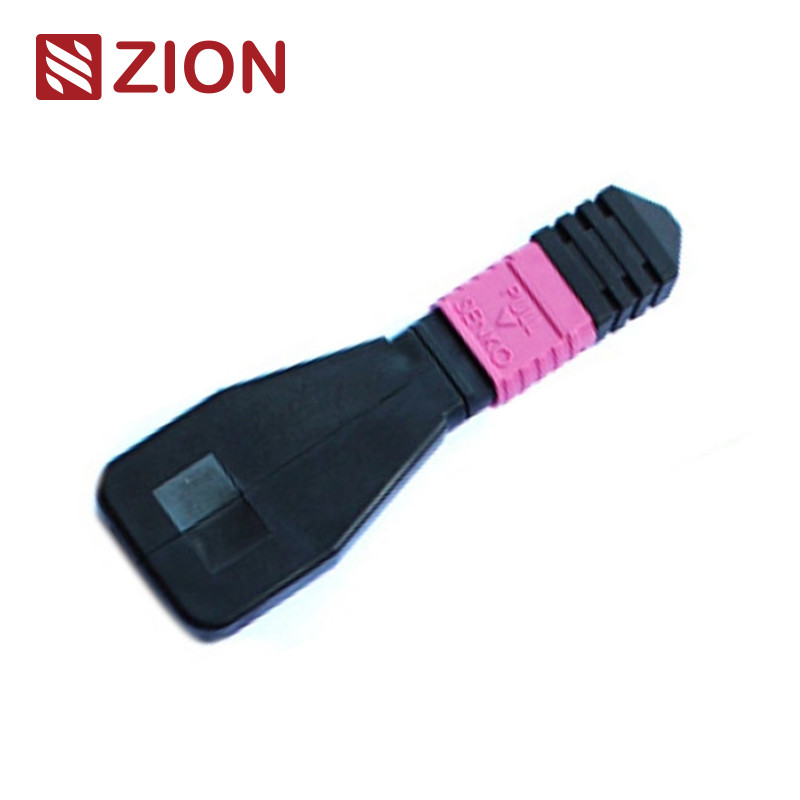

Modul/Kabel Loopback Fiber Optik MPO OM4 8 Serat
Modul/Kabel Loopback Fiber Optik MPO OM4 8F dirancang untuk pengujian dan verifikasi peralatan jaringan di lingkungan komunikasi data berkecepatan tinggi.
Identifikasi Produk
Kode Zion: ZCM1117HXA1
Deskripsi Zion: Modul/Kabel Loopback Fiber Optik MPO OM4 8F
Loopback MPO berisi konektor MPO yang melakukan loop pada kedua ujung serat dalam konektor yang sama, menciptakan jalur optik tertutup. Hal ini memungkinkan pengujian kapasitas peluncuran perangkat dan sensitivitas penerimaan, khususnya dalam komunikasi jaringan 40/100G. Dengan mengembalikan sinyal ke sumber, ini membantu menemukan berbagai fenomena jaringan dan memfasilitasi pengujian dan evaluasi yang efektif dari komponen atau antarmuka individual dalam jaringan serat optik.
Opsi Konfigurasi
Loopback serat optik tersedia dalam berbagai konfigurasi untuk mengakomodasi konektor MPO 8-inti, 12-inti, dan 24-inti dengan berbagai konfigurasi serat untuk mencocokkan persyaratan port pengujian.
- Modul Loopback Serat MPO 8F: Memverifikasi dan menguji transceiver dengan antarmuka MPO - perangkat 40GBASE-SR4/CSR4 QSFP+
- Modul Loopback Serat MPO 12F: Memverifikasi dan menguji transceiver dengan antarmuka MPO - perangkat 40GBASESR4 QSFP+ atau 100GBASE-SR4
- Modul Loopback Serat MPO 24F: Memverifikasi dan menguji transceiver dengan antarmuka MPO - perangkat 100GBASESR10 CXP/CFP
Aplikasi Pengujian
Modul Loopback MPO menyediakan sinyal yang di-loop untuk menguji fungsi transmisi dan penerimaan. Mereka banyak digunakan dalam lingkungan pengujian, terutama dalam jaringan optik paralel 40G dan 100G. Loopback menghubungkan posisi Transceiver (TX) dan Penerima (RX) dari antarmuka transceiver MPO, memfasilitasi dan mempercepat pengujian Insertion Loss (IL) dari segmen jaringan optik saat terhubung ke trunk MPO dan kabel patch.
Standar Konektor
Referensi Singlemode MPO: IEC 61754-7
Detail Perumahan Singlemode MPO:
- SM APC: Konektor hijau + boot hitam (MPO Kerugian Standar)
- SM APC: Konektor kuning + boot hitam (MPO kerugian sangat rendah)
Referensi Multimode MPO: IEC 61754-7
Detail Perumahan Multimode MPO:
- OM1 & OM2 PC: Konektor krem + boot hitam (MPO Kerugian Standar)
- OM3 & OM4 PC: Konektor aqua + boot hitam (MPO Kerugian Standar & Sangat rendah)
- OM3 & OM4 PC: Konektor Heather Violet + boot hitam (MPO Kerugian Standar)
Standar Kepatuhan:
• Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) sesuai
• Pengkabelan terstruktur sesuai TIA-568-C
• Sesuai dengan 10G Fiber Channel
• 40G dan 100G IEEE 802.3
Detail Bahan
Spesifikasi Optik
| Parameter | Spesifikasi |
|---|
| Jenis Serat | Multimode |
| Diameter Serat | 50/125um, 62.5/125um |
| Insertion Loss | MM < 1.0dB |
| Return Loss | MM > 25dB |
| Uji Masuk-Tarik | 500 kali, IL < 0.5dB |
| Suhu Pengoperasian | -40℃ hingga +80℃ |
Pengujian Loopback Fiber Optik
Uji loopback melibatkan pengiriman sinyal dari perangkat komunikasi dan melakukan loop kembali ke perangkat yang sama untuk memverifikasi fungsi yang tepat atau memecahkan masalah simpul jaringan yang rusak. Loopback optik memverifikasi keandalan operasional perangkat dengan melakukan loop pada sinyal yang dipancarkan dari ujung transmisi (Tx) kembali ke ujung terima (Rx) dari komponen yang sama.
Aplikasi
Kabel harness Lurus 12F MPO-LC/SC/FC/ST dirancang untuk aplikasi pusat data 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4, dan kepadatan tinggi. Dioptimalkan untuk lingkungan pusat data berkepadatan tinggi 10/40/100G.
Semua Konektor OMC MPO bersumber dari Senko/Nissin/Sumitomo. Kabel Patch Serat MPO adalah rakitan kabel berkepadatan tinggi yang digunakan di tiga area utama:
- Aplikasi Pusat Data dengan lingkungan berkepadatan tinggi
- Instalasi serat ke gedung
- Aplikasi konektor internal pada peralatan serat
Aturan Penamaan & Konfirmasi Pesanan
Konektor & Saluran Serat
Polaritas (Penjajaran Saluran)
Panduan Pemilihan Transceiver
Saat memilih loopback untuk transceiver, pertimbangkan jenis konektor, jenis poles, dan jenis kabel. Tabel berikut memberikan panduan pemilihan untuk modul transceiver yang umum digunakan:
Kesimpulan
Panduan ini memberikan pilihan loopback serat khusus untuk transceiver serat optik yang umum digunakan. Untuk modul transceiver yang tidak disebutkan, loopback yang sesuai dapat dipilih dengan memahami jenis antarmuka, kontak fisik, dan persyaratan jenis kabel.
Produk Loopback Fiber Optik MPO Zion Communication
7236013 ZCM1111HXA: Modul/Kabel Loopback Fiber Optik MPO SM 8F
7236014 ZCM1121HXA: Modul/Kabel Loopback Fiber Optik MPO SM 12F
7236015 ZCM1141HXA: Modul/Kabel Loopback Fiber Optik MPO SM 24F
7236016 ZCM1116HXA: Modul/Kabel Loopback Fiber Optik MPO OM3 8F
7236017 ZCM1126HXA: Modul/Kabel Loopback Fiber Optik MPO OM3 12F
7236018 ZCM1146HXA: Modul/Kabel Loopback Fiber Optik MPO OM3 24F
7236019 ZCM1117HXA: Modul/Kabel Loopback Fiber Optik MPO OM4 8F
7236020 ZCM1127HXA: Modul/Kabel Loopback Fiber Optik MPO OM4 12F
723602: ZCM1147HXA: Modul/Kabel Loopback Fiber Optik MPO OM4 24F
7236022 ZCM2111HXA: Modul/Kabel Loopback Fiber Optik MTP SM 8F
7236023 ZCM2121HXA: Modul/Kabel Loopback Fiber Optik MTP SM 12F
7236024 ZCM2141HXA: Modul/Kabel Loopback Fiber Optik MTP SM 24F
7236025 ZCM2116HXA: Modul/Kabel Loopback Fiber Optik MTP OM3 8F
7236026 ZCM2126HXA: Modul/Kabel Loopback Fiber Optik MTP OM3 12F
7236027 ZCM2146HXA: Modul/Kabel Loopback Fiber Optik MTP OM3 24F
7236028 ZCM2117HXA: Modul/Kabel Loopback Fiber Optik MTP OM4 8F
7236029 ZCM2127HXA: Modul/Kabel Loopback Fiber Optik MTP OM4 12F
7236030 ZCM2147HXA: Modul/Kabel Loopback Fiber Optik MTP OM4 24F
Pengemasan
Kabel serat optik ini dikemas dalam kemasan yang mudah ditangani dan terlindungi dengan baik yang diberi label dan ditandai oleh OMC sebagai default.
Ukuran Karton Standar:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
Pemilihan karton tergantung pada jumlah pesanan. Opsi pengemasan khusus tersedia.
Layanan OEM/ODM
Opsi kustomisasi meliputi:
- Warna kabel, teks cetak, bahan jaket kabel, warna konektor
- Label OEM, cincin identifikasi, label kabel, kotak, tanda pengiriman
- Tingkat kualitas yang berbeda
