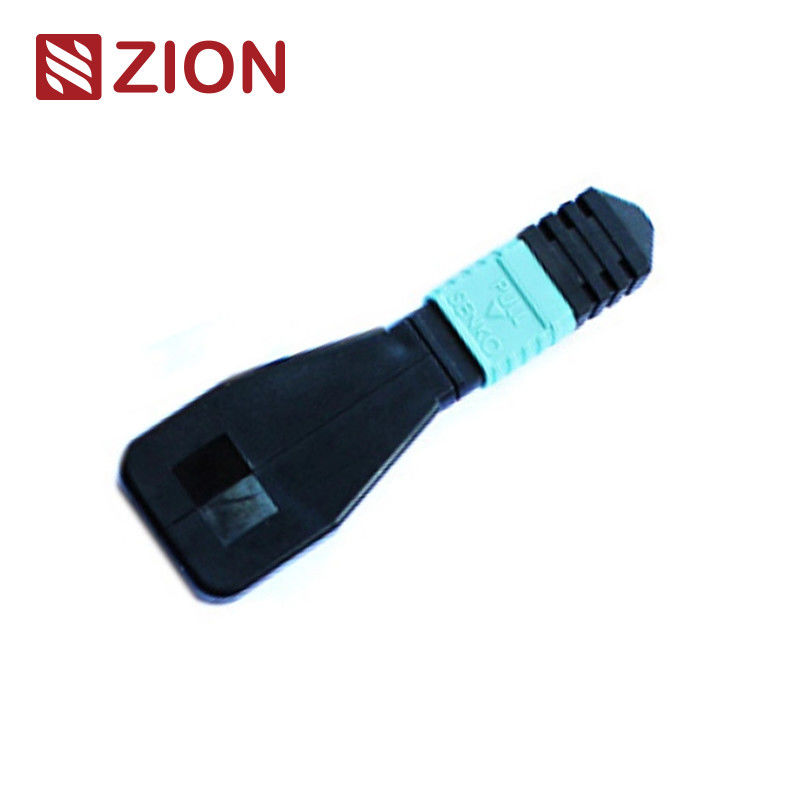

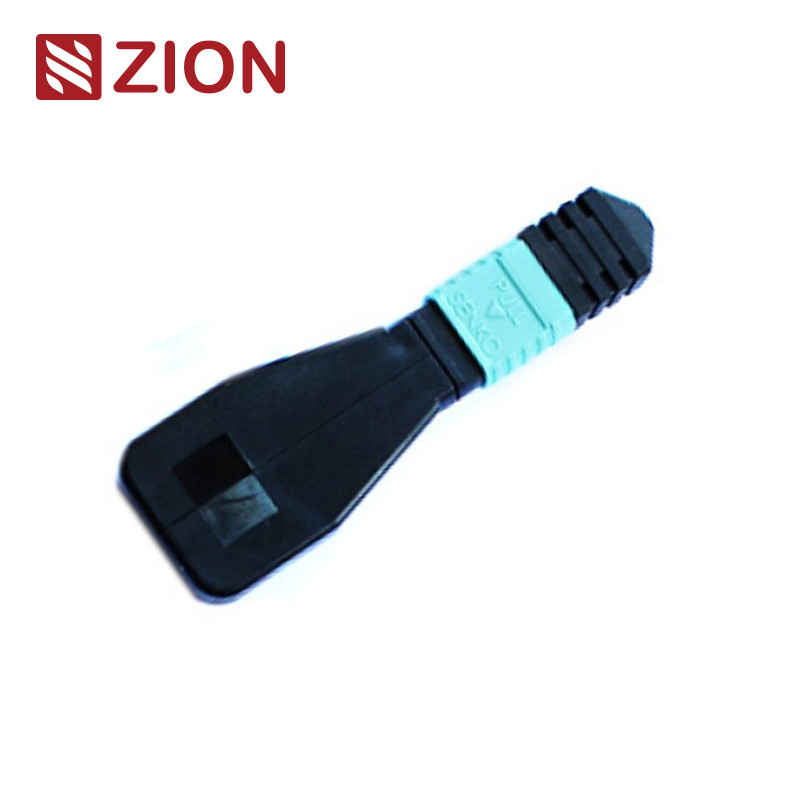

Modul Loopback Fiber Optik MPO OM3 24 Serat untuk Pengujian Jaringan 40/100G

Modul loopback serat optik MPO OM3 berkinerja tinggi yang dirancang untuk pengujian dan verifikasi peralatan jaringan di lingkungan pusat data 40G/100G.

MPO loopback berisi MPO back ring jumping line dalam konfigurasi LOOPBACK, menghubungkan kedua ujung serat ke konektor MPO untuk menciptakan jalur cahaya lengkap dalam konektor yang sama.Ini memungkinkan pengujian komprehensif dari kapasitas peluncuran perangkat dan sensitivitas penerima, terutama dalam komunikasi jaringan 40/100G. Dengan mengembalikan sinyal ke sumber,loopback ini secara efektif mengidentifikasi dan menemukan berbagai fenomena jaringan untuk pengujian menyeluruh dan evaluasi komponen jaringan serat dan antarmuka.

Tersedia dalam beberapa konfigurasi serat optik untuk mengakomodasi konektor MPO 8-inti, 12-inti, dan 24-inti, beradaptasi dengan berbagai persyaratan port uji:

Modul MPO Loopback menyediakan sinyal loop untuk menguji fungsi pemancar dan penerima, yang banyak digunakan dalam lingkungan pengujian terutama untuk jaringan optik paralel 40G dan 100G.loopback ini dirancang untuk menghubungkan Transceivers (TX) dan Posisi Penerima (RX) MPO antarmuka transceiverMereka memfasilitasi dan mempercepat pengujian IL segmen jaringan optik dengan menghubungkan ke MPO batang dan patch kabel.

Referensi MPO mode tunggal:IEC 61754-7
MPO Singlemode Housing Detail:SM APC: Konektor hijau + boot hitam (MPO Kerugian Standar); SM APC: Konektor kuning + boot hitam (MPO Kerugian Super rendah)
Referensi MPO Multimode:IEC 61754-7
Rincian MPO Multimode Housing:OM1&OM2 PC: konektor beige+butang hitam (Standard Loss MPO); OM3&OM4 PC: konektor Aqua+butang hitam (Standard&Super low loss MPO); OM3&OM4 PC: konektor Heather Violet+butang hitam (Standard loss MPO)

Pengujian loopback melibatkan pengiriman sinyal dari perangkat komunikasi dan looping kembali untuk memverifikasi fungsionalitas yang tepat dan pemecahan masalah node jaringan yang rusak. Optical loopbacks specifically verify the operational reliability of fiber optic devices by looping the emitted signal from the transmit (Tx) end back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.

12F MPO-LC/SC/FC/ST Kabel sabuk lurus dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan aplikasi pusat data kepadatan tinggi.Dioptimalkan untuk lingkungan pusat data 10/40/100G dengan kepadatan tinggi, kumpulan ini menggunakan MPO Connectors dari Senko/Nissin/Sumitomo dan melayani tiga bidang aplikasi utama:

Saat memilih loopback untuk modul transceiver tertentu, pertimbangkan jenis konektor, jenis polish, dan kompatibilitas jenis kabel.Tabel berikut memberikan panduan pemilihan untuk modul transceiver yang umum digunakan.:

Untuk modul transceiver yang tidak disebutkan secara khusus, pemilihan loopback yang tepat dapat ditentukan dengan menganalisis jenis antarmuka, persyaratan kontak fisik, dan spesifikasi jenis kabel.

Kabel serat optik ini dikemas dalam kemasan yang mudah ditangani dan terlindungi dengan baik yang diberi label dan ditandai oleh OMC sebagai standar.Pilihan karton tergantung pada jumlah pesananPilihan kemasan khusus tersedia.

Pilihan penyesuaian meliputi:
