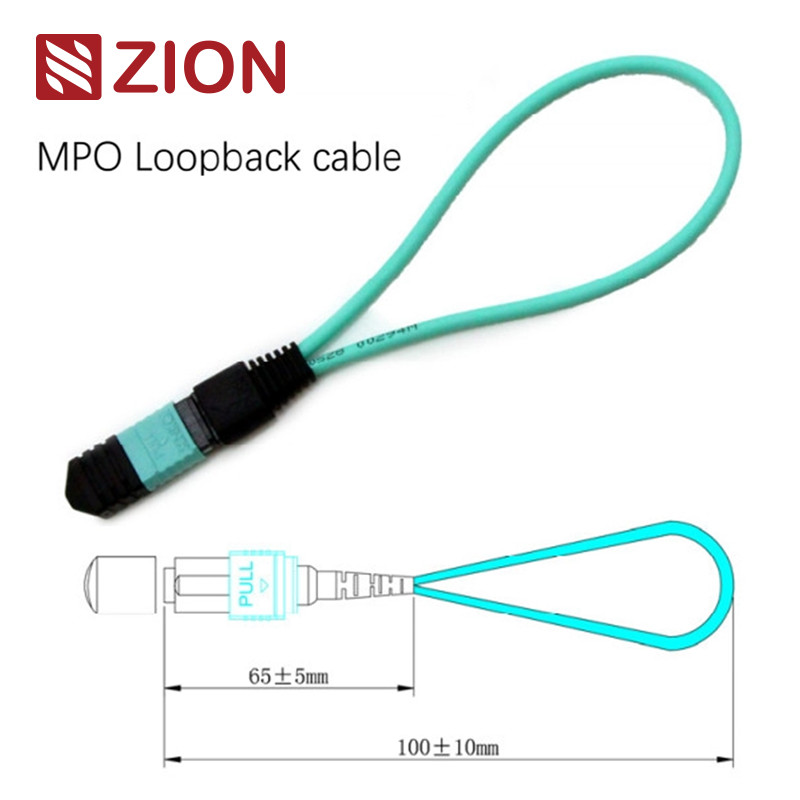

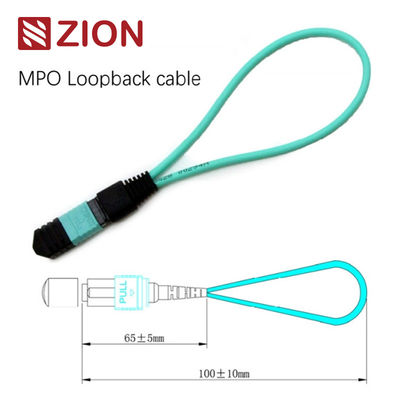

Modul Loopback Fiber Optik MPO OM3 12 Serat untuk Pengujian Jaringan 40/100G

MPO loopback berisi jumper serat MPO dalam konfigurasi loopback, menghubungkan kedua ujung serat ke dalam konektor MPO tunggal untuk menciptakan jalur cahaya yang terus menerus dalam konektor yang sama.Ini memungkinkan pengujian kapasitas peluncuran perangkat dan sensitivitas penerima, terutama dalam komunikasi jaringan 40/100G.Hal ini membantu menemukan berbagai masalah potensial dan memungkinkan pengujian dan evaluasi yang efektif dari komponen individu atau antarmuka pada jaringan serat.

Tersedia dalam beberapa konfigurasi sirkuit serat optik untuk mengakomodasi konektor MPO 8-inti, 12-inti, dan 24-inti dengan berbagai konfigurasi serat untuk pengujian port yang komprehensif.

Modul MPO Loopback menyediakan sinyal loop untuk menguji fungsi pemancar dan penerima. Mereka banyak digunakan dalam lingkungan pengujian, terutama dalam jaringan optik paralel 40G dan 100G.Loopbacks dirancang untuk menghubungkan posisi Transceiver (TX) dan Receiver (RX) dari antarmuka transceiver MPO. MPO loopbacks memfasilitasi dan mempercepat insert loss (IL) pengujian dari segmen jaringan optik dengan menghubungkan mereka ke MPO batang dan patch kabel.

Referensi MPO mode tunggal:IEC 61754-7
MPO Single Mode Housing:SM APC: Konektor hijau + boot hitam (MPO dengan kerugian standar)
SM APC: Konektor kuning + boot hitam (Super Low Loss MPO)

Referensi MPO Multimode:IEC 61754-7
MPO Multimode Housing:
OM1&OM2 PC: Konektor beige + boot hitam (MPO Standard Loss)
OM3&OM4 PC: Konektor Aqua + boot hitam (Standar & Super Low Loss MPO)
OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard Loss MPO)

Sebuah uji loopback melibatkan mengirim sinyal dari perangkat komunikasi dan looping kembali ke perangkat yang sama untuk memverifikasi fungsi yang tepat atau pemecahan masalah node jaringan yang rusak.Untuk pengujian loopback serat optik, loopback optik memverifikasi keandalan operasi perangkat.sinyal yang dipancarkan oleh perangkat dijalin dari ujung pemancar (Tx) kembali ke ujung penerima (Rx) dari komponen yang sama.

12F MPO-LC/SC/FC/ST kabel sabuk lurus dirancang untuk 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 dan pusat data kepadatan tinggi. Dioptimalkan untuk aplikasi pusat data kepadatan tinggi 10/40/100G.

Semua Konektor MPO OMC berasal dari Senko/Nissin/Sumitomo. Kabel MPO Fiber Patch Cord adalah rangkaian kabel dengan kepadatan tinggi yang digunakan dalam tiga bidang utama:

Saat memilih loopback untuk transceiver, pertimbangkan jenis konektor, jenis polish, dan jenis kabel.

Panduan ini mencakup pilihan loopback serat khusus untuk transceiver serat optik yang umum digunakan.loopback yang tepat dapat dipilih dengan memahami tipe antarmuka, kontak fisik, dan persyaratan jenis kabel.

Zion Communication menawarkan berbagai solusi MPO Fiber Optic Loopback:

Kabel serat optik ini dikemas dalam kemasan yang mudah ditangani, terlindungi dengan baik yang diberi label dan ditandai oleh OMC sebagai standar.Pilihan karton tergantung pada jumlah pesananPilihan kemasan khusus tersedia.

Layanan kustomisasi yang tersedia termasuk:
