8 Modul Loopback Fiber Optik MPO OM3 / Kabel
Informasi Produk Zion
Kode Zion: ZCM1116HXA1
Deskripsi Zion: 8F MPO OM3 Modul / Kabel Loopback Fiber Optik

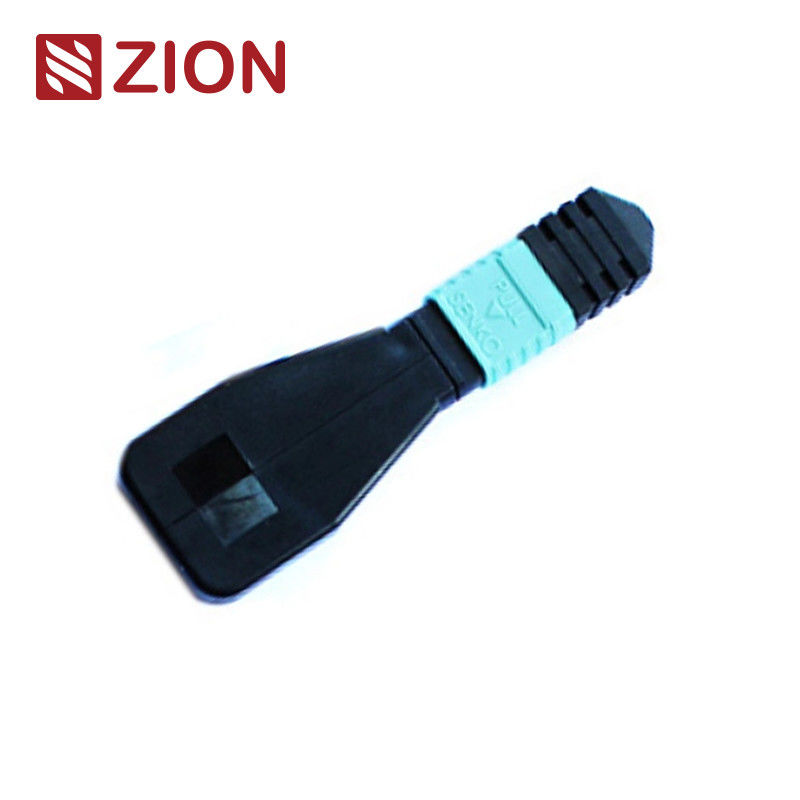

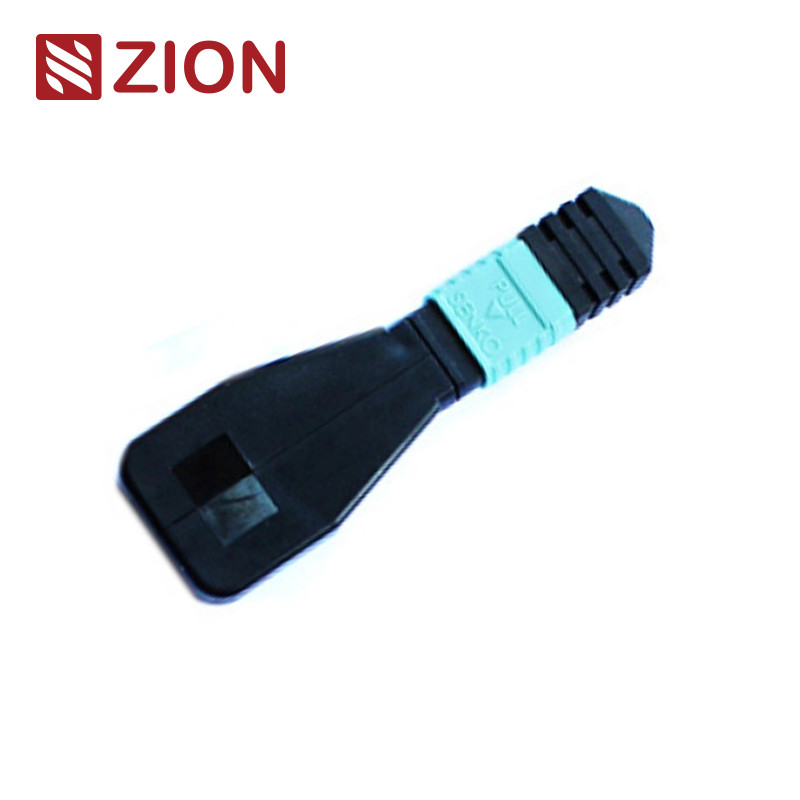

Loopback MPO berisi jalur lompat cincin belakang MPO dalam konfigurasi LOOPBACK, dengan kedua ujung serat diakhiri ke konektor MPO untuk membuat jalur cahaya lengkap dalam konektor yang sama. Hal ini memungkinkan pengujian kapasitas peluncuran perangkat dan sensitivitas penerimaan, khususnya dalam komunikasi jaringan 40/100G. Dengan mengembalikan sinyal, berbagai fenomena potensial dapat diidentifikasi, memungkinkan pengujian dan evaluasi yang efektif dari komponen atau antarmuka individual dalam jaringan serat optik.
Loopback serat optik tersedia dalam berbagai konfigurasi, mengakomodasi konektor MPO 8-inti, 12-inti, dan 24-inti dengan berbagai konfigurasi serat untuk beradaptasi dengan persyaratan port uji yang berbeda. Modul Loopback Fiber MPO 8F memverifikasi dan menguji transceiver yang menampilkan antarmuka MPO, khususnya perangkat 40GBASE-SR4/CSR4 QSFP+.
Modul Loopback MPO menyediakan sinyal yang di-loop untuk menguji fungsi transmisi dan penerimaan. Mereka banyak digunakan dalam lingkungan pengujian, terutama dalam jaringan optik paralel 40G dan 100G. Loopback dirancang untuk menghubungkan posisi Transceiver (TX) dan Receiver (RX) dari antarmuka transceiver MPO. Loopback MPO memfasilitasi dan mempercepat pengujian kehilangan penyisipan (IL) dari segmen jaringan optik saat terhubung ke trunk MPO dan kabel patch.
Standar Industri Konektor
Referensi Singlemode MPO: IEC 61754-7
Detail Perumahan Singlemode MPO: SM APC: Konektor hijau + boot hitam (MPO Kerugian Standar)
SM APC: Konektor kuning + boot hitam (MPO kerugian sangat rendah)
Referensi Multimode MPO: IEC 61754-7
Detail Perumahan Multimode MPO: OM1 & OM2 PC: Konektor krem + boot hitam (MPO Kerugian Standar)
OM3 & OM4 PC: Konektor aqua + boot hitam (MPO Kerugian Standar & Sangat rendah)
OM3 & OM4 PC: Konektor Heather Violet + boot hitam (Kerugian standar MPO)
- Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) sesuai dengan kabel terstruktur per TIA-568-C
- Sesuai dengan 10G Fiber Channel
- Sesuai dengan 40G dan 100G IEEE 802.3
Spesifikasi Optik
| Jenis Serat |
Multimode |
| Diameter Serat |
50/125um, 62.5/125um |
| Kehilangan Penyisipan |
MM < 1.0dB |
| Kehilangan Pengembalian |
MM > 25dB |
| Uji Sisip-tarik |
500 kali, IL < 0.5dB |
| Suhu Operasi |
-40℃ hingga +80℃ |
Pengujian Loopback Fiber Optik
Uji loopback melibatkan pengiriman sinyal dari perangkat komunikasi dan mengembalikannya ke perangkat yang sama untuk memverifikasi fungsi yang tepat atau memecahkan masalah simpul jaringan yang rusak. Untuk pengujian loopback serat optik, loopback optik memverifikasi keandalan operasional perangkat. Menggunakan kabel atau modul loopback serat optik untuk transmisi data, sinyal yang dipancarkan oleh perangkat di-loop dari ujung transmisi (Tx) dari komponen aktif kembali ke ujung penerima (Rx) dari komponen yang sama.
Aplikasi
Kabel harness lurus 12F MPO-LC/SC/FC/ST dirancang untuk aplikasi pusat data 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4, dan kepadatan tinggi. Ini dioptimalkan untuk lingkungan pusat data berkepadatan tinggi 10/40/100G.
Semua Konektor OMC MPO bersumber dari Senko/Nissin/Sumitomo. Kabel Patch Fiber MPO adalah rakitan kabel berkepadatan tinggi yang digunakan di tiga area utama:
- Aplikasi Pusat Data dengan lingkungan berkepadatan tinggi
- Instalasi serat ke gedung
- Aplikasi konektor internal dalam peralatan serat
Aturan Penamaan & Konfirmasi Pesanan
Polaritas (Penjajaran Saluran)
Panduan Pemilihan Transceiver
Saat memilih loopback untuk transceiver tertentu, pertimbangkan jenis konektor, jenis poles, dan kompatibilitas jenis kabel. Tabel berikut memberikan panduan pemilihan untuk modul transceiver yang umum digunakan.
Kesimpulan
Panduan ini membahas pilihan loopback serat tertentu untuk transceiver serat optik yang paling umum digunakan. Untuk modul transceiver yang tidak disebutkan secara khusus, loopback yang sesuai dapat dipilih dengan memahami jenis antarmuka, persyaratan kontak fisik, dan spesifikasi jenis kabel mereka.
Produk Loopback Fiber Optik MPO Panas Zion Communication
7236013 ZCM1111HXA: 8F MPO SM Modul / Kabel Loopback Fiber Optik
7236014 ZCM1121HXA: 12F MPO SM Modul / Kabel Loopback Fiber Optik
7236015 ZCM1141HXA: 24F MPO SM Modul / Kabel Loopback Fiber Optik
7236016 ZCM1116HXA: 8F MPO OM3 Modul / Kabel Loopback Fiber Optik
7236017 ZCM1126HXA: 12F MPO OM3 Modul / Kabel Loopback Fiber Optik
7236018 ZCM1146HXA: 24F MPO OM3 Modul / Kabel Loopback Fiber Optik
7236019 ZCM1117HXA: 8F MPO OM4 Modul / Kabel Loopback Fiber Optik
7236020 ZCM1127HXA: 12F MPO OM4 Modul / Kabel Loopback Fiber Optik
7236021 ZCM1147HXA: 24F MPO OM4 Modul / Kabel Loopback Fiber Optik
7236022 ZCM2111HXA: 8F MTP SM Modul / Kabel Loopback Fiber Optik
7236023 ZCM2121HXA: 12F MTP SM Modul / Kabel Loopback Fiber Optik
7236024 ZCM2141HXA: 24F MTP SM Modul / Kabel Loopback Fiber Optik
7236025 ZCM2116HXA: 8F MTP OM3 Modul / Kabel Loopback Fiber Optik
7236026 ZCM2126HXA: 12F MTP OM3 Modul / Kabel Loopback Fiber Optik
7236027 ZCM2146HXA: 24F MTP OM3 Modul / Kabel Loopback Fiber Optik
7236028 ZCM2117HXA: 8F MTP OM4 Modul / Kabel Loopback Fiber Optik
7236029 ZCM2127HXA: 12F MTP OM4 Modul / Kabel Loopback Fiber Optik
7236030 ZCM2147HXA: 24F MTP OM4 Modul / Kabel Loopback Fiber Optik
Pengemasan
Kabel serat optik ini dikemas dalam kemasan yang mudah ditangani, terlindungi dengan baik, diberi label dan ditandai oleh OMC sebagai standar. Ukuran karton standar termasuk 34×22×15 cm, 44×34×24 cm, dan 54×39×34 cm. Karton tertentu yang digunakan tergantung pada jumlah barang yang dipesan. Opsi pengemasan khusus tersedia.
Layanan OEM/ODM
Opsi kustomisasi meliputi:
- Warna kabel, teks cetak, bahan jaket kabel, warna konektor
- Label OEM, Cincin identifikasi, label kabel, kotak, tanda pengiriman
- Tingkat kualitas yang berbeda untuk memenuhi persyaratan tertentu
