MTP/MPO

12F MPO(MTP)-MPO(MTP) Fiber Patch Cord dirancang untuk 40G QSFP+ SR4

40G QSFP+ CSR4 dan 100G QSFP28 SR4 koneksi langsung optik dan pusat data kepadatan tinggi

Modul / Kabel Loopback Serat Optik MPO SM 24F

Kode dan Deskripsi Sion

Kode Sion		Deskripsi Sion
ZCM1141HXA1		Modul / Kabel Loopback Serat Optik MPO SM 24F
Loop MPO berisi garis lompat cincin belakang MPO di LOOPBACK, dan menempatkan kedua ujung serat ke dalam konektor MPO untuk mencapai jalur cahaya di konektor yang sama.Kapasitas peluncuran dan sensitivitas penerimaan perangkat, terutama dalam komunikasi jaringan 40/100G, dapat menemukan berbagai fenomena potensial dengan mengembalikan sinyal untuk mencapai pengujian dan evaluasi yang efektif dari satu komponen atau antarmuka pada jaringan serat.
Ada banyak konfigurasi rangkaian serat optik, yang dapat mengakomodasi konektor MPO 8-inti, 12-inti dan 24-inti dan beberapa konfigurasi serat serat untuk beradaptasi dengan port dalam pengujian. Modul Fiber Loopback 8F MPO memungkinkan verifikasi dan pengujian transceiver menampilkan antarmuka MPO – perangkat 40GBASE-SR4/CSR4 QSFP+.Modul Fiber Loopback 12F MPO memungkinkan verifikasi dan pengujian transceiver yang menampilkan antarmuka MPO – perangkat 40GBASESR4 QSFP+ atau 100GBASE-SR4.Modul Fiber Loopback 24F MPO memungkinkan verifikasi dan pengujian transceiver yang menampilkan antarmuka MPO – perangkat 100GBASESR10 CXP/CFP.
Modul MPO Loopback memberikan sinyal loop untuk menguji fungsi pengiriman dan penerimaan.Ini digunakan secara luas dalam lingkungan pengujian terutama dalam jaringan optik paralel 40 dan 100G.Loopback dibuat untuk menghubungkan posisi Transceiver (TX) dan Receiver (RX) dari antarmuka transceiver MPO.Loopback MPO dapat memfasilitasi dan mempercepat pengujian IL segmen jaringan optik dengan menghubungkannya ke trunk/patch lead MPO.
OMC menawarkan rangkaian rakitan loopback serat optik MPO untuk burn-in dan pengujian komponen dan sistem jaringan MPO.MPO Loopback Assemblies ini digunakan untuk menguji kemampuan pemancar dan sensitivitas penerima peralatan jaringan secara efektif, khususnya untuk kebutuhan telekomunikasi dan datacom.Mereka dikemas dalam perumahan kompak untuk kepadatan tertinggi yang tersedia untuk aplikasi ini.

Standar Industri Konektor:

Penyambung	Referensi	Detail Perumahan
Mode Tunggal MPO	IEC 61754-7	SM APC: Konektor hijau + boot hitam (Standard Loss MPO) SM APC: Konektor kuning + boot hitam (MPO kerugian super rendah)
Multimode MPO	IEC 61754-7	OM1 & OM2 PC: konektor Beige+boot hitam (Standard Loss MPO) PC OM3&OM4: konektor Aqua+boot hitam (MPO standar & kerugian super rendah) PC OM3&OM4: Konektor Heather Violet+boot hitam (MPO kerugian standar)

Memenuhi Standar IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Sesuai dengan TIA-604-5(FOCIS5) Kabel terstruktur per TIA-568-C
Sesuai dengan Saluran Serat 10G
40G dan 100G IEEE 802.3

Detail bahan

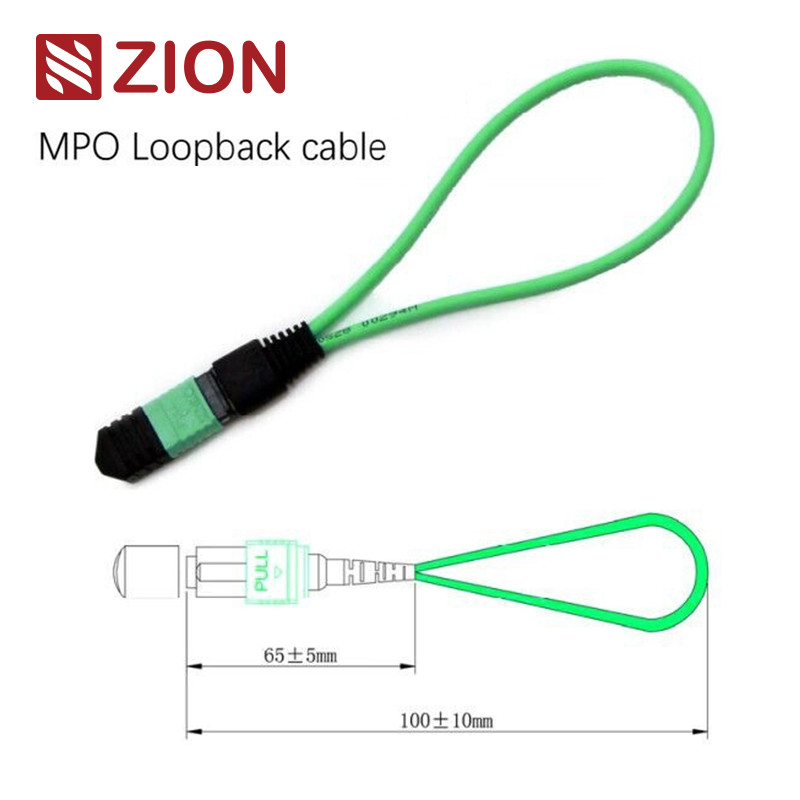

24 Serat MPO Singlemode Modul Loopback Serat Optik / Kabel 2

Spesifikasi Optik:

Barang				Parameter
Jenis Serat				Mode tunggal
Diameter Serat				9/125um
Kerugian penyisipan				SM(G657A1)＜1,0dB
Mengembalikan kerugian				SM＞50dB
Tes sisipan-tarik				500 kali, IL＜0,5dB
Suhu Operasi				-40℃~ +80℃

Pengujian Serat Optik Loopback :

Biasanya, tes loopback adalah tes di mana sinyal dikirim dari perangkat komunikasi dan dikembalikan ke perangkat sebagai cara untuk menentukan apakah berfungsi dengan baik atau sebagai cara untuk memecahkan masalah node yang rusak di jaringan.Adapun pengujian loopback serat optik, loopback optik digunakan untuk memverifikasi keandalan operasional perangkat.Menggunakan kabel loopback serat optik atau modul loopback serat optik untuk transmisi data, sinyal yang dipancarkan oleh perangkat dilingkarkan dari ujung transmisi (Tx) komponen aktif kembali ke ujung penerima (Rx) dari komponen yang sama.

Aplikasi:

Ketika datang ke aplikasi praktis, tes loopback serat optik sering digunakan untuk memeriksa transceiver serat optik.Karena transceiver memiliki dua port untuk menerima dan mentransmisikan sinyal cahaya, port tersebut perlu diuji untuk melihat apakah port tersebut masih beroperasi.Dengan demikian, uji loopback serat optik adalah cara paling nyaman untuk pemeliharaan transceiver.Proses pengujiannya adalah dengan merutekan sinyal laser dari port pemancar kembali ke port penerima.Kemudian pola yang ditransmisikan dibandingkan dengan pola yang diterima untuk memastikannya identik dan tidak ada kesalahan.
Dikolokasikan dengan transceiver antarmuka MPO/MPO 40G atau 100G
Modul Loopback dapat digunakan untuk menguji kemampuan transmisi dan sensitivitas penerima peralatan jaringan serat optik.

24 Serat MPO Singlemode Modul Loopback Serat Optik / Kabel 3

Aturan Penamaan & Informasi Konfirmasi Pesanan:

24 Serat MPO Singlemode Modul Loopback Serat Optik / Kabel 4

Penyambung

Saluran Serat

24 Serat MPO Singlemode Modul Loopback Serat Optik / Kabel 5

Polaritas (Penjajaran Saluran)

24 Serat MPO Singlemode Modul Loopback Serat Optik / Kabel 6

Mana yang Harus Dipilih untuk Transceiver Tertentu?

Mempertimbangkan fitur umum transceiver dan loopback, kita harus memikirkan jenis konektor, tipe poles, dan tipe kabel saat memilih loopback untuk transceiver.Panduan pemilihan untuk beberapa modul transceiver yang paling banyak digunakan dirangkum dalam tabel berikut.
Tabel 1: Pilihan loopback untuk transceiver 10G SFP+

Model	Jenis antarmuka	Tipe Kabel	Loopback yang cocok
10GBASE-USR	Dupleks LC (PC)	MMF	LC/UPC Duplex Multimode Fiber Loopback
10GBASE-SR	LC Dupleks (UPC)	MMF
10GBASE-LR	LC Dupleks (UPC)	MMF
10GBASE-ER	LC Dupleks (UPC)	SMF	Serat Mode Tunggal Dupleks LC/UPC Loopback
10GBASE-ZR	Dupleks LC (PC)	SMF

Tabel 2: Pilihan loopback untuk transceiver 40G QSFP+

Model	Jenis antarmuka	Tipe Kabel	Loopback yang cocok
40GBASE-CSR4	MTP/MPO (UPC)	MMF	8/12 Serat Serat Multimode MTP/UPC Loopback
40GBASE-SR4	MTP/MPO (UPC)	MMF
40GBASE-PLRL4	MTP/MPO (APC)	SMF	8/12 Serat MTP/APC Single-mode Fiber Loopback
40GBASE-PLR4	MTP/MPO (APC)	SMF
40GBASE-LR4	Dupleks LC (PC)	SMF	Serat Mode Tunggal Dupleks LC/UPC Loopback
40GBASE-LR4L	LC Dupleks (UPC)	SMF
40GBASE-ER4	LC Dupleks (UPC)	SMF
40GBASE-LX4	LC Dupleks (UPC)	MMF/SMF	LC/UPC Dupleks Multimode/Tunggal

Tabel 3: Pilihan loopback untuk transceiver 100G QSFP28

Model	Jenis antarmuka	Tipe Kabel	Loopback yang cocok
100GBASE-SR4	MTP/MPO (UPC)	MMF	8/12 Serat Serat Multimode MTP/UPC Loopback
100GBASE-PSM4	MTP/MPO (APC)	SMF	8/12 Serat MTP/APC Single-mode Fiber Loopback
100GBASE-LR4	Dupleks LC (PC)	SMF	Serat Mode Tunggal Dupleks LC/UPC Loopback

Tabel 4: Pilihan loopback untuk transceiver CFP

Model	Jenis antarmuka	Tipe Kabel	Loopback yang cocok
40GBASE-SR4 CFP	MTP/MPO (UPC)	MMF	8/12 Serat Serat Multimode MTP/UPC Loopback
40GBASE-LR4 CFP	Dupleks SC (UPC)	SMF	SC/UPC Duplex Serat Mode Tunggal Loopback
40GBASE-FR CFP	Dupleks SC (UPC)	SMF
100GBASE-LR4 CFP	Dupleks SC (PC/UPC)	SMF
100GBASE-ER4 CFP	Dupleks SC (PC/UPC)	SMF
100GBASE-SR4 CFP	MPO/MTP (UPC)	MMF	24 Serat Serat Multimode MTP/UPC Loopback

Kesimpulan

Posting ini membahas pilihan loopback serat khusus untuk beberapa transceiver serat optik yang paling umum digunakan.Untuk modul transceiver lain yang tidak disebutkan dalam postingan ini, kita juga dapat mengetahui cara memilih loopback yang cocok untuknya dengan mendapatkan detail tentang jenis antarmuka, kontak fisik, dan jenis kabelnya.

Loopback Serat Optik MPO Panas Zion Communication

Kode Sion		Deskripsi Sion
7236013	ZCM1111HXA1	Modul / Kabel Loopback Serat Optik 8F MPO SM
7236014	ZCM1121HXA1	Modul/Kabel Loopback Serat Optik MPO SM 12F
7236015	ZCM1141HXA1	Modul / Kabel Loopback Serat Optik MPO SM 24F
7236016	ZCM1116HXA1	Modul / Kabel Loopback Serat Optik 8F MPO OM3
7236017	ZCM1126HXA1	12F MPO OM3 Modul Loopback Serat Optik / Kabel
7236018	ZCM1146HXA1	24F MPO OM3 Modul / Kabel Loopback Serat Optik
7236019	ZCM1117HXA1	Modul / Kabel Loopback Serat Optik 8F MPO OM4
7236020	ZCM1127HXA1	Modul / Kabel Loopback Serat Optik 12F MPO OM4
7236021	ZCM1147HXA1	24F MPO OM4 Modul / Kabel Loopback Serat Optik
7236022	ZCM2111HXA1	8F MTP SM Serat Optik Loopback Modul/Kabel
7236023	ZCM2121HXA1	12F MTP SM Serat Optik Loopback Modul/Kabel
7236024	ZCM2141HXA1	24F MTP SM Serat Optik Loopback Modul/Kabel
7236025	ZCM2116HXA1	8F MTP OM3 Modul / Kabel Loopback Serat Optik
7236026	ZCM2126HXA1	12F MTP OM3 Modul / Kabel Loopback Serat Optik
7236027	ZCM2146HXA1	24F MTP OM3 Modul Loopback Serat Optik / Kabel
7236028	ZCM2117HXA1	Modul / Kabel Loopback Serat Optik 8F MTP OM4
7236029	ZCM2127HXA1	12F MTP OM4 Modul / Kabel Loopback Serat Optik
7236030	ZCM2147HXA1	Modul / Kabel Loopback Serat Optik 24F MTP OM4

Kemasan

Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default. Ukuran karton standar: 342215 cm;443424 cm ;543934 cm.Karton mana yang akan digunakan tergantung pada Qty barang.Pengepakan dapat disesuaikan.

24 Serat MPO Singlemode Modul Loopback Serat Optik / Kabel 7

Layanan OEM/ODM untuk Anda

1. Warna kabel, kata cetak, bahan jaket kabel, warna konektor
2. Label OEM, Identifikasi cincin, label kabel,kotak, tanda pengiriman
3. Tingkat kualitas yang berbeda.

7236031,ZCM16117X	8F MPO (pria) -LC Fan-out 0.9mm 30-35cm Kabel tambalan	Jaringan Optik,MPO-MTP (Pria) -LC Fan-out 0.9mm,MTP/MPO,Komponen Optik
7236032,ZCM16127X	12F MPO (pria) -LC Fan-out 0.9mm 30-35cm Kabel tambalan	Jaringan Optik,MPO-MTP (Pria) -LC Fan-out 0.9mm,MTP/MPO,Komponen Optik
7236033,ZCM16157X	24F MPO (pria) -LC Fan-out 0.9mm 30-35cm Kabel tambalan	Jaringan Optik,MPO-MTP (Pria) -LC Fan-out 0.9mm,MTP/MPO,Komponen Optik
7236034,ZCM26117X	8F MTP (pria) -LC Fan-out 0.9mm 30-35cm Kabel patch	Jaringan Optik,MPO-MTP (Pria) -LC Fan-out 0.9mm,MTP/MPO,Komponen Optik
7236035,ZCM26127X	12F MTP (pria) -LC Fan-out 0.9mm 30-35cm Kabel patch	Jaringan Optik,MPO-MTP (Pria) -LC Fan-out 0.9mm,MTP/MPO,Komponen Optik
7236036,ZCM26157X	24F MTP (pria) -LC Fan-out 0.9mm 30-35cm Kabel patch	Jaringan Optik,MPO-MTP (Pria) -LC Fan-out 0.9mm,MTP/MPO,Komponen Optik
7236037, ZCM11A12HIAX	8F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus	Jaringan Optik,MPO-MTP-LC Kabel harness lurus 2.0mm,MTP/MPO,Komponen Optik
7236038, ZCM11A22HIAX	12F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus	Jaringan Optik,MPO-MTP-LC Kabel harness lurus 2.0mm,MTP/MPO,Komponen Optik
7236039, ZCM11A52HIAX	24F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus	Jaringan Optik,MPO-MTP-LC Kabel harness lurus 2.0mm,MTP/MPO,Komponen Optik
7236040, ZCM11A17HAAX	8F MPO OM3 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus	Jaringan Optik,MPO-MTP-LC Kabel harness lurus 2.0mm,MTP/MPO,Komponen Optik

Tempat asal:	Cina
Nama merek:	HELLOSIGNAL® OR OEM

Kuantitas min Order:	50 BUAH
Kemasan rincian:	10 buah/kantong plastik
Waktu pengiriman:	Biasanya 25 hari setelah menerima deposit.
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	tidak ada batas

Diameter Serat:	9/125um	Kerugian penyisipan:	SM(G657A1)＜1,0dB
Mengembalikan kerugian:	SM＞50dB	Tes sisipan-tarik:	500 kali, IL<0,5dB
Suhu Operasional (℃）:	-40℃~ +80℃
