12 Serat MPO Modul Loopback Serat Optik Mode Tunggal untuk Pengujian Jaringan 40/100G

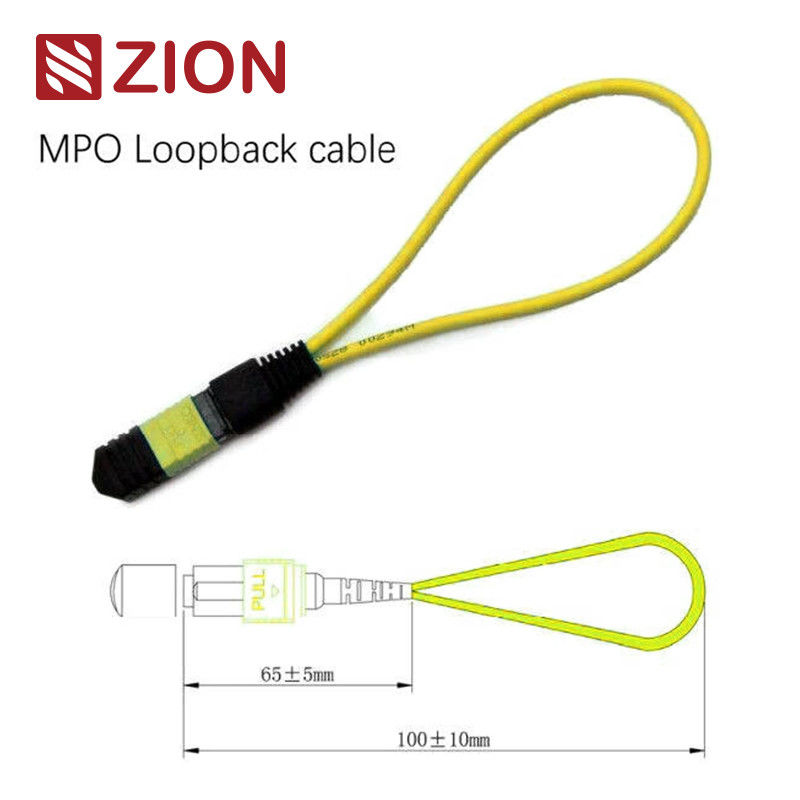

12F MPO SM Fiber Optic Loopback Module/Kabel

MPO loopback berisi MPO back ring jumpers dalam konfigurasi LOOPBACK, menghubungkan kedua ujung serat ke konektor MPO untuk menciptakan jalur cahaya yang terus menerus dalam konektor yang sama.Ini memungkinkan pengujian kapasitas peluncuran perangkat dan sensitivitas penerima, terutama dalam komunikasi jaringan 40/100G.membantu menemukan berbagai masalah potensial dan memfasilitasi pengujian dan evaluasi yang efektif dari komponen atau antarmuka individu pada jaringan serat optik.

Fiber optik loopbacks tersedia dalam berbagai konfigurasi untuk mengakomodasi 8-inti, 12-inti,dan konektor MPO 24-inti dengan berbagai konfigurasi serat untuk beradaptasi dengan persyaratan port uji yang berbedaModul 12F MPO Fiber Loopback secara khusus memungkinkan verifikasi dan pengujian transceiver yang menampilkan antarmuka MPO untuk perangkat 40GBASE-SR4 QSFP+ atau 100GBASE-SR4.

Modul MPO Loopback menyediakan sinyal loop untuk menguji fungsi pemancar dan penerima.Loopbacks dirancang untuk menghubungkan posisi Transceiver (TX) dan Receiver (RX) dari antarmuka transceiver MPO. MPO loopbacks memfasilitasi dan mempercepat insert loss (IL) pengujian dari segmen jaringan optik dengan menghubungkan mereka ke MPO batang dan patch kabel.

OMC menawarkan rangkaian komprehensif MPO fiber optic loopback assembly untuk pembakaran dan pengujian komponen dan sistem jaringan MPO.MPO Loopback Assemblies ini secara efektif menguji kemampuan pemancar dan sensitivitas penerima peralatan jaringan, memenuhi persyaratan telekomunikasi dan datacom. Mereka dikemas dalam kardus kompak untuk kepadatan maksimum dalam aplikasi ini.

Referensi MPO mode tunggal:IEC 61754-7
MPO Singlemode Housing Detail:SM APC: Konektor hijau + boot hitam (Standard Loss MPO)
SM APC: Konektor kuning + boot hitam (Super Low Loss MPO)

Referensi MPO Multimode:IEC 61754-7
Rincian MPO Multimode Housing:
OM1 & OM2 PC: Konektor beige + boot hitam (Standard Loss MPO)
OM3 & OM4 PC: konektor Aqua + boot hitam (Standard & Super Low Loss MPO)
OM3 & OM4 PC: Heather Violet konektor + boot hitam (Standard Loss MPO)

Pengujian loopback melibatkan pengiriman sinyal dari perangkat komunikasi dan looping kembali ke perangkat yang sama untuk menentukan fungsionalitas yang tepat atau pemecahan masalah node jaringan yang rusak.Untuk pengujian loopback serat optik, loopback optik memverifikasi keandalan operasi perangkat.sinyal yang dipancarkan oleh perangkat dijalin dari ujung pemancar (Tx) komponen aktif kembali ke ujung penerima (Rx) komponen yang sama.

Pengujian loopback serat optik biasanya digunakan untuk memeriksa transceiver serat optik.sangat penting untuk menguji port ini untuk memverifikasi operasi yang tepat. Pengujian loopback serat optik menyediakan metode yang paling nyaman untuk pemeliharaan transceiver. Proses pengujian mengarahkan sinyal laser dari port pemancar kembali ke port penerima.Pola yang dikirimkan kemudian dibandingkan dengan pola yang diterima untuk memastikan mereka identik dan bebas kesalahan.

Memilih loopback yang tepat untuk transceiver serat optik membutuhkan pemahamantipe antarmuka,jenis Polandia, danjenis kabelDi bawah ini adalah panduan pemilihan ringkasan untuk transceiver yang umum digunakan.

Panduan ini membahas pilihan loopback serat khusus untuk transceiver serat optik yang paling umum digunakan.Anda dapat menentukan loopback yang tepat dengan mengidentifikasi rincian tentang jenis antarmuka, kontak fisik, dan jenis kabel.

Kabel serat optik ini datang dalam kemasan yang mudah ditangani, terlindungi dengan baik yang diberi label dan ditandai oleh OMC sebagai standar.Kotak khusus yang digunakan tergantung pada jumlah barangKemasan khusus tersedia.
