Kode Zion dan Deskripsi
Kode Zion: ZCM2158HMA1X

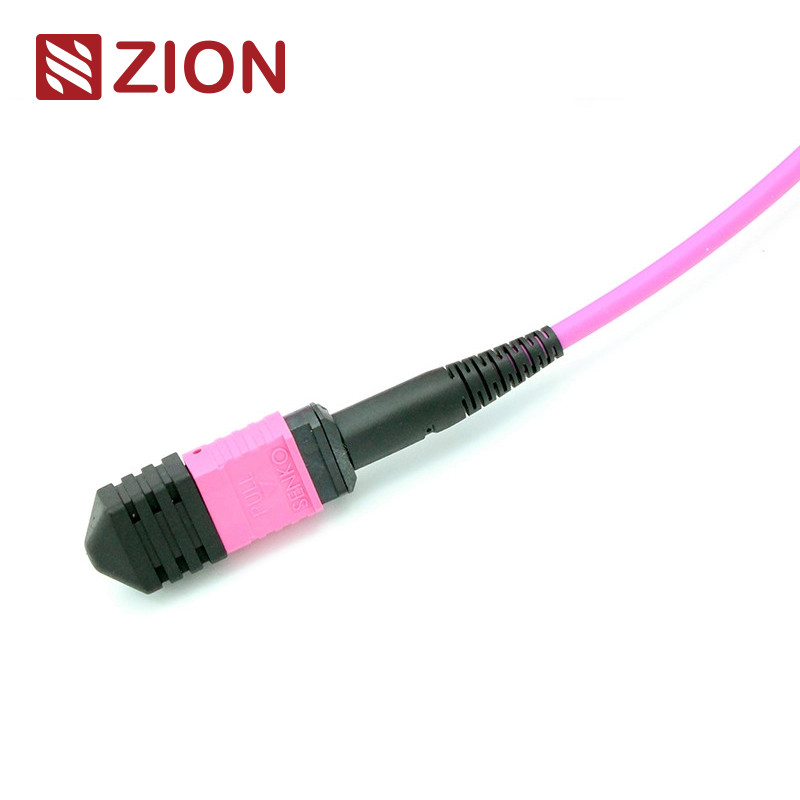

Zion Deskripsi: MTP Wanita Ke MTP Wanita OM4 3.0mm LSZH 24 Serat MTP Kabel Trunk Custom Meters
Konektor MTP (Multi-Fiber Push On) adalah jenis konektor serat multi-inti.Sistem pra-koneksi serat kepadatan tinggi MTP saat ini terutama digunakan dalam aplikasi lingkungan kepadatan tinggi pusat data, aplikasi serat optik ke bangunan, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik, 40G, 100G, QSFP +.
Jenis konektor MTP dibedakan sesuai dengan peraturan IEC 61754-7: nomor inti (nomor array), kepala laki-laki (laki, perempuan), polaritas (PC atau APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord. Kabel MTP Fiber Patch Cord diakhiri dengan konektor MTP di kedua ujungnya.Kabel Fiber Patch tersedia dengan 12, 24, 48,6072,96,144fibers. Dukungan kecepatan hingga 10/40/100Gbps solusi pusat data. Mereka biasanya diadopsi untuk menghubungkan kaset, panel atau fan-out MTP ruggedized,dan untuk memfasilitasi penyebaran cepat kabel backbone kepadatan tinggi di pusat data dan lingkungan serat tinggi lainnyaSelain itu, MTP juga memberikan banyak fleksibilitas dan kenyamanan sekali Anda harus mengubah gaya konektor di panel tambalan.hanya menginstal kaset baru dengan gaya konektor baru di sisi crossconnect panel patch.
12F MTP-MTP Fiber Patch Cord dirancang untuk 40G QSFP+ SR4, 40G QSFP+ CSR4 dan 100G QSFP28 SR4 optik koneksi langsung dan pusat data kepadatan tinggi.
Konektor Industri Standar
MTP Single ModeReferensi:EIA/TIA-604-5
MTP Single ModeRincian tempat tinggal:SM APC: Konektor hijau + boot hitam (MTP Standard Loss)
SM APC: Konektor kuning + boot hitam (MTP kerugian super rendah)
MTP MultimodeReferensi:EIA/TIA-604-5
MTP MultimodeRincian tempat tinggal:OM1&OM2 PC: Konektor beige + boot hitam (Standard Loss MTP)
OM3&OM4 PC: Konektor Aqua + boot hitam (MTP standar & Super rendah kerugian)
OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard kehilangan MTP)
- Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai Kabel terstruktur per TIA-568-C
- 10G Fiber Channel Compatible (sesuai dengan standar)
- 40G dan 100G IEEE 802.3
Spesifikasi optik
Kerugian Masuk (MTP) ((IEC 61300-3-34)Singlemode (APC)8 derajat dipoles):Kerugian standar:≤0.75dB ((max), ≤0.50dB ((tipikal); Super Rugi rendah:≤ 0,35dB (maksimal), ≤ 0,20dB (tipis)
Kerugian Masukan (MTP) (IEC 61300-3-34)Multimode (PC)Lapisan datar):Kerugian standar:≤0.6dB (max), ≤0.50 (tipikal); Super rendah kerugian:≤ 0,35dB (maksimal), ≤ 0,20dB (biasanya)
Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Modus tunggal (APC 8 derajat dipoles):≤ 0,3dB
Kerugian penyisipan (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC flat polish):≤ 0,3dB
Kembali kerugian (MTP)Singlemode (APC)8 derajat dipoles):≥ 60dB(8 derajat polishing)
Kembali kerugian (MTP)Multimode (PC)Lapisan datar):≥ 25dB
Kembali kerugian ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB
Kembali kerugian ((LC/SC/FC/ST):≥35dB
Daya tahan:<0,3dB perubahan khas (200 perkawinan)
Pergantian : ≤0,2dB
Tes masukkan tarik: 500 kali, IL<0.5dB
Kekuatan tarik:> 70N
Waktu masuk:> 600
Suhu operasiModus tunggal (APC):-40°C sampai +85°C
Fitur
- Kerugian penempatan rendah, kerugian pengembalian tinggi
- Konektor Multi-Fiber berbasis MT, 4,8,12 dan 24 ujung konektor serat dan perakitan
- Solusi ekonomis untuk pemutusan massa serat
- Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
- Kabel bundar bergelombang, kabel oval dan pilihan pita telanjang tersedia
- Kotak berkode warna yang tersedia untuk membedakan jenis serat, jenis polish dan/atau kelas konektor
- Baik dalam pengulangan dan pertukaran
Aplikasi
Semua konektor MTP OMC berasal dari Senko/Nissin/Sumitomo.
- Aplikasi Data Center dengan lingkungan tingkat tinggi yang padat
- Serat optik ke gedung
- Aplikasi konektor internal dalam peralatan serat.
Untuk mengatasi meningkatnya permintaan untuk bandwidth yang lebih tinggi, kabel MTP / MTP 24-serat diperkenalkan untuk memfasilitasi migrasi ke jaringan 100G.Ini menggandakan kepadatan kabel 12-serat dalam jejak yang sama, yang mengurangi jumlah serat, memungkinkan untuk jalur kabel yang lebih sedikit, dan meningkatkan aliran udara.OMC merekomendasikan kabel MTP/MTP Tipe A (key-up-to-key-down). Dengan jenis kami A dan jenis AF kaset, tidak perlu untuk A-to-A patch kabel lagi. metode konektivitas diilustrasikan dalam gambar berikut
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default.
Ukuran karton standar: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.
Kemasan bisa disesuaikan.
