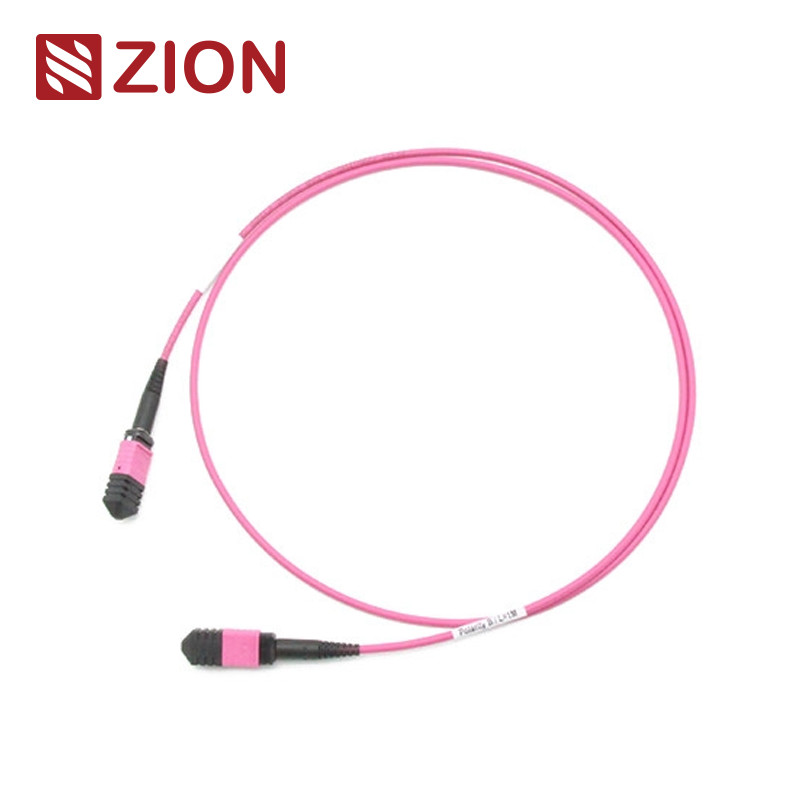

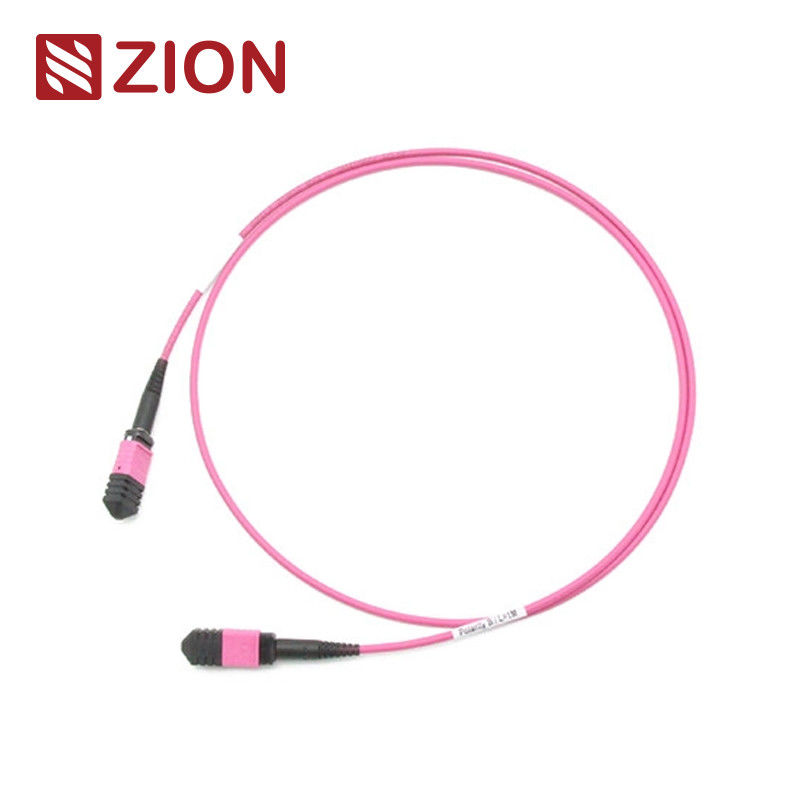

MPO Wanita ke MPO Wanita OM4 3.0mm LSZH 24 Serat MPO Patch Cord Custom Meters
Kode Zion dan Deskripsi
Kode Zion:ZCM1158HMA1X
Zion Deskripsi:MPO Wanita ke MPO Wanita OM4 3.0mm LSZH 24 Serat MPO Patch Cord Custom Meters
Konektor MPO adalah jenis konektor serat. MPO (Multi-Fiber Push On) adalah jenis konektor serat multi-inti.Sistem pra-koneksi serat MPO dengan kepadatan tinggi saat ini terutama digunakan dalam aplikasi lingkungan pusat data dengan kepadatan tinggi, aplikasi serat optik ke bangunan, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik, 40G, 100G, QSFP +.
Jenis konektor MPO dibedakan sesuai dengan peraturan IEC 61754-7: nomor inti (nomor array), kepala laki-laki (laki, perempuan), polaritas (PC atau APC).
MPO-MPO 3.0mm LSZH Fiber Patch Cord. MPO Fiber Patch Cord diakhiri dengan konektor MPO di kedua ujungnya.MPO Fiber Patch Cord tersedia dengan 12, 24, 48,6072,96,144fibers. Dukungan kecepatan hingga 10/40/100Gbps solusi pusat data. Mereka biasanya diadopsi untuk menghubungkan kaset, panel atau MPO fan-out ruggedized,dan untuk memfasilitasi penyebaran cepat kabel backbone kepadatan tinggi di pusat data dan lingkungan serat tinggi lainnyaSelain itu, MPO juga memberikan banyak fleksibilitas dan kenyamanan sekali Anda harus mengubah gaya konektor di panel tambalan.hanya menginstal kaset baru dengan gaya konektor baru di sisi crossconnect panel patch.
12F MPO-MPO Fiber Patch Cord dirancang untuk 40G QSFP+ SR4, 40G QSFP+ CSR4 dan 100G QSFP28 SR4 optik koneksi langsung dan pusat data kepadatan tinggi.
Konektor Standar Industri
Referensi MPO mode tunggal:IEC 61754-7
MPO Singlemode Housing Detail:SM APC: Konektor hijau + boot hitam (MPO dengan kerugian standar)
SM APC: Konektor kuning + boot hitam (MPO Super Low Loss)
Referensi MPO Multimode:IEC 61754-7
Rincian MPO Multimode Housing:OM1&OM2 PC: Konektor beige + boot hitam (MPO Standard Loss)
OM3&OM4 PC: Konektor Aqua + boot hitam (Standard&Super MPO kehilangan rendah)
OM3&OM4 PC: Heather Violet konektor + boot hitam (Standard loss MPO)
- Memenuhi Standar IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) sesuai Kabel terstruktur per TIA-568-C
- 10G Fiber Channel Compatible (sesuai dengan standar)
- 40G dan 100G IEEE 802.3
Spesifikasi optik
Spesifikasi optik untuk kabel pengikat lurus MPO-LC
Single Mode (SM) - APC 8-Degree Polished
Multimode (MM) - PC flat Polish
Spesifikasi Umum
- Daya tahan: < 0,3 dB perubahan khas setelah 200 kawin
- Kemampuan bergantian: ≤ 0,2 dB
- Kekuatan tarik: > 70 N
- Plug-in Times: ≤ 500
- Suhu operasi: -40°C sampai +85°C
Fitur
- Kerugian penempatan rendah, kerugian pengembalian tinggi
- Konektor Multi-Fiber berbasis MT, 4,8,12 dan 24 ujung konektor serat dan perakitan
- Solusi ekonomis untuk pemutusan massa serat
- Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
- Kabel bundar bergelombang, kabel oval dan pilihan pita telanjang tersedia
- Kotak berkode warna yang tersedia untuk membedakan jenis serat, jenis polish dan/atau kelas konektor
- Baik dalam pengulangan dan pertukaran
Aplikasi
Semua konektor MPO OMC berasal dari Senko/Nissin/Sumitomo. MPO Fiber Patch Cord adalah jenis kabel dengan kepadatan tinggi yang umumnya digunakan dalam tiga bidang.
- Aplikasi Data Center dengan lingkungan tingkat tinggi yang padat
- Serat optik ke gedung
- Aplikasi konektor internal dalam peralatan serat.
Peraturan Penamaan & Informasi Konfirmasi Pesenan:
Tekan Pull Tab Untuk Senko MPO
MPO-MPO 12F Fiber Patch Cord gambar.
| Total Panjang ((L) ((m) |
panjang toleransi ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| ️ + 0,5% x L/-0 |
|
Tiga Metode Koneksi Membantu Mempertahankan Polaritas MTP/MPO yang Tepat
Solusi Polaritas Base-24
Untuk mengatasi meningkatnya permintaan untuk bandwidth yang lebih tinggi, kabel MTP / MPO 24-serat diperkenalkan untuk memfasilitasi migrasi ke jaringan 100G.Ini menggandakan kepadatan kabel 12-serat dalam jejak yang sama, yang mengurangi jumlah serat, memungkinkan untuk jalur kabel yang lebih sedikit, dan meningkatkan aliran udara.OMC merekomendasikan kabel batang MTP/MPO Tipe A (key-up-to-key-down). Dengan jenis kami A dan jenis AF kaset, tidak perlu untuk A-to-A patch kabel lagi. metode konektivitas diilustrasikan dalam gambar berikut
Zion Komunikasi panas kabel batang
- 7236001 ZCM1122HIA1X: MPO Wanita Ke MPO Wanita SM 3.0mm LSZH 12 Serat MPO Patch Cord Custom Meters.
- 7236002 ZCM1152HIA1X: MPO Wanita Ke MPO Wanita SM 3.0mm LSZH 24 Serat MPO Patch Cord Custom Meters.
- 7236003 ZCM1127HLA1X: MPO Wanita Ke MPO Wanita OM3 3.0mm LSZH 12 Serat MPO Patch Cord Custom Meters.
- 7236004 ZCM1157HLA1X: MPO Wanita Ke MPO Wanita OM3 3.0mm LSZH 24 Serat MPO Patch Cord Custom Meters.
- 7236005 ZCM1128HMA1X: MPO Wanita Ke MPO Wanita OM4 3.0mm LSZH 12 Serat MPO Patch Cord Custom Meters.
- 7236006 ZCM1158HMA1X: MPO Wanita Ke MPO Wanita OM4 3.0mm LSZH 24 Serat MPO Patch Cord Custom Meters.
- 7236007 ZCM2122HIA1X: MTP Wanita Ke MTP Wanita SM 3.0mm LSZH 12 Serat MTP Patch Cord Custom Meters.
- 7236008 ZCM2152HIA1X: MTP Wanita Ke MTP Wanita SM 3.0mm LSZH 24 Serat MTP Patch Cord Custom Meters.
- 7236009 ZCM2127HLA1X: MTP Wanita Ke MTP Wanita OM3 3.0mm LSZH 12 Serat MTP Patch Cord Custom Meters.
- 7236010 ZCM2157HLA1X: MTP Wanita Ke MTP Wanita OM3 3.0mm LSZH 24 Serat MTP Patch Cord Custom Meters.
- 7236011 ZCM2128HMA1X: MTP Wanita Ke MTP Wanita OM4 3.0mm LSZH 12 Serat MTP Patch Cord Custom Meters.
- 7236012 ZCM2158HMA1X: MTP Wanita Ke MTP Wanita OM4 3.0mm LSZH 24 Serat MTP Patch Cord Custom Meters.
Kemasan
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default.
Ukuran karton standar: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.
Kemasan bisa disesuaikan.
Layanan OEM/ODM untuk Anda
- Warna kabel, kata cetak, bahan kabel, warna konektor
- OEM Label, Identify ring, label kabel,kotak, tanda pengiriman
- Tingkat kualitas yang berbeda.
