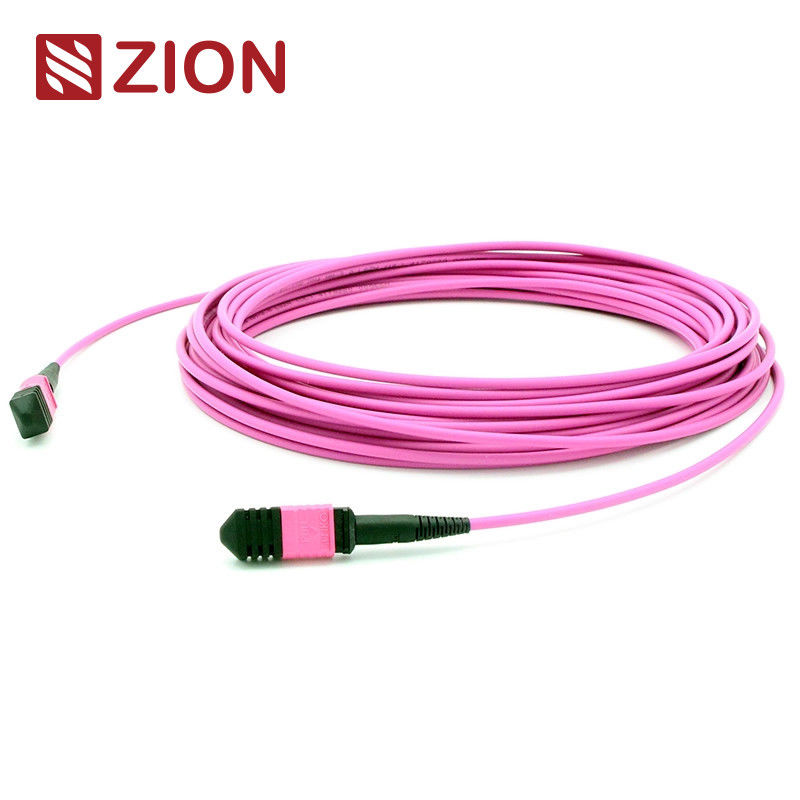

MPO Wanita ke MPO Wanita OM4 3.0mm LSZH 12 Serat MPO Patch Cord Custom Meters
Kode Zion: ZCM1128HMA1X
Deskripsi:
MPO Wanita ke MPO Wanita OM4 3.0mm LSZH 12 Serat Patch Cord
Gambaran umum
Konektor MPO (Multi-Fiber Push On) adalah konektor serat multi-inti dengan kepadatan tinggi yang biasa digunakan dalam aplikasi seperti pusat data, membangun koneksi serat,dan koneksi peralatan optik internal untuk perangkat seperti transceiver optik (40G, 100G, QSFP +).
Kabel patch MPO ini dilengkapi serat multimode OM4, diakhiri dengan konektor MPO di kedua ujungnya, memberikan tautan yang andal dan berkinerja tinggi.Ini mendukung hingga 10G / 40G / 100G tingkat data dan sangat ideal untuk penyebaran cepat di lingkungan kepadatan tinggi.
Standar & Kepatuhan
- Standar:IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, TIA-568-C, dan JIS C5982
- Aplikasi:IEEE 802.3 (40G, 100G) dan 10G Fiber Channel sesuai
Fitur Utama
- Kerugian Penempatan Rendah, Kerugian Pengembalian Tinggi:Memastikan koneksi yang handal dan berkualitas tinggi.
- Konektivitas Multi-Fiber:Tersedia dalam 4, 8, 12, dan 24 serat.
- Desain Ruggedized:Mendukung kabel bulat dan oval.
- Fleksibilitas:Dirancang untuk pemutusan massa dan mudah mengganti konektor panel patch.
- Rumah dengan kode warna:Aqua housing untuk serat multimode OM4.
Kinerja optik
- Kerugian Penempatan (MPO):
- Kerugian standar: ≤0,6 dB (maksimum), ≤0,5 dB (tipikal)
- Super Low Loss: ≤0,35 dB (max), ≤0,2 dB (tipikal)
- Kembali kerugian:
- ≥ 25 dB untuk konektor MPO
- Daya tahan:Perubahan ≤0,3 dB setelah 200 kawin
- Suhu operasi:-40°C sampai +85°C
Aplikasi
- Pusat Data:Solusi kabel kepadatan tinggi untuk penyebaran yang lebih cepat.
- Serat ke Bangunan:Koneksi tulang punggung yang efisien.
- Koneksi peralatan serat internal:Kaset interkoneksi, panel tambalan, dan kipas angin yang kokoh.
Peraturan Penamaan & Informasi Konfirmasi Pesenan:
Tekan Pull Tab Untuk Senko MPO
MPO-MPO 12F Fiber Patch Cord gambar.
Panjang keseluruhan ((L) ((m): panjang toleransi ((cm)
011040
Tiga Metode Koneksi Membantu Mempertahankan Polaritas MTP/MPO yang Tepat
1. Polaritas A koneksi
Kabel MPO Polaritas A menggunakan desain tombol ke atas, tombol ke bawah.
konektor adalah sesuai dengan posisi 1 dari konektor lain. tidak ada polaritas flip. oleh karena itu ketika kita menggunakan polaritas kabel MTP untuk koneksi,kita harus menggunakan kabel patch duplex A-B di satu ujung dan kabel patch duplex A-A di ujung lain. Karena dalam tautan ini, Rx1 harus terhubung ke Tx1. Jika kita tidak menggunakan kabel patch dupleks A-A, menurut prinsip desain polaritas kabel A MTP, serat 1 dapat mengirimkan ke serat 1,Artinya Rx1 dapat mengirimkan ke Rx1, yang dapat menyebabkan kesalahan.
2Koneksi Polaritas B.
Kabel MTP Polaritas B menggunakan desain key up, key up. Oleh karena itu, seperti yang ditunjukkan pada gambar di bawah ini, posisi 1 dari satu konektor sesuai dengan posisi 12 dari konektor lain. Oleh karena itu,ketika kita menggunakan kabel MTP polaritas B untuk koneksi, kita harus menggunakan kabel patch duplex A-B di kedua ujung. karena kunci ke desain kunci untuk membantu membalik polaritas, yang membuat serat 1 mengirimkan ke serat 12, yaitu Rx1 mengirimkan ke Tx1.
3Polaritas C koneksi
Seperti kabel MPO polaritas A, kabel MPO polaritas C juga menggunakan desain kunci ke atas, kunci ke bawah.yang membuat posisi 1 dari satu konektor sesuai dengan posisi 2 dari
Seperti yang ditunjukkan pada gambar di bawah ini, ketika kita menggunakan kabel MTP polaritas C untuk koneksi, kita harus menggunakan kabel patch dupleks A-B di kedua ujungnya.Karena desain serat silang membantu untuk membalik polaritas, yang membuat serat 1 mengirimkan ke serat 2, yaitu Rx1 mengirimkan ke Tx1.
Catatan: Jenis Polaritas adalah dalam aturan penamaan berikut-Polaritas A;Polaritas B;Polaritas C
Zion Komunikasi panas kabel batang
- 7236001 ZCM1122HIA1X: MPO Wanita Ke MPO Wanita SM 3.0mm LSZH 12 Serat MPO Patch Cord Custom Meters
- 7236002 ZCM1152HIA1X: MPO Wanita Ke MPO Wanita SM 3.0mm LSZH 24 Serat MPO Patch Cord Custom Meters
- 7236003 ZCM1127HLA1X: MPO Wanita Ke MPO Wanita OM3 3.0mm LSZH 12 Serat MPO Patch Cord Custom Meters
- 7236004 ZCM1157HLA1X: MPO Wanita Ke MPO Wanita OM3 3.0mm LSZH 24 Serat MPO Patch Cord Custom Meters
- 7236005 ZCM1128HMA1X: MPO Wanita Ke MPO Wanita OM4 3.0mm LSZH 12 Serat MPO Patch Cord Custom Meters
- 7236006 ZCM1158HMA1X: MPO Wanita Ke MPO Wanita OM4 3.0mm LSZH 24 Serat MPO Patch Cord Custom Meters
- 7236007 ZCM2122HIA1X: MTP Wanita Ke MTP Wanita SM 3.0mm LSZH 12 Serat MTP Patch Cord Custom Meters
- 7236008 ZCM2152HIA1X: MTP Wanita Ke MTP Wanita SM 3.0mm LSZH 24 Serat MTP Patch Cord Custom Meters
- 7236009 ZCM2127HLA1X: MTP Wanita Ke MTP Wanita OM3 3.0mm LSZH 12 Serat MTP Patch Cord Custom Meters
- 7236010 ZCM2157HLA1X: MTP Wanita Ke MTP Wanita OM3 3.0mm LSZH 24 Serat MTP Patch Cord Custom Meters
- 7236011 ZCM2128HMA1X: MTP Wanita Ke MTP Wanita OM4 3.0mm LSZH 12 Serat MTP Patch Cord Custom Meters
- 7236012 ZCM2158HMA1X: MTP Wanita Ke MTP Wanita OM4 3.0mm LSZH 24 Serat MTP Patch Cord Custom Meters
Kemasan
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default.
Ukuran karton standar: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.
Kemasan bisa disesuaikan.
Layanan OEM/ODM untuk Anda
- Warna kabel, kata cetak, bahan kabel, warna konektor
- OEM Label, Identify ring, label kabel,kotak, tanda pengiriman
- Tingkat kualitas yang berbeda.
