Daya tahan: | <0,3dB perubahan tipikal, 200 perkawinan | Dapat dipertukarkan: | ≤0.2dB |
---|---|---|---|
Daya tarik: | >70N | Plug-in kali: | ≤ 500 |
Suhu Operasional (℃): | -40 hingga + 85°C | ||
Cahaya Tinggi: | Jumper Serat Mpo 24 Serat,Jumper Serat Mpo LSZH 3.0mm |
Kode Sion | Deskripsi Sion | |||||||

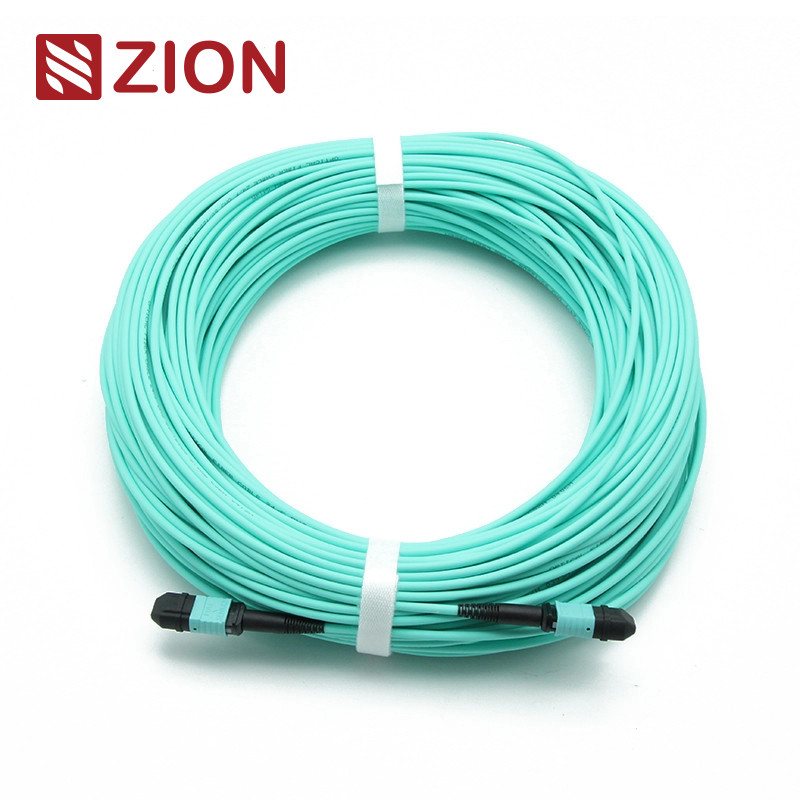

ZCM1157HLA1X | MPO Perempuan Ke MPO Perempuan OM3 3.0mm LSZH 24 Serat MPO Patch Cord Meter Kustom | |||||||
Konektor MPO adalah jenis penghubung serat.MPO (Multi-Fiber Push On) adalah tipe penghubung serat multi-core.Sistem pra-koneksi serat kepadatan tinggi MPO saat ini terutama digunakan dalam penerapan lingkungan kepadatan tinggi pusat data, penerapan serat optik ke gedung, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik , 40G, 100G, QSFP+. | ||||||||
Jenis konektor MPO dibedakan menurut peraturan IEC 61754-7: nomor inti (nomor larik), kepala laki-laki (Pria, Wanita), polaritas (PC atau APC). | ||||||||
Kabel Patch Serat MPO-MPO 3.0mm LSZH.MPO Fiber Patch Cord diakhiri dengan konektor MPO di kedua ujungnya.MPO Fiber Patch Cord menghubungkan modul MPO bersama sebagai tautan permanen.Kabel Patch Serat MPO tersedia dengan 12, 24, 48,60,72, 96,144 serat.Mendukung kecepatan hingga solusi pusat data 10/40/100Gbps.Mereka biasanya diadopsi untuk menghubungkan kaset, panel atau fan-out MPO yang kokoh, dan untuk memfasilitasi pemasangan kabel tulang punggung kepadatan tinggi yang cepat di pusat data dan lingkungan serat tinggi lainnya.Selain itu, MPO juga memberikan banyak fleksibilitas dan kemudahan begitu Anda harus mengubah gaya konektor di panel tambalan.Alih-alih mengganti konektor pada batang kabel, cukup memasang kaset baru dengan gaya konektor baru di sisi sambungan silang panel tambalan. | ||||||||
Kabel Patch Serat MPO-MPO 12F dirancang untuk koneksi langsung optik 40G QSFP+ SR4, 40G QSFP+ CSR4, dan 100G QSFP28 SR4 dan pusat data kepadatan tinggi. |
Standar Industri Konektor:
Penyambung | Referensi | Detail Perumahan | ||||||
Mode Tunggal MPO | IEC 61754-7 | SM APC: Konektor hijau + boot hitam (Standard Loss MPO) SM APC: Konektor kuning + boot hitam (MPO kerugian super rendah) |
||||||
Multimode MPO | IEC 61754-7 | OM1 & OM2 PC: konektor Beige+boot hitam (Standard Loss MPO) PC OM3&OM4: konektor Aqua+boot hitam (MPO standar & kerugian super rendah) PC OM3&OM4: Konektor Heather Violet+boot hitam (MPO kerugian standar) |
Memenuhi Standar IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Sesuai dengan TIA-604-5(FOCIS5) Kabel terstruktur per TIA-568-C | ||||||||
Sesuai dengan Saluran Serat 10G | ||||||||
40G dan 100G IEEE 802.3 |
Spesifikasi Optik:
Item spesifikasi. | Mode tunggal (APC 8 derajat dipoles) | Multimode (PC Flat polish) | ||||||
kehilangan penyisipan (MPO) (IEC 61300-3-34) |
Kerugian standar:≤0.75dB(maks), ≤0.50dB(Umum) Kerugian Super Rendah:≤0.35dB(maks), ≤0.20dB(Umum) |
Kerugian standar:≤0.6dB(maks), ≤0.50(Umum) Kerugian Super Rendah:≤0.35dB(maks) , ≤0.20dB(Umum) |
||||||
Kerugian insersi (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Kerugian pengembalian (MPO) | ≥60dB(pemolesan 8 derajat) | ≥25dB | ||||||
Kerugian pengembalian (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
Daya tahan | <0,3dBperubahan tipikal, 200 perkawinan | |||||||
Dapat dipertukarkan | ≤0.2dB | |||||||
Daya tarik | >70N | |||||||
Plug-in kali | ≤500 | |||||||
Suhu Operasional (℃) | ·-40 hingga + 85°C |
Fitur: | ||||||||
Kerugian penyisipan rendah, kerugian pengembalian tinggi | ||||||||
Konektor Multi-serat berbasis MT, terminasi dan rakitan konektor serat 4,8,12 dan 24 | ||||||||
Solusi ekonomis untuk penghentian serat secara massal | ||||||||
Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar | ||||||||
Kabel bundar yang kokoh, kabel oval, dan opsi pita telanjang tersedia | ||||||||
Rumah berkode warna tersedia untuk membedakan jenis serat, jenis pemoles dan/atau tingkat konektor | ||||||||
Bagus dalam pengulangan dan pertukaran |
Aplikasi: | ||||||||||||||||||||||||||||||||||||||||||||
|
Aturan Penamaan & Informasi Konfirmasi Pesanan:
Dorong Tarik Tab Untuk Senko MPO
Gambar Kabel Patch Serat MPO-MPO 12F.
Panjang Keseluruhan (L) (m) | panjang toleransi (cm) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<L<40 | +15/-0 | |||||||
40<L | '+0,5% x L/-0 |
Tiga Metode Koneksi Membantu Menjaga Polaritas MTP/MPO yang Tepat
Solusi Polaritas Basis-24
Untuk mengejar peningkatan permintaan bandwidth yang lebih tinggi, kabel MTP/MPO 24-fiber diperkenalkan untuk memfasilitasi migrasi ke jaringan 100G.Ini menggandakan kerapatan kabel 12-serat di tapak yang sama, yang mengurangi jumlah serat, memungkinkan lebih sedikit jalur kabel, dan meningkatkan aliran udara.Namun, pemeliharaan polaritas kabel MTP/MPO basis-24 lebih rumit.OMC merekomendasikan kabel trunk MTP/MPO Tipe A (key-up ke key-down).Dengan kaset Tipe A dan Tipe AF kami, tidak perlu lagi kabel patch A-to-A.Metode konektivitas diilustrasikan pada gambar berikut |
Kabel Hot TRUNK Zion Communication
Kode Sion | Deskripsi Sion | |||||||
7236001 | ZCM1122HIA1X | MPO Perempuan Ke MPO Perempuan SM 3.0mm LSZH 12 Serat MPO Patch Cord Meter Kustom | ||||||
7236002 | ZCM1152HIA1X | MPO Perempuan Ke MPO Perempuan SM 3.0mm LSZH 24 Serat MPO Patch Cord Meter Kustom | ||||||
7236003 | ZCM1127HLA1X | MPO Perempuan Ke MPO Perempuan OM3 3.0mm LSZH 12 Serat MPO Patch Cord Meter Kustom | ||||||
7236004 | ZCM1157HLA1X | MPO Perempuan Ke MPO Perempuan OM3 3.0mm LSZH 24 Serat MPO Patch Cord Meter Kustom | ||||||
7236005 | ZCM1128HMA1X | MPO Perempuan Ke MPO Perempuan OM4 3.0mm LSZH 12 Serat MPO Patch Cord Meter Kustom | ||||||
7236006 | ZCM1158HMA1X | MPO Perempuan Ke MPO Perempuan OM4 3.0mm LSZH 24 Serat MPO Patch Cord Meter Kustom | ||||||
7236007 | ZCM2122HIA1X | MTP Female Ke MTP Female SM 3.0mm LSZH 12 Serat MTP Patch Cord Meter Kustom | ||||||
7236008 | ZCM2152HIA1X | MTP Female Ke MTP Female SM 3.0mm LSZH 24 Serat MTP Patch Cord Meter Kustom | ||||||
7236009 | ZCM2127HLA1X | MTP Female Ke MTP Female OM3 3.0mm LSZH 12 Serat MTP Patch Cord Meter Kustom | ||||||
7236010 | ZCM2157HLA1X | MTP Female Ke MTP Female OM3 3.0mm LSZH 24 Serat MTP Patch Cord Meter Kustom | ||||||
7236011 | ZCM2128HMA1X | MTP Female Ke MTP Female OM4 3.0mm LSZH 12 Serat MTP Patch Cord Meter Kustom | ||||||
7236012 | ZCM2158HMA1X | MTP Female Ke MTP Female OM4 3.0mm LSZH 24 Serat MTP Patch Cord Meter Kustom |
Kemasan
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default. Ukuran karton standar: 34*22*15 cm;44*34*24 cm ;54*39*34 cm.Karton mana yang akan digunakan tergantung pada Qty barang.Pengepakan dapat disesuaikan. | ||||||||
Layanan OEM/ODM untuk Anda
1. Warna kabel, kata cetak, bahan jaket kabel, warna konektor | ||||||||
2. Label OEM, Identifikasi cincin, label kabel,kotak, tanda pengiriman | ||||||||
3. Tingkat kualitas yang berbeda. |
