Informasi Detail

Daya tahan:	<0,3dB perubahan tipikal, 200 perkawinan	Dapat dipertukarkan:	≤0.2dB
Kekuatan tarik:	>70N	Plug-in kali:	≤ 500
Suhu Operasional (℃）:	-40 hingga + 85°C

Deskripsi Produk

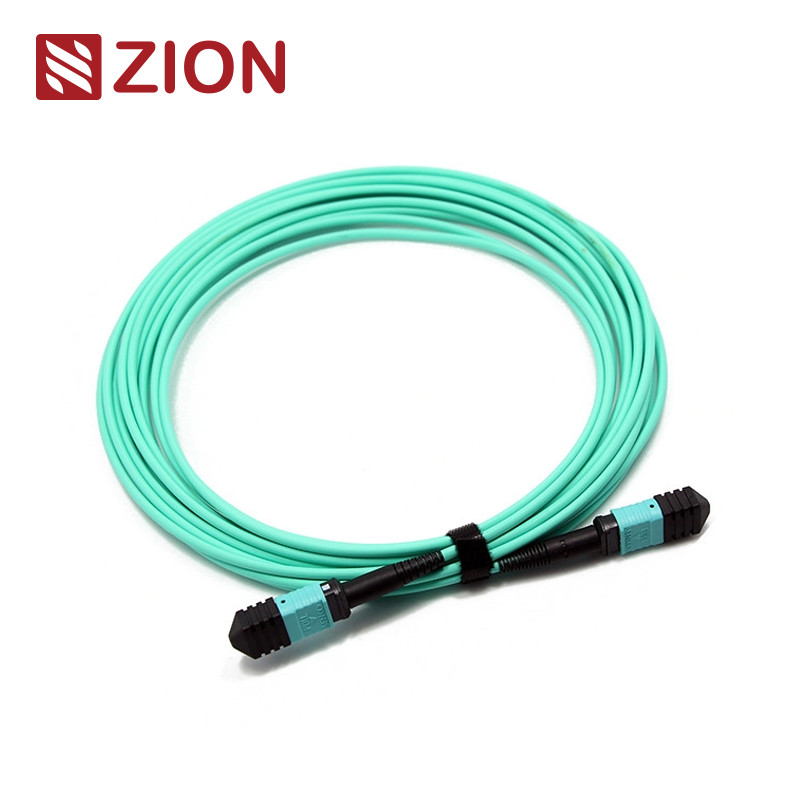

MPO Wanita ke MPO Wanita OM3 3.0mm LSZH 12 Serat MPO Patch Cord Custom Meters

Kode Zion dan Deskripsi

Kode Zion: ZCM1127HLA1X
Zion Deskripsi: MPO Wanita ke MPO Wanita OM3 3.0mm LSZH 12 Serat MPO Patch Cord (Custom Meter)

Gambaran umum

Konektor MPO adalah konektor serat multi-inti dengan kepadatan tinggi yang dirancang untuk kebutuhan transmisi data modern.infrastruktur bangunan serat optik, dan koneksi perangkat optik internal untuk sistem seperti transceiver 40G, 100G, dan QSFP+.

Fitur Kabel Patch MPO

Konstruksi: Terakhir dengan konektor MPO di kedua ujungnya, menghubungkan modul MPO sebagai tautan permanen.
Konfigurasi: Tersedia dalam berbagai konfigurasi serat: 12, 24, 48, 60, 72, 96, dan 144 serat.
Tingkat Data: Mendukung hingga 10/40/100Gbps.
Fleksibilitas: Mudah dikonfigurasi kembali dengan mengganti kaset alih-alih konektor batang kabel.
Aplikasi:

Menghubungkan kaset, panel, dan kipas MPO.

Pengerahan cepat dalam konfigurasi kabel kepadatan tinggi.

Dirancang untuk 40G QSFP+ SR4, 40G QSFP+ CSR4, dan 100G QSFP28 SR4 optik.

Konektor Standar Industri

MPO Single ModeReferensi:IEC 61754-7

MPO Single ModeRincian tempat tinggal:SM APC (konektor hijau/kuning + boot hitam)

MPO MultimodeReferensi:IEC 61754-7

MPO MultimodeRincian tempat tinggal:OM1/OM2 (Beige), OM3/OM4 (Aqua/Heather Violet)

Spesifikasi optik

Rugi Penempatan (MPO)Modus tunggal (APC):Standar: ≤0,75dB; Kerugian Rendah: ≤0,35dB

Rugi Penempatan (MPO)Multimode (PC):Standar: ≤0,6dB; Kerugian Rendah: ≤0,35dB

Kembali kerugian (MPO)Modus tunggal (APC):≥ 60dB

Kembali kerugian (MPO)Multimode (PC):≥ 25dB

Daya tahanModus tunggal (APC):<0,3dB perubahan khas (200 perkawinan)

Kekuatan tarikModus tunggal (APC):> 70N

Suhu operasiModus tunggal (APC):-40°C sampai +85°C

Fitur Utama

Kerugian Rendah: Berkinerja tinggi dengan kerugian penempatan rendah dan kerugian pengembalian tinggi.
Pilihan yang Kuat: Tersedia dengan kabel bulat, kabel oval, dan pilihan pita telanjang.
Identifikasi: Kotak yang dikodekan warna untuk mudah membedakan jenis serat dan kelas.
Kompatibilitas: Dapat dipertukarkan untuk sistem kabel terstruktur dan sesuai dengan standar global (IEC 61754-7, Telcordia GR-1435-CORE, TIA-568-C).

Aplikasi

Pusat Data dengan Kepadatan Tinggi: Mendukung persyaratan kabel yang padat secara efisien.
Infrastruktur Serat Optik: Ideal untuk membangun konektivitas.
Sambungan optik internal: Menyediakan koneksi yang andal untuk peralatan serat.

Peraturan Penamaan & Informasi Konfirmasi Pesenan:

12 Serat MPO Perempuan Ke MPO Perempuan OM3 3.0mm LSZH MPO Patch Cord Meter Kustom 1

Tekan Pull Tab Untuk Senko MPO

12 Serat MPO Perempuan Ke MPO Perempuan OM3 3.0mm LSZH MPO Patch Cord Meter Kustom 2

MPO-MPO 12F Fiber Patch Cord gambar.

12 Serat MPO Perempuan Ke MPO Perempuan OM3 3.0mm LSZH MPO Patch Cord Meter Kustom 3

Panjang keseluruhan ((L) ((m): panjang toleransi ((cm)
011040

Tiga Metode Koneksi Membantu Mempertahankan Polaritas MTP/MPO yang Tepat

12 Serat MPO Perempuan Ke MPO Perempuan OM3 3.0mm LSZH MPO Patch Cord Meter Kustom 4

1. Polaritas A koneksi

Kabel MPO Polaritas A menggunakan desain tombol ke atas, tombol ke bawah.
konektor adalah sesuai dengan posisi 1 dari konektor lain. tidak ada polaritas flip. oleh karena itu ketika kita menggunakan polaritas kabel MTP untuk koneksi,kita harus menggunakan kabel patch duplex A-B di satu ujung dan kabel patch duplex A-A di ujung lain. Karena dalam tautan ini, Rx1 harus terhubung ke Tx1. Jika kita tidak menggunakan kabel patch dupleks A-A, menurut prinsip desain polaritas kabel A MTP, serat 1 dapat mengirimkan ke serat 1,Artinya Rx1 dapat mengirimkan ke Rx1, yang dapat menyebabkan kesalahan.

12 Serat MPO Perempuan Ke MPO Perempuan OM3 3.0mm LSZH MPO Patch Cord Meter Kustom 5

2Koneksi Polaritas B.

Kabel MTP Polaritas B menggunakan desain key up, key up. Oleh karena itu, seperti yang ditunjukkan pada gambar di bawah ini, posisi 1 dari satu konektor sesuai dengan posisi 12 dari konektor lain. Oleh karena itu,ketika kita menggunakan kabel MTP polaritas B untuk koneksi, kita harus menggunakan kabel patch duplex A-B di kedua ujung. karena kunci ke desain kunci untuk membantu membalik polaritas, yang membuat serat 1 mengirimkan ke serat 12, yaitu Rx1 mengirimkan ke Tx1.

12 Serat MPO Perempuan Ke MPO Perempuan OM3 3.0mm LSZH MPO Patch Cord Meter Kustom 6

3Polaritas C koneksi

Seperti kabel MPO polaritas A, kabel MPO polaritas C juga menggunakan desain kunci ke atas, kunci ke bawah.yang membuat posisi 1 dari satu konektor sesuai dengan posisi 2 dari
Seperti yang ditunjukkan pada gambar di bawah ini, ketika kita menggunakan kabel MTP polaritas C untuk koneksi, kita harus menggunakan kabel patch dupleks A-B di kedua ujungnya.Karena desain serat silang membantu untuk membalik polaritas, yang membuat serat 1 mengirimkan ke serat 2, yaitu Rx1 mengirimkan ke Tx1.

12 Serat MPO Perempuan Ke MPO Perempuan OM3 3.0mm LSZH MPO Patch Cord Meter Kustom 7

Catatan: Jenis Polaritas adalah dalam aturan penamaan berikut-Polaritas A;Polaritas B;Polaritas C

Zion Komunikasi panas kabel batang

7236001|ZCM1122HIA1X

MPO Wanita ke MPO Wanita SM 3.0mm LSZH 12 Serat Patch Cord
Kabel patch serat mode tunggal untuk pusat data berkecepatan tinggi dan kabel tulang belakang.

7236002|ZCM1152HIA1X

MPO Wanita ke MPO Wanita SM 3.0mm LSZH 24 Serat Patch Cord
Solusi mode tunggal dengan kepadatan tinggi yang mendukung 40G/100G Ethernet.

7236003|ZCM1127HLA1X

MPO Wanita ke MPO Wanita OM3 3.0mm LSZH 12 Serat Patch Cord
Konektivitas serat multimode untuk jaringan 10G / 40G / 100G. Dibangun untuk daya tahan dan keamanan di pusat data.

7236004|ZCM1157HLA1X

MPO Wanita ke MPO Wanita OM3 3.0mm LSZH 24 Serat Patch Cord
Dioptimalkan untuk jaringan multimode (OM3) dengan kepadatan tinggi, menawarkan kinerja yang andal dan rendah kerugian.

7236005|ZCM1128HMA1X

MPO Wanita ke MPO Wanita OM4 3.0mm LSZH 12 Serat Patch Cord
Dirancang untuk koneksi multimode (OM4) kecepatan tinggi.

7236006|ZCM1158HMA1X

MPO Wanita ke MPO Wanita OM4 3,0mm LSZH 24 Serat Patch Cord
Solusi multimode yang efisien dan andal untuk jaringan 40G/100G dalam pengaturan kepadatan tinggi.

7236007|ZCM2122HIA1X

MTP Wanita ke MTP Wanita SM 3.0mm LSZH 12 Serat Patch Cord
Kabel patch serat mode tunggal dengan konektor MTP untuk koneksi kecepatan tinggi dan aman.

7236008|ZCM2152HIA1X

MTP Wanita ke MTP Wanita SM 3.0mm LSZH 24 Serat Patch Cord
Konektivitas mode tunggal berkinerja tinggi untuk aplikasi pusat data yang menuntut.

7236009|ZCM2127HLA1X

MTP Wanita ke MTP Wanita OM3 3.0mm LSZH 12 Serat Patch Cord
Solusi multimode (OM3) untuk jaringan kepadatan tinggi, menawarkan daya tahan dan kinerja yang unggul.

7236010|ZCM2157HLA1X

MTP Wanita ke MTP Wanita OM3 3,0mm LSZH 24 Serat Patch Cord
Dirancang untuk penyebaran cepat dan jaringan yang efisien di lingkungan multimode (OM3).

7236011|ZCM2128HMA1X

MTP Wanita ke MTP Wanita OM4 3.0mm LSZH 12 Serat Patch Cord
Konektivitas multimode canggih (OM4) untuk jaringan berkecepatan tinggi di pusat data dan perusahaan.

7236012|ZCM2158HMA1X

MTP Wanita ke MTP Wanita OM4 3.0mm LSZH 24 Serat Patch Cord
Kabel patch yang handal dan kuat mendukung transfer data berkecepatan tinggi dalam sistem multimode (OM4).

Kemasan

Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default.

Ukuran karton standar: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.

Kemasan bisa disesuaikan.

12 Serat MPO Perempuan Ke MPO Perempuan OM3 3.0mm LSZH MPO Patch Cord Meter Kustom 8

Layanan OEM/ODM untuk Anda

Warna kabel, kata cetak, bahan kabel, warna konektor
OEM Label, Identify ring, label kabel,kotak, tanda pengiriman
Tingkat kualitas yang berbeda.

	MPO Wanita Ke MPO Wanita SM 3.0mm LSZH 12 Serat MPO Patch Cord Custom Meters	MPO-MTP Patch Cord,MTP/MPO,Komponen optik,Jaringan Optik
	MPO Wanita Ke MPO Wanita SM 3.0mm LSZH 24 Serat MPO Patch Cord Custom Meters	MPO-MTP Patch Cord,MTP/MPO,Komponen optik,Jaringan Optik
	MPO Wanita ke MPO Wanita OM3 3.0mm LSZH 12 Serat MPO Patch Cord Custom Meters	MPO-MTP Patch Cord,MTP/MPO,Komponen optik,Jaringan Optik
	MPO Wanita ke MPO Wanita OM3 3.0mm LSZH 24 Serat MPO Patch Cord Custom Meters	MPO-MTP Patch Cord,MTP/MPO,Komponen optik,Jaringan Optik
	MPO Wanita ke MPO Wanita OM4 3.0mm LSZH 12 Serat MPO Patch Cord Custom Meters	MPO-MTP Patch Cord,MTP/MPO,Komponen optik,Jaringan Optik
	MPO Wanita ke MPO Wanita OM4 3.0mm LSZH 24 Serat MPO Patch Cord Custom Meters	MPO-MTP Patch Cord,MTP/MPO,Komponen optik,Jaringan Optik
	MTP Wanita Ke MTP Wanita SM 3.0mm LSZH 12 Serat MTP Patch Cord Custom Meters	MPO-MTP Patch Cord,MTP/MPO,Komponen optik,Jaringan Optik
	MTP Wanita Ke MTP Wanita SM 3.0mm LSZH 24 Serat MTP Patch Cord Custom Meters	MPO-MTP Patch Cord,MTP/MPO,Komponen optik,Jaringan Optik
	MTP Wanita ke MTP Wanita OM3 3.0mm LSZH 12 Serat MTP Patch Cord Custom Meters	MPO-MTP Patch Cord,MTP/MPO,Komponen optik,Jaringan Optik
	MTP Wanita ke MTP Wanita OM3 3.0mm LSZH 24 Serat MTP Patch Cord Custom Meters	MPO-MTP Patch Cord,MTP/MPO,Komponen optik,Jaringan Optik

Label:

Tempat asal:	Cina
Nama merek:	HELLOSIGNAL® OR OEM

Kuantitas min Order:	50 BUAH
Kemasan rincian:	10 PC / Kantong Plastik
Waktu pengiriman:	Biasanya 25 hari setelah menerima deposit.
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	tidak ada batas
