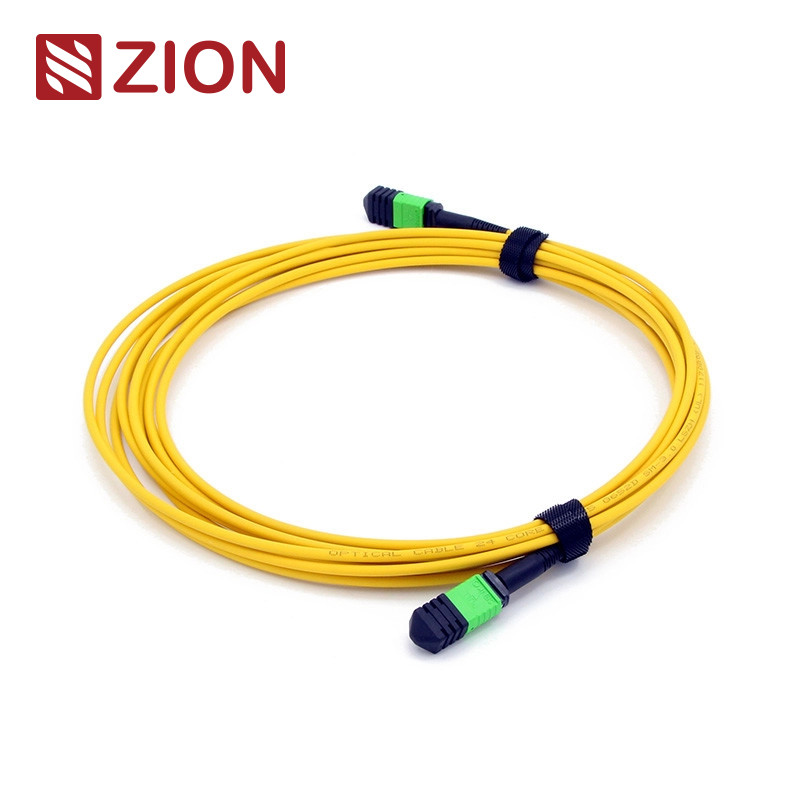

12 Serat MPO Female Ke MPO Female Singlemode 3.0mm LSZH MPO Patch Cord
Kabel Patch Serat MPO-MPO 12F adalah solusi serat optik berkinerja tinggi dan berkepadatan tinggi yang dirancang untuk lingkungan pusat data modern. Kabel patch ini memberikan daya tahan yang luar biasa, kehilangan penyisipan yang rendah, dan kehilangan balik yang tinggi untuk transmisi data berkecepatan tinggi yang andal.
Fitur Utama
- Tipe Konektor: MPO di kedua ujungnya, sesuai dengan IEC 61754-7
- Jumlah Serat: 12 serat; juga tersedia dalam 24, 48, 72, 96, dan 144 serat
- Jaket Kabel: LSZH 3.0mm yang diperkuat untuk keselamatan dan kepatuhan lingkungan
- Pilihan Poles:
- Mode Tunggal (SM) APC: ≤0.35dB (Kehilangan Super Rendah), ≥60dB kehilangan balik
- Multi-Mode (MM) PC: ≤0.6dB kehilangan penyisipan, ≥35dB kehilangan balik
- Daya Tahan: Tahan hingga 200 kali kawin dengan perubahan kinerja minimal
- Suhu Pengoperasian: -40°C hingga +85°C untuk berbagai kondisi lingkungan
- Rumah berkode warna untuk memudahkan identifikasi jenis serat, poles, dan kelas konektor
Aplikasi
- Pusat Data: Ideal untuk pengkabelan tulang punggung berkepadatan tinggi yang mendukung Ethernet 10G, 40G, dan 100G (misalnya, 40G QSFP+ SR4, 100G QSFP28 SR4)
- Fiber-to-the-Building (FTTB): Untuk menghubungkan jaringan optik di dalam gedung
- Konektivitas Peralatan Optik: Terintegrasi secara mulus dengan transceiver, kaset, dan panel patch
Standar dan Kepatuhan
Memenuhi standar IEC 61754-7, IEC 61755, dan Telcordia GR-1435-CORE. Kompatibel dengan sistem pengkabelan terstruktur TIA-568-C dan mendukung persyaratan IEEE 802.3 untuk Ethernet 40G dan 100G.
Mengapa Memilih Kabel Patch MPO-MPO?
- Penyebaran yang disederhanakan dengan konektor terminasi massal
- Ekonomis untuk instalasi berkepadatan tinggi dengan skalabilitas
- Kemampuan beradaptasi yang cepat untuk perubahan jenis konektor melalui kaset modular
Aturan Penamaan & Informasi Konfirmasi Pesanan
Tab Tarik Dorong Untuk Senko MPO
Gambar Kabel Patch Serat MPO-MPO 12F
| Panjang Keseluruhan (L)(m) |
Toleransi Panjang (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Tiga Metode Koneksi untuk Polaritas MTP/MPO
Koneksi Polaritas A
Kabel MPO Polaritas A menggunakan desain kunci atas, kunci bawah. Posisi 1 dari satu konektor sesuai dengan posisi 1 dari konektor lain tanpa pembalikan polaritas. Saat menggunakan kabel MTP polaritas A, kabel patch dupleks A-B diperlukan di satu ujung dan kabel patch dupleks A-A di ujung lainnya untuk memastikan transmisi sinyal yang tepat.
Koneksi Polaritas B
Kabel MTP Polaritas B menggunakan desain kunci atas, kunci atas. Posisi 1 dari satu konektor sesuai dengan posisi 12 dari konektor lain. Desain ini membalik polaritas, memungkinkan serat 1 untuk mengirim ke serat 12 (Rx1 ke Tx1).
Koneksi Polaritas C
Kabel MPO Polaritas C menggunakan desain kunci atas, kunci bawah dengan konfigurasi silang serat internal. Posisi 1 dari satu konektor sesuai dengan posisi 2 dari konektor lain, membalik polaritas untuk transmisi sinyal yang tepat.
Catatan: Jenis polaritas ditentukan dalam aturan penamaan berikut: Polaritas A, Polaritas B, Polaritas C.
Produk Kabel Patch Serat MPO Zion Communication
7236001: MPO Female ke MPO Female SM 3.0mm LSZH 12 Serat Fiber Optic Patch Cord
Kabel patch MPO Female 12-Serat berkinerja tinggi untuk aplikasi mode tunggal. Menampilkan jaket LSZH 3.0mm, kabel patch ini ideal untuk lingkungan pusat data berkepadatan tinggi dan mendukung koneksi Ethernet 10G, 40G, dan 100G.
7236002: MPO Female ke MPO Female SM 3.0mm LSZH 24 Serat Fiber Optic Patch Cord
Kabel patch MPO Female 24-Serat ini dirancang untuk jaringan mode tunggal yang membutuhkan transmisi data berkecepatan tinggi dalam bentuk yang ringkas.
7236003: MPO Female ke MPO Female OM3 3.0mm LSZH 12 Serat Fiber Optic Patch Cord
Kabel patch multimode MPO Female 12-Serat yang dirancang untuk jaringan OM3, memastikan kinerja optimal untuk Ethernet 40G/100G.
7236004: MPO Female ke MPO Female OM3 3.0mm LSZH 24 Serat Fiber Optic Patch Cord
Kabel patch OM3 MPO Female 24-Serat ini menyediakan konektivitas berkepadatan tinggi dengan kinerja yang andal untuk jaringan multimode.
7236005: MPO Female ke MPO Female OM4 3.0mm LSZH 12 Serat Fiber Optic Patch Cord
Rasakan konektivitas berkepadatan rendah dan tinggi dengan kabel patch OM4 MPO Female 12-Serat ini yang dirancang untuk pusat data modern.
7236006: MPO Female ke MPO Female OM4 3.0mm LSZH 24 Serat Fiber Optic Patch Cord
Kabel patch OM4 24-Serat ini direkayasa untuk aplikasi multimode berkecepatan tinggi dan berkepadatan tinggi.
7236007: MTP Female ke MTP Female SM 3.0mm LSZH 12 Serat Fiber Optic Patch Cord
Kabel patch mode tunggal MTP Female 12-Serat yang menampilkan jaket LSZH 3.0mm untuk konektivitas berkecepatan tinggi yang dapat diskalakan.
7236008: MTP Female ke MTP Female SM 3.0mm LSZH 24 Serat Fiber Optic Patch Cord
Kabel patch MTP Female 24-Serat ini ideal untuk aplikasi mode tunggal yang membutuhkan koneksi berkepadatan tinggi.
7236009: MTP Female ke MTP Female OM3 3.0mm LSZH 12 Serat Fiber Optic Patch Cord
Kabel patch OM3 MTP Female 12-Serat yang andal yang dirancang untuk aplikasi multimode dengan kinerja kehilangan rendah.
7236010: MTP Female ke MTP Female OM3 3.0mm LSZH 24 Serat Fiber Optic Patch Cord
Kabel patch OM3 MTP Female 24-Serat ini mendukung aplikasi multimode berkepadatan tinggi untuk Ethernet 40G dan 100G.
7236011: MTP Female ke MTP Female OM4 3.0mm LSZH 12 Serat Fiber Optic Patch Cord
Untuk jaringan multimode ultra-cepat, kabel patch OM4 MTP Female 12-Serat ini menyediakan konektivitas berkepadatan tinggi dan kehilangan rendah.
7236012: MTP Female ke MTP Female OM4 3.0mm LSZH 24 Serat Fiber Optic Patch Cord
Kabel patch OM4 MTP Female 24-Serat yang dioptimalkan untuk aplikasi multimode di lingkungan berkepadatan tinggi.
Pengemasan
Paket kabel serat optik yang mudah ditangani dan terlindungi dengan baik ini diberi label dan ditandai oleh OMC sebagai default. Ukuran karton standar: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. Pemilihan karton tergantung pada jumlah pesanan. Pengemasan khusus tersedia.
Layanan OEM/ODM
- Warna kabel, teks cetak, bahan jaket kabel, warna konektor
- Label OEM, cincin identifikasi, label kabel, kotak, tanda pengiriman
- Tingkat kualitas yang berbeda tersedia
