Informasi Detail

Panjang Gelombang Tengah (nm):	1270~1610 atau 1271~1611	Spasi Saluran (GHz):	20
Saluran Passband (@-0,5dB bandwidth) (nm):	≥13	Pengarahan (dB):	≥50
Kerugian Pengembalian (dB):	≥45	Penanganan Daya Maksimum (mW):	300

Deskripsi Produk

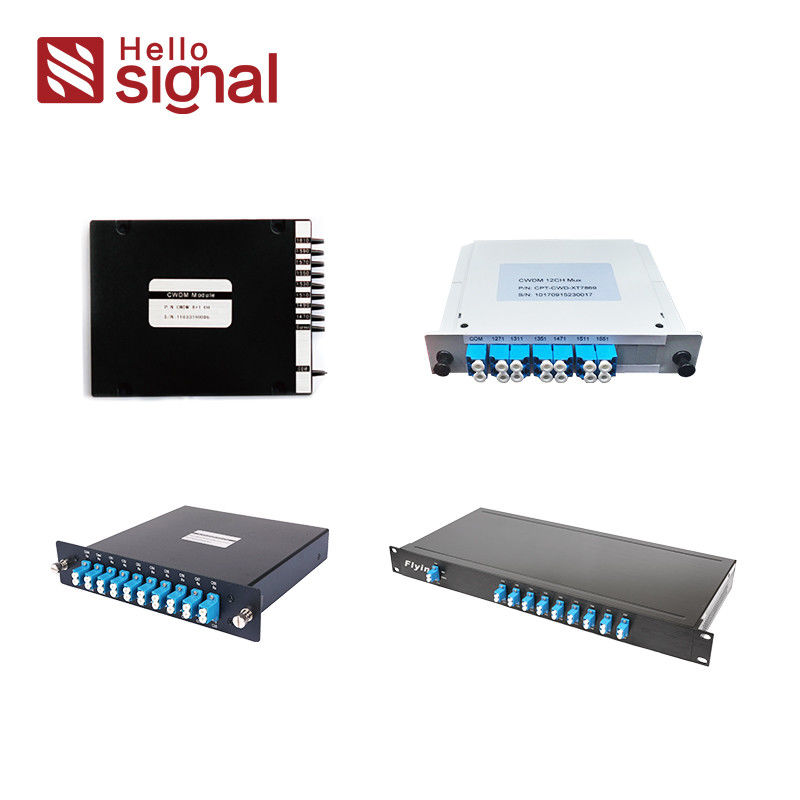

Modul CWDM 4/8/16 Saluran

Fitur

Aplikasi

· Kehilangan penyisipan rendah

· Garis pemantauan

· Band lulus lebar

· Jaringan WDM

· Isolasi saluran tinggi

· Telekomunikasi

· Stabilitas dan keandalan yang tinggi

· Aplikasi seluler

· Bebas epoksi di jalur optik

· Penguat serat optik

· Akses jaringan

Spesifikasi Performa

Parameter

4 Saluran

8 Saluran

16 Saluran

Mux

Demux

Mux

Demux

Mux

Demux

Panjang Gelombang Pusat (nm)

1270~1610 atau 1271~1611

Spasi Saluran (GHz)

Saluran Passband (@-0,5dB bandwidth) (nm)

≥13

Rugi Pemasangan (dB)

≤1.5

≤2.5

Rendah <3,5 Standar<4,5

lsolasi (dB)

Bersebelahan

≥30

Tidak berdekatan

≥40

Insersi Rugi Sensitivitas Suhu (dB)

≤0,5

Pergeseran Suhu Panjang Gelombang (nm / ℃)

≤0.002

Rugi Tergantung Polarisasi (dB)

≤0.2

Dispersi Mode Polarisasi (ps)

≤0,1

Pengarahan (dB)

≥50

Kerugian Pengembalian (dB)

≥45

Penanganan Daya Maksimum (mW)

300

Suhu Operasional (℃)

-10~+70

Suhu Penyimpanan ( ℃)

-40~+85

Dimensi Paket (mm)

L100 x W80 xH10

L120 x W80 x H18

Pemasangan Rak 19”1U

Spesifikasi di atas adalah untuk perangkat tanpa konektor.
Spesifikasi dapat berubah tanpa pemberitahuan.

meminta informasi

CWDM

□

□□

□

Spasi Saluran

Jumlah Saluran

Saluran 1

Kemasan

Diameter Serat

Panjang Serat

Penyambung

C=20nm

04=4 Saluran

27=1270nm

1=Modul Kotak ABS

0=250μm

1=1m

O=Tidak ada

08=8 Saluran

……

2=Rak

1=900μm

2=2m

1=FC/APC

16=16 Saluran

47=1470nm

3=LGXBoX

2=2.0mm

S=Tentukan

2=FC/UPC

18=18 Saluran

49=1490nm

4=Masukkan Kotak

3 = 3,0mm

3=SCI/APC

N=N Saluran

……

5=Tentukan

4=SC/UPC

61=1610nm

5=LC/APC

6=LC/UPC

7=ST

s=Tentukan

CWDM

· Kehilangan penyisipan rendah
· Band lulus lebar
· Isolasi saluran tinggi HDPE 1,02±0,05 mm
· Stabilitas tinggi dan kehandalan Modified Polyethylene
· Bebas epoksi pada jalur optik PET Foil

Label:

Tempat asal:	Cina
Nama merek:	HELLOSIGNAL

Kuantitas min Order:	Tidak terbatas
Kemasan rincian:	10 PC / Kantong Plastik
Waktu pengiriman:	Biasanya 10 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	Tidak terbatas
