Informasi Detail

Panjang Gelombang Operasi (NM):

1260 ~ 1650nm

Panjang serat:

Suhu operasi (℃):

-40 ～ 85

Tipe Konektor:

SC/APC,SC/UPC,LC FC ST

Menyoroti:

pembagi serat optik

pembagi optik plc

Deskripsi Produk

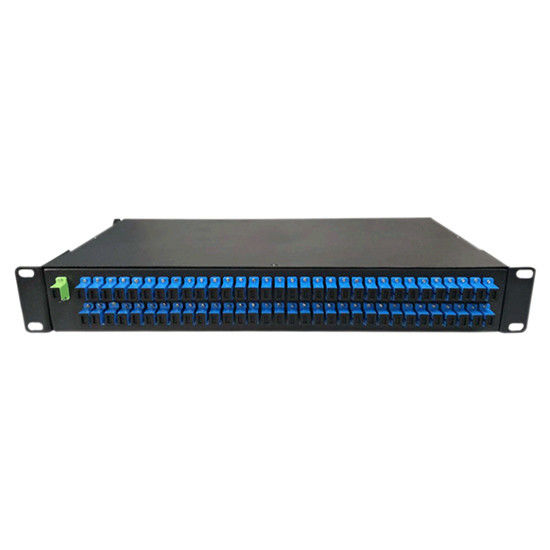

Optical Splitter 1×64 Tipe ODF yang Dipasang di Rak

Coupler Serat PLC Mode Tunggal dengan Adaptor Serat SC (7233216)

Ikhtisar Produk

Splitter serat optik berkinerja tinggi tersedia dalam konfigurasi 1×4, 1×8, 1×16, dan 1×32 dengan konektor SC, LC, FC, ST/APC UPC dalam teknologi FBT dan PLC.

Aplikasi

Jaringan FTTH (Fiber to the Home)
LAN (Jaringan Area Lokal)
Sistem PON & CATV Optik
Jaringan cincin lokal
Sistem komunikasi serat optik
Peralatan uji serat optik
Sensor serat optik

Spesifikasi Teknis

Parameter	Spesifikasi
Tipe Konfigurasi	1×64
Panjang Gelombang Operasi	1260~1650nm
Panjang Serat	1m
Direktivitas	≥55 dB
Gaya Paket	ODF yang Dipasang di Rak 19″
Tipe Serat	Singlemode G657A1 atau G652D
Diameter Serat	0.9mm, 2.0mm, 3.0mm
Kehilangan Ketergantungan Polarisasi	≤0.4 dB
Kehilangan Ketergantungan Panjang Gelombang	≤0.8 dB
Kehilangan Penyisipan Khas	≤19.7 dB
Kehilangan Penyisipan	≤21.2 dB
Kesamaan Kehilangan	≤2.5 dB
Suhu Pengoperasian	-40℃ hingga 85℃
Suhu Penyimpanan	-40℃ hingga 85℃
Dimensi Paket	485×75×195 mm
Tipe Konektor	SC/APC, SC/UPC, LC, FC, ST
Merek	HELLOSIGNAL® ATAU OEM
Waktu Pengiriman	25 hari setelah deposit
Jumlah Pesanan Minimum	20 buah

Pendahuluan Produk

PLC Splitter 1×64 Blockless Mini Steel Tube Type Fiber Optic PLC Splitter menampilkan konektor SC/APC 900μm mode tunggal. Splitter rangkaian gelombang cahaya planar (PLC) adalah perangkat manajemen daya optik yang dibuat menggunakan teknologi pandu gelombang optik silika, menawarkan ukuran kecil, keandalan tinggi, rentang panjang gelombang pengoperasian yang luas, dan keseragaman saluran-ke-saluran yang sangat baik. Digunakan secara luas dalam jaringan PON untuk pembelahan daya sinyal optik, produk ini memenuhi persyaratan GR-1209-CORE dan GR-1221-CORE.

Spesifikasi Kinerja

Tipe Splitter	1×2	1×4	1×8	1×16	1×32	1×64	1×128
Kehilangan Penyisipan (Nilai P/S)	3.8/4.0 dB	7.2/7.4 dB	10.3/10.7 dB	13.5/13.7 dB	16.5/16.9 dB	20.5/21.0 dB	23.8/24.2 dB
Kesamaan Kehilangan	<0.4 dB	<0.6 dB	<0.8 dB	<1.0 dB	<1.5 dB	<2.0 dB	<2.5 dB
PDL	<0.2 dB	<0.2 dB	<0.2 dB	<0.3 dB	<0.3 dB	<0.4 dB	<0.4 dB
Kehilangan Balik	>55 dB	>55 dB	>55 dB	>55 dB	>55 dB	>55 dB	>55 dB
Direktivitas	>55 dB	>55 dB	>55 dB	>55 dB	>55 dB	>55 dB	>55 dB
Kehilangan Ketergantungan Panjang Gelombang	<0.5 dB	<0.5 dB	<0.5 dB	<0.5 dB	<1.0 dB	<1.0 dB	<1.0 dB

Catatan:Spesifikasi di atas adalah untuk perangkat tanpa konektor. Tambahkan kehilangan 0.2dB tambahan per konektor.

Opsi Konfigurasi

Port	Paket	Diameter Serat	Panjang Serat	Konektor
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128	1=Telanjang 2=Tanpa Blok 3=Kotak ABS 4=Kotak Sisipan 5=Tipe Palet 6=Rak Z=Disesuaikan	0=250μm 1=900μm 2=2.0mm 3=3.0mm	0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Disesuaikan	0=Tidak Ada 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Disesuaikan
