Panjang Gelombang Operasi (nm): | 1260~1650nm | Panjang serat: | 1,5 m atau Diminta |
---|---|---|---|
Suhu Operasional (℃): | -40 ~ 85 | Tipe Konektor: | SC/APC,SC/UPC,LC FC ST |
Cahaya Tinggi: | pembagi serat optik,pembagi optik plc |
Jenis Pemisah PLC | Pemisah PLC 1×4 | ||||||||
Jenis Konfigurasi | 1×4 | ||||||||
Panjang Gelombang Operasi (nm) | 1260~1650nm | ||||||||
Panjang Serat | 1,5 m atau Diminta | ||||||||
Directivity (≥) dB | 55 | ||||||||
Gaya Paket | Tanpa blok | ||||||||
Jenis Serat | Mode tunggal G657A1 atau G652D | ||||||||
Diameter Serat | 0.9mm,2.0mm,3.0mm | ||||||||
Kehilangan Ketergantungan Polarisasi (≤) dB | 0,2 | ||||||||
Rugi Tergantung Panjang Gelombang (≤) dB | 0,3 | ||||||||
Rugi Penyisipan Khas (≤) dB | 7 | ||||||||
Insertion Loss (≤) dB | 7.4 | ||||||||
Loss Uniformity (≤) dB | 0,6 | ||||||||
Suhu Operasional (℃) | -40 ~ 85 | ||||||||
Suhu Penyimpanan (℃) | -40 ~ 85 | ||||||||
Dimensi Paket Penyegelan (mm) | 130*100*25 | ||||||||
Tipe Konektor | SC/APC,SC/UPC,LC FC ST | ||||||||
Merek | HELLOSIGNAL® ATAU OEM | ||||||||
Waktu pengiriman | Biasanya 25 hari setelah menerima deposit. | ||||||||
MOQ | 20pcs |

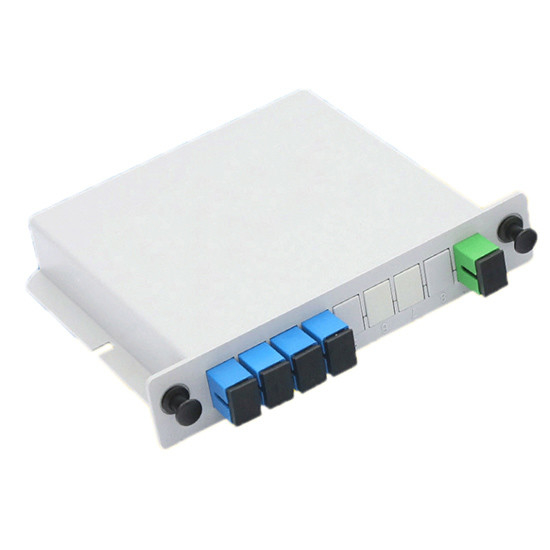

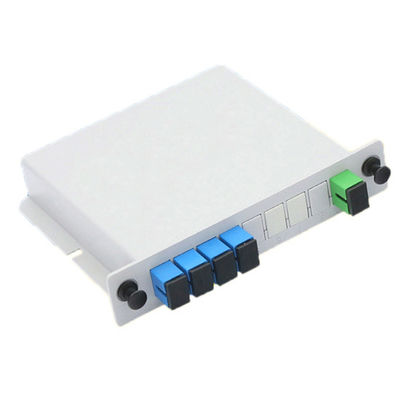

Fiber Optic Splitter 1×4 LGX Single Mode PLC Fiber Optic Splitter dengan SC FC Connection biasanya dilengkapi dengan kabel fiber 2.0mm atau 3.0mm pada jarak 1m. Perangkat PLC Splitter 1×4 Single mode memiliki performa tinggi dalam hal insertion loss rendah, rendah PDL, return loss yang tinggi dan keseragaman yang sangat baik pada rentang panjang gelombang yang luas dari 1260nm hingga 1620nm dan bekerja pada suhu dari -40°C hingga +80°C.PLC Optical Splitter memiliki konfigurasi standar konfigurasi 1×4, 1×8, 1×16 dan 1×32, serta struktur khusus 2×8, 2×16, 2×32.
Parameter | 1 x N PLC Pemisah;Pemisah PLC 2 x N | ||||||||
Parameter | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Panjang Gelombang Operasi (mm) | 1260~1650 | ||||||||
Jenis Serat | G657A1 atau Disesuaikan | ||||||||
Rugi Penyisipan (dB) (Kelas P/S) |
1 x N | 3,8/4,0 | 7.2/7.4 | 10,3/10,7 | 13,5/13,7 | 16,5/16,9 | 20,5/21,0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10,5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24,5/25,0 | ||
Keseragaman Kerugian (dB) | < 0,4 | < 0,6 | < 0,8 | < 1.0 | < 1,5 | < 2.0 | < 2.5 | ||
PDL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
Kerugian Pengembalian (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Pengarahan (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Rugi Tergantung Panjang Gelombang (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1.0 | < 1.0 | < 1.0 | ||
Panjang Serat (m) | 1m atau Disesuaikan | ||||||||
Stabilitas Suhu (- 20~+80°C) | < 0,5 | ||||||||
Suhu Operasional (°C) | – 20~+80 | ||||||||
Suhu Penyimpanan (°C) | – 40~+80 | ||||||||
Penyerahan Daya Maksimum (mW) | 500,0 | ||||||||
PEMBERITAHUAN: Spesifikasi di atas adalah untuk perangkat tanpa konektor.Tambahkan kerugian 0,2dB tambahan per konektor. |
A | B | D | F | F | |||||
Pelabuhan | Kemasan | Diameter Serat | Panjang Serat | Penyambung | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=telanjang 2=Tanpa Blok 3=Modul Kotak ABS 4=Masukkan Kotak 5=Jenis Palet 6=Rak Z=Disesuaikan |
0=250 um 1=900 mm 2=2.0mm 3 = 3,0mm |
0=0,5m 1=1,0m 2=1,5m 3=2,0m 4=3,0m 5=4,0m Z=Disesuaikan |
0=Tidak ada 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Disesuaikan |
