Panjang Gelombang Operasi (nm): | 1260~1650nm | Panjang serat: | 1,5 m atau Diminta |
---|---|---|---|
Bandwidth (nm): | 20Nm | Suhu Operasional (℃): | -40 ~ 85 |
Tipe Konektor: | SC/APC,SC/UPC,LC FC ST | ||
Cahaya Tinggi: | pembagi serat optik,pembagi optik plc |
Jenis Pemisah PLC | Pemisah PLC 1×8 | ||||||||
Jenis Konfigurasi | 1×8 | ||||||||
Panjang Gelombang Operasi (nm) | 1260~1650nm | ||||||||
Panjang Serat | 1,5 m atau Diminta | ||||||||
Bandwidth (nm) | 20nm | ||||||||
Gaya Paket | Tanpa blok | ||||||||
Jenis Serat | Mode tunggal G657A1 atau G652D | ||||||||
Diameter Serat | 0.9mm,2.0mm,3.0mm | ||||||||
Kehilangan Ketergantungan Polarisasi (≤) dB | 0,3 | ||||||||
Rugi Tergantung Panjang Gelombang (≤) dB | 0,3 | ||||||||
Rugi Penyisipan Khas (≤) dB | 10.2 | ||||||||
Insertion Loss (≤) dB | 10.7 | ||||||||
Loss Uniformity (≤) dB | 0,8 | ||||||||
Suhu Operasional (℃) | -40 ~ 85 | ||||||||
Suhu Penyimpanan (℃) | -40 ~ 85 | ||||||||
Dimensi Paket Penyegelan (mm) | 130*100*25 | ||||||||
Tipe Konektor | SC/APC,SC/UPC,LC FC ST | ||||||||
Merek | HELLOSIGNAL® ATAU OEM | ||||||||
Waktu pengiriman | Biasanya 25 hari setelah menerima deposit. | ||||||||
MOQ | 20pcs |

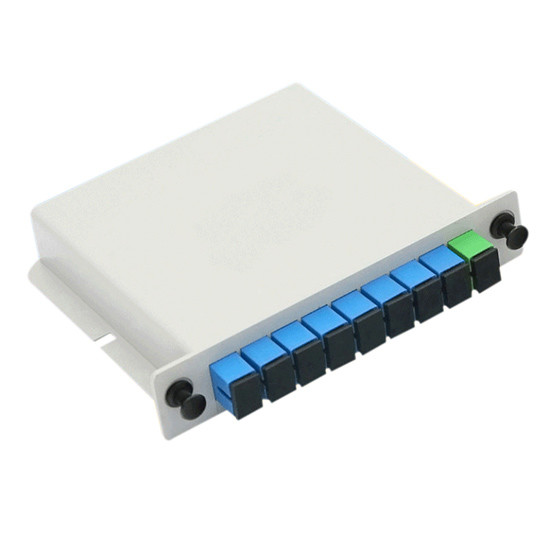

Pemisah Serat Optik 1X8 LGX Single Mode PLC dengan SC FC Connection adalah pembagi plc tanpa blok 1×8 yang dipasang di kotak LGX.Pemisah Serat Optik ini dapat dihubungkan dengan konektor serat SC FC LC dengan port adaptor serat terkait.
Pemisah PLC (Planar Lightwave Circuit) adalah Pemisah Mode Tunggal dengan rasio pemisahan yang rata dari satu serat masukan ke beberapa serat keluaran.PLC Splitter ini berukuran 1×8, dengan 1 input dan 8 serat output dengan rasio split rata di semua serat terlepas dari panjang gelombang input.PLC Splitter tersedia dengan serat singlemode tabung longgar 900μm dan diakhiri atau tidak diakhiri sesuai kebutuhan Anda.Pemisah PLC yang tidak terhubung datang tanpa konektor untuk penyambungan atau penyambungan yang mudah.Konektor PLC Splitter tersedia dengan Konektor Serat Optik pilihan Anda: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, dan ST/UPC.
Parameter | 1 x N PLC Pemisah;Pemisah PLC 2 x N | ||||||||
Parameter | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Panjang Gelombang Operasi (mm) | 1260~1650 | ||||||||
Jenis Serat | G657A1 atau Disesuaikan | ||||||||
Rugi Penyisipan (dB) (Kelas P/S) |
1 x N | 3,8/4,0 | 7.2/7.4 | 10,3/10,7 | 13,5/13,7 | 16,5/16,9 | 20,5/21,0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10,5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24,5/25,0 | ||
Keseragaman Kerugian (dB) | < 0,4 | < 0,6 | < 0,8 | < 1.0 | < 1,5 | < 2.0 | < 2.5 | ||
PDL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
Kerugian Pengembalian (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Pengarahan (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Rugi Tergantung Panjang Gelombang (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1.0 | < 1.0 | < 1.0 | ||
Panjang Serat (m) | 1m atau Disesuaikan | ||||||||
Stabilitas Suhu (- 20~+80°C) | < 0,5 | ||||||||
Suhu Operasional (°C) | – 20~+80 | ||||||||
Suhu Penyimpanan (°C) | – 40~+80 | ||||||||
Penyerahan Daya Maksimum (mW) | 500,0 | ||||||||
PEMBERITAHUAN: Spesifikasi di atas adalah untuk perangkat tanpa konektor.Tambahkan kerugian 0,2dB tambahan per konektor. |
A | B | D | F | F | |||||
Pelabuhan | Kemasan | Diameter Serat | Panjang Serat | Penyambung | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=telanjang 2=Tanpa Blok 3=Modul Kotak ABS 4=Masukkan Kotak 5=Jenis Palet 6=Rak Z=Disesuaikan |
0=250 um 1=900 mm 2=2.0mm 3 = 3,0mm |
0=0,5m 1=1,0m 2=1,5m 3=2,0m 4=3,0m 5=4,0m Z=Disesuaikan |
0=Tidak ada 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Disesuaikan |
