Informasi Detail

Warna:	Hitam	Kapasitas:	72 core
Bahan:	PP, PC, PC + ABS	Saluran masuk/keluar:	1+3
Dimensi (mm):	410*Ф135
Menyoroti:	72 Penutupan Sambungan Serat Optik Inti , Penutupan Sambungan 7231205 , Penutupan Sambungan 7231205

Deskripsi Produk

Penutupan Sambungan Serat Optik

24/48/96/144 core IP55 ke IP68 PP/PC/PC+ABS Heat-shrink seal/Mechanical seal INLINE OPTIC SPLICE CLOSURE

Penutupan Sambungan Vertikal Serat Optik-ZCSC-D072-01(7231205)

Indeks Teknis

Model nomor.			ZCSC-D072-01(7231205)
Warna			Hitam
Kapasitas			72 core
Tingkat Perlindungan			IP68
Bahan			PP, BUAH, BUAH + ABS
Metode Penyegelan Untuk Inlet			Panas menyusut
Saluran masuk/keluar			1+3
Port kabel masuk			Ф10-Ф16
Port kabel keluaran			Ф8-Ф20
Dimensi (MM)			410*Ф135
Ukuran kotak dalam (MM)			340160130
Ukuran kotak luar (MM)			665355495

Diagram dimensi:(mm)

72 Cores Penutupan Sambungan Serat Optik Vertikal ZCSC-D072-01 7231205 1

Gambar #1: Tampilan Atas

Gambar #2: Tampak Samping

Foto#3: Tampilan Depan

Ringkasan

KOMUNIKASI ZION Model No. ZCSC-D072-01 adalah salah satu peralatan utama untuk titik akses pengguna, diterapkan untuk sambungan pelindung dan distribusi antara dua kabel atau lebih.Fungsi utamanya adalah menghubungkan kabel distribusi dan kabel dalam ruangan di udara terbuka.Ini banyak digunakan dalam sistem komunikasi, TV kabel, sistem jaringan kabel optik dan lainnya berdasarkan struktur yang stabil, kinerja penyegelan yang baik, dan konstruksi yang mudah.

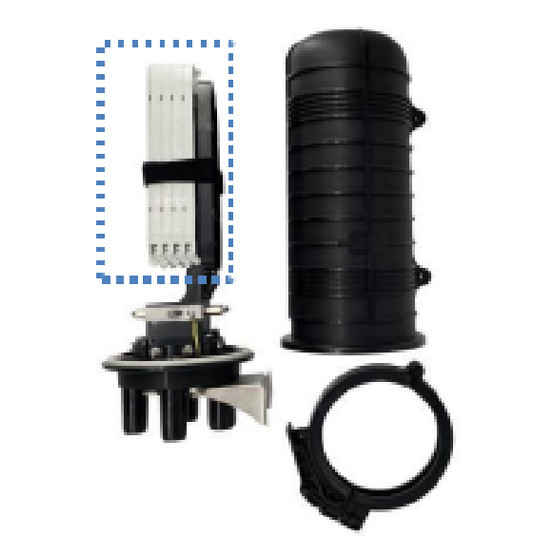

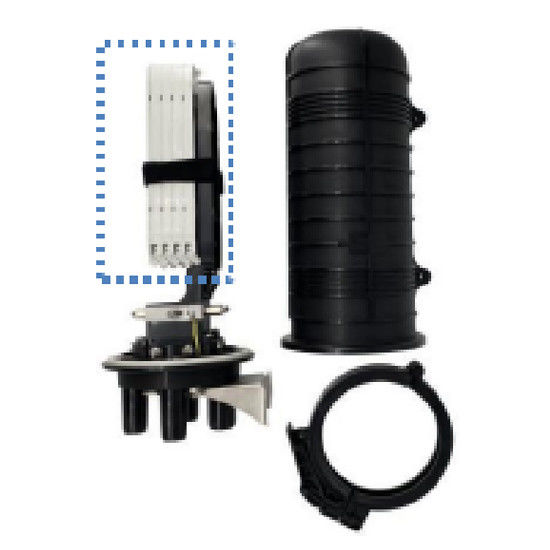

Gambar untuk referensi

72 Cores Penutupan Sambungan Serat Optik Vertikal ZCSC-D072-01 7231205 4

72 Cores Penutupan Sambungan Serat Optik Vertikal ZCSC-D072-01 7231205 7

Informasi Produk

Kemasan

Ukuran kantong plastik:410*Ф135mm
Kotak dalam dengan ukuran bergelombang tunggal: 340*160*130mm
Karton dengan ukuran bergelombang ganda: 665 * 355 * 495mm (6PCS / Box)
Berat per karton: 12 KG

Transportasi dan penyimpanan

Hindari hujan, paparan sinar matahari dan pemerasan selama transportasi
Produk harus disimpan di gudang menghindari kelembaban, matahari, api.

Suhu penyimpanan harus dari 25℃～+40℃

Catatan: Bagian khusus yang mudah rusak selama pengangkutan harus dilindungi dengan hati-hati

Metode pemasangan

Pemasangan udara

72 Cores Penutupan Sambungan Serat Optik Vertikal ZCSC-D072-01 7231205 10

1–Penutup sambungan serat optik 2–Gantungan 3—Kabel baja

Pemasangan tiang

72 Cores Penutupan Sambungan Serat Optik Vertikal ZCSC-D072-01 7231205 11

1– Pelat tetap 2– Pelat pemasangan 3—baut U 4—tiang telepon

Penutupan Sambungan Vertikal Serat Optik

Komponen Optik

Infrastruktur Kabel

Label:

Tempat asal:	Cina
Nama merek:	Zion communication
Nomor model:	ZCSC-D072-01 (7231205)

Kuantitas min Order:	Tidak terbatas
Kemasan rincian:	10 PC / Kantong Plastik
Waktu pengiriman:	Biasanya 10 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	Tidak terbatas
