48 Inti Serat Optik Penutup Sambungan Vertikal ZCSC-D048-02
Ikhtisar Produk
Model No. ZION COMMUNICATION ZCSC-D048-02 adalah peralatan utama untuk titik akses pengguna, yang dirancang untuk koneksi dan distribusi pelindung antara dua atau lebih kabel. Fungsi utamanya adalah untuk menghubungkan kabel distribusi dan kabel dalam ruangan di lingkungan terbuka. Banyak digunakan dalam sistem komunikasi, TV kabel, dan sistem jaringan kabel optik karena struktur yang stabil, kinerja penyegelan yang sangat baik, dan pemasangan yang mudah.
Spesifikasi Teknis
| Model No. |
ZCSC-D048-02(7231203) |
 |
| Warna |
Hitam |
| Kapasitas |
48 inti |
| Tingkat Perlindungan |
IP68 |
| Material |
PP, PC, PC+ABS |
| Metode Penyegelan Untuk Saluran Masuk |
Segel susut panas |
| Saluran masuk/keluar |
1+3 |
| Diameter kabel masuk |
Ф8-Ф13 |
| Diameter kabel keluar |
Ф8-Ф18 |
| Kelembaban relatif |
≤95%(+30℃) |
| Tekanan atmosfer |
62~101kPa |
| Dimensi(MM) |
305*Ф118 |
| Berat per(KG) |
1.2 |
| Berat kotor(KG) |
12 |

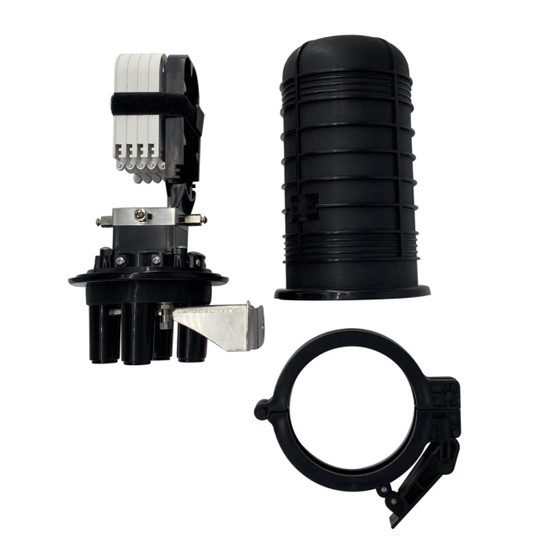

Gambar Produk
Standar & Pengujian Kualitas
- Memenuhi persyaratan penampilan dan struktur YD/T 590.2-2005, YD/T 778-2011
- Lulus persyaratan uji transportasi YD/T778-2011
- Sesuai dengan persyaratan teknis untuk bagian plastik CB 867-83
- Bersertifikat tingkat perlindungan IP68
- Memenuhi persyaratan pengemasan untuk peralatan komunikasi GB3873-1993
- Kinerja tahan api: tidak tahan api
Struktur Komponen
Termasuk bagian bawah kotak, penutup kotak, penahan kabel, penahan untuk memperkuat bagian kabel, baki sambungan, penutup transparan untuk baki sambungan, pengikat kabel ajaib, pelat untuk memasang baki sambungan, bagian penyegel untuk badan kotak, lingkaran kotak, dan aksesori lainnya.
Pengemasan & Penyimpanan
Detail Paket
Ukuran kotak bagian dalam: 315*195*180mm
Ukuran kotak luar: 600*330*555mm (9 pcs/karton)
Pedoman Transportasi & Penyimpanan
Hindari hujan, paparan sinar matahari, dan kompresi selama transportasi. Produk harus disimpan di gudang menghindari kelembaban, sinar matahari langsung, dan api. Kisaran suhu penyimpanan: -25℃ hingga +40℃.
Catatan: Bagian khusus yang mudah rusak selama transportasi harus dilindungi dengan hati-hati.
Metode Pemasangan
Pemasangan Udara
1-Penutup sambungan serat optik 2-Gantungan 3-Kawat baja
Pemasangan Tiang
1-Pelat tetap 2-Pelat pemasangan 3-U-bolt 4-Tiang telepon
