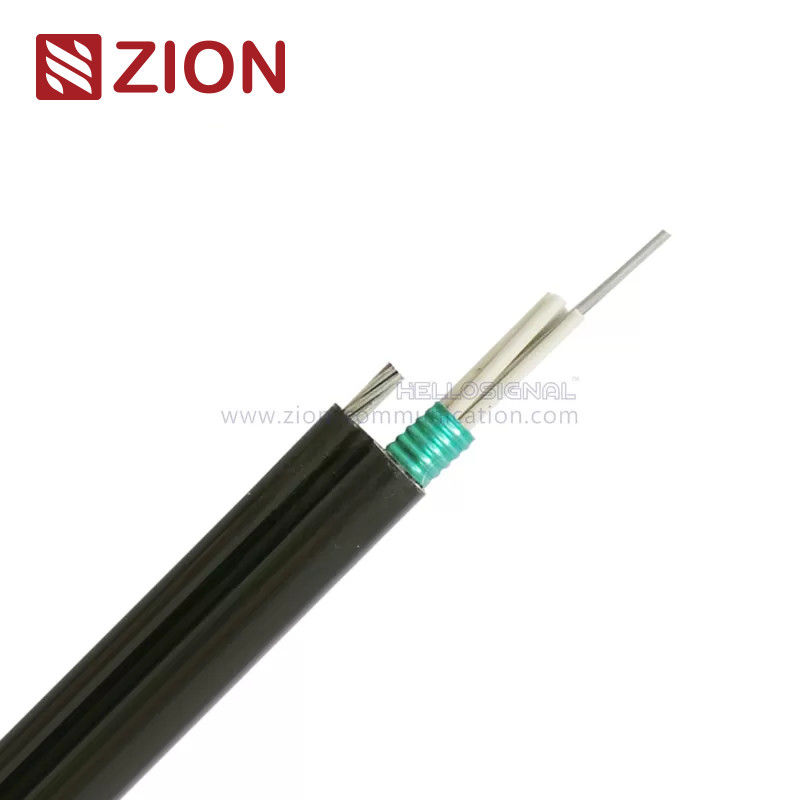

Gambar 8 Kabel Serat Optik GYTC8S dengan PE Sheath untuk Aplikasi Mandiri
Detail Cepat:
- Gambar 8 Kabel,Mandiri
- Kabel Serat Optik GYTC8S
- G.652D atau G.657A
- Diameter Kabel 2 ~ 36 core: 11.8mm
- Diameter Kabel 38 ~ 72core: 13.4mm
- Kekuatan Tarik Jangka Panjang / Pendek: 6000 / 8000N
- Menghancurkan Jangka Panjang / Jangka Pendek: 1000 / 3000N / 100mm
- Radius Bending Statis / Dinamis: 10xD / 20xD
- Kabel GYTC8S sesuai dengan Standard YD / T 1155-2001seperti halnya IEC 60794-1
Deskripsi:
The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. Serat, 250μm, diposisikan dalam tabung longgar yang terbuat dari plastik modulus tinggi. The tubes are filled with a water-resistant filling compound. Tabung diisi dengan senyawa pengisi tahan air. A steel wire, sometimes sheathed with polyethylene (PE) for cable with high fiber count, locates in the center of core as a metallic strength member. Kawat baja, kadang-kadang dilapisi dengan polietilen (PE) untuk kabel dengan jumlah serat yang tinggi, terletak di pusat inti sebagai anggota kekuatan logam. Tubes (and fillers) are stranded around the strength member into a compact and circular cable core. Tabung (dan pengisi) terdampar di sekitar anggota kekuatan menjadi inti kabel kompak dan melingkar. An Aluminum Polyethylene Laminate (APL) is applied around the cable core. Aluminium Polyethylene Laminate (APL) diterapkan di sekitar inti kabel. which is filled with the filling compound to protect it from water ingress. yang diisi dengan senyawa pengisi untuk melindunginya dari masuknya air. Then the cable core is covered with a thin PE inner sheath. Kemudian inti kabel ditutup dengan selubung dalam tipis PE. After the PSP is longitudinally applied over the inner sheath, the cable is completed with a PE outer sheath. Setelah PSP diterapkan secara longitudinal di atas selubung dalam, kabel dilengkapi dengan selubung luar PE.
Aplikasi:
- Diadopsi untuk distribusi di luar ruangan.
- Cocok untuk saluran udara dan metode penguburan.
- Komunikasi jaringan area lokal dan jarak jauh.
| KT3005 Gambar 8 Kabel Serat Optik GYTC8S dengan PE Sheath untuk Aplikasi Mandiri |
| Deskripsi & Standar: |
|
The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. Serat, 250μm, diposisikan dalam tabung longgar yang terbuat dari plastik modulus tinggi. The tubes are filled with Tabung diisi dengan
a water-resistant filling compound. senyawa pengisi tahan air. A steel wire, sometimes sheathed with polyethylene (PE) for cable with Kawat baja, terkadang dilapisi dengan polietilen (PE) untuk kabel
high fiber count, locates in the center of core as a metallic strength member. jumlah serat yang tinggi, menempatkan di pusat inti sebagai anggota kekuatan logam. Tubes (and fillers) are stranded Tabung (dan pengisi) terdampar
sekitar anggota kekuatan menjadi inti kabel kompak dan melingkar. Aluminium Polietilen Laminasi
(APL) is applied around the cable core. (APL) diterapkan di sekitar inti kabel. which is filled with the filling compound to protect it from water ingress. yang diisi dengan senyawa pengisi untuk melindunginya dari masuknya air.
Then the cable core is covered with a thin PE inner sheath. Kemudian inti kabel ditutup dengan selubung dalam tipis PE. After the PSP is longitudinally applied over the inner Setelah PSP diterapkan secara longitudinal atas batin
selubung, kabel dilengkapi dengan selubung luar PE.
|
| Kabel GYTC8S sesuai dengan Standard YD / T 1155-2001seperti halnya IEC 60794-1 |
| Karakteristik: |
| Kekuatan tarik tinggi kawat yang terdampar memenuhi persyaratan swadaya dan mengurangi biaya pemasangan; |
| Kinerja mekanik dan suhu yang baik; |
| Tabung longgar kekuatan tinggi yang tahan terhadap hidrolisis; |
| Senyawa pengisi tabung khusus memastikan serat perlindungan kritis; |
| Langkah-langkah berikut diambil untuk memastikan kedap air kabel: |
| (1) Kawat baja digunakan sebagai anggota kekuatan pusat; |
| (2) Senyawa pengisi tabung longgar; |
| (3) pengisian inti kabel 100%; |
| |
| Parameter teknik: |
| Jenis Kabel |
Diameter kabel
(mm) |
Berat kabel
(kg / km) |
Kekuatan tarik
Jangka Panjang / Pendek
(N) |
Hancurkan resistensi
Jangka Panjang / Pendek
(N / 100mm) |
Radius
Statis/
Dinamis
(mm)
|
| GYTC8S-2 ~ 6 |
9.5 * 18.3 |
218 |
2500/4000 |
600/1500 |
10D / 20D |
| GYTC8S-8 ~ 12 |
9.5 * 18.3 |
218 |
2500/4000 |
600/1500 |
10D / 20D |
| GYTC8S-14 ~ 18 |
9.5 * 18.3 |
218 |
2500/4000 |
600/1500 |
10D / 20D |
| GYTC8S-20 ~ 24 |
9.5 * 18.3 |
218 |
2500/4000 |
600/1500 |
10D / 20D |
| GYTC8S-26 ~ 30 |
9.5 * 18.3 |
218 |
2500/4000 |
600/1500 |
10D / 20D |
| GYTC8S-31 ~ 36 |
9.5 * 18.3 |
218 |
2500/4000 |
600/1500 |
10D / 20D |
| GYTC8S-37 ~ 42 |
9.5 * 18.3 |
218 |
2500/4000 |
600/1500 |
10D / 20D |
| GYTC8S-43 ~ 52 |
9.5 * 18.3 |
245 |
2500/4000 |
600/1500 |
10D / 20D |
| |
| Karakteristik serat optik: |
| |
|
G.652 |
G.655 |
50 / 125μm |
62,5 / 125μm |
Pelemahan
(+ 20 ℃) |
@ 850nm |
|
|
≤3.0 dB / km |
≤3.0 dB / km |
| @ 1300nm |
|
|
≤1.0 dB / km |
≤1.0 dB / km |
| @ 1310nm |
≤0,36
dB / km |
≤0,40
dB / km |
|
|
| @ 1550nm |
≤0.22
dB / km |
≤0.23
dB / km |
|
|
| Bandwidth (Kelas A) |
@ 850nm |
|
|
≥500 MHz · km |
≥200 MHz · km |
| @ 1300nm |
|
|
≥1000 MHz · km |
≥600 MHz · km |
| Bukaan Numerik |
|
|
0,200 ± 0,015 NA |
0,275 ± 0,015NA |
| Panjang Gelombang Cut-off Cable λcc |
≤1260nm |
≤1480nm |
|
|
| Suhu Penyimpanan / Pengoperasian: -40 ℃ hingga + 60 ℃ |
| Informasi Pemesanan: |
| Menandai |
Komunikasi Zion KT3005 GYTC8S XXX M (atau sesuai permintaan pelanggan)
|
| Paket |
1000M atau 2000M / Drum Kayu(atau sesuai permintaan pelanggan) |
| Waktu pengiriman |
Biasanya 25 hari setelah menerima deposit. |
Keunggulan kompetitif:
1, Dari bahan baku ke produk akhir, kami melakukan pemeriksaan kualitas yang intens untuk menjaga kualitas produk kami:
A, bahan yang masuk diperiksa oleh QC.
B, Kontrol Proses Manufaktur
A: Prosedur pembuatan
B: Pekerja dilatih harian / mingguan / bulanan
C: Manual instruksi kerja di setiap stasiun kerja
D: Sistem 5S diimplementasikan
E: Prosedur perawatan mesin
C, Kontrol Kualitas dan Inspeksi Akhir
Staf QC akan memeriksa bahan, produk proses dan produk akhir sesuai dengan spesifikasi atau prosedur pengujian.
2, upaya R&D kami berpusat pada penguatan dan pengembangan teknologi elemen yang diperlukan untuk mendukung pertumbuhan dan kesuksesan masa depan bagi pelanggan dan komunikasi Zion
3, We know customers have urgent needs. 3, Kami tahu pelanggan memiliki kebutuhan mendesak. We are skilled at effective communication to interact with customers.In order to provide prompt service, we can answer for you 7*24 hours. Kami terampil dalam komunikasi yang efektif untuk berinteraksi dengan pelanggan. Untuk memberikan layanan yang cepat, kami dapat menjawab untuk Anda 7 * 24 jam.
4, Kami dapat dengan cepat dan profesional menjawab untuk bertanya
5, Lebih dari 1000 jenis kabel, konektor dan merakit dapat diproduksi dan diorganisir dari kami
6, pengiriman intime
