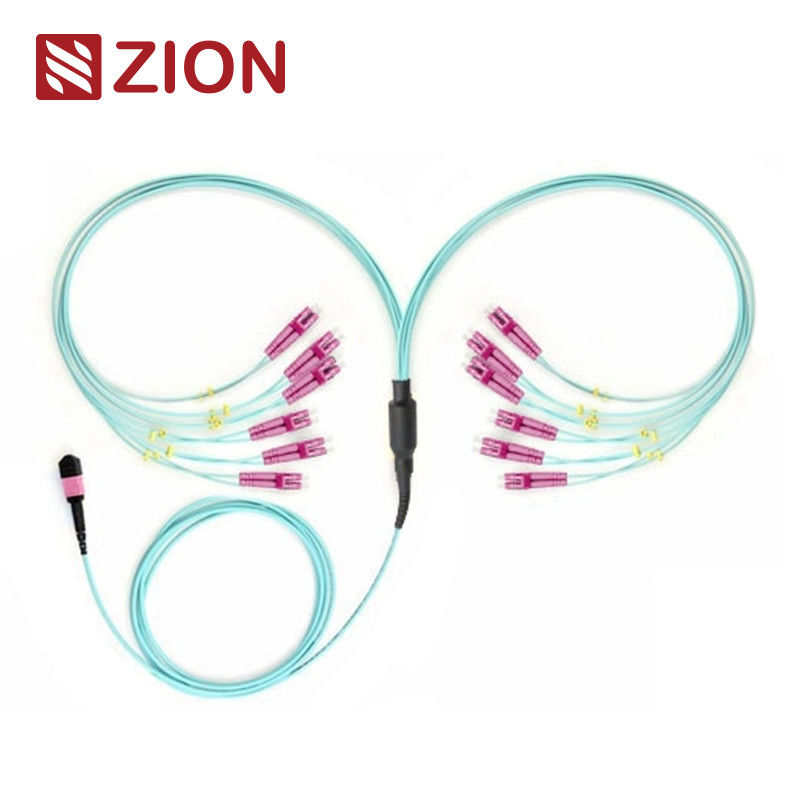

24F MTP OM3 Fiber Optic MTP-LC 2.0mm Kabel Harness Lurus

Kode dan Deskripsi Sion

Kode Sion		Deskripsi Sion
ZCM21A57HAAX		24F MTP OM3 Fiber Optic MTP-LC 2.0mm Kabel Harness Lurus
Konektor MTP adalah jenis penghubung serat.MTP (Multi-Fiber Push On) adalah tipe penghubung serat multi-core.Sistem pra-koneksi serat kepadatan tinggi MTP saat ini terutama digunakan dalam penerapan lingkungan kepadatan tinggi pusat data, penerapan serat optik ke gedung, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik , 40G, 100G, QSFP+.
Jenis konektor MTP dibedakan menurut peraturan EIA/TIA-604-5: nomor inti (nomor larik), kepala laki-laki (Pria, Wanita), polaritas (PC atau APC).
24 core MTP Female ke 12 LC Duplex( 12xLC uniboot;24 LC Simplex) 24F MTP- LC/SC/FC/ST Kabel harness lurus diakhiri dengan konektor MTP dan LC/SC/FC/ST di kedua ujungnya.Itu Kabel fanout 24pcs(12pcs untuk LC uniboot;24 LC Simplex) dioptimalkan untuk koneksi langsung optik 40G QSFP+ PLR4 hingga 10G SFP+ LR dan aplikasi pusat data kepadatan tinggi.memiliki panjang yang sama.Ini dirancang khusus untuk penambalan serat kepadatan tinggi di pusat data yang membutuhkan penghematan ruang dan mengurangi masalah manajemen kabel.
24F MTP- LC/SC/FC/ST Kabel harness lurus yang dirancang untuk Solusi Interkoneksi CXP/CFP 100GBASE-SR10, 100GBASE-LR4 dan pusat data kepadatan tinggi.Ini dioptimalkan untuk aplikasi pusat data kepadatan tinggi 10/40/100G.Kabel harness 24 Fiber ini digunakan untuk menghubungkan (12) SFP+ ke panel adaptor MTP dan trunk MTP.

Standar Industri Konektor:

Penyambung	Referensi	Detail Perumahan
Mode Tunggal MTP	AMDAL/TIA-604-5	SM APC: Konektor hijau + boot hitam (Standard Loss MTP) SM APC: Konektor kuning + boot hitam (MTP kerugian super rendah)
Multimode MTP	AMDAL/TIA-604-5	PC OM1 & OM2: Konektor krem \u200b\u200b+boot hitam (Standard Loss MTP) PC OM3&OM4: konektor Aqua+boot hitam (Standar & MTP kerugian super rendah) PC OM3&OM4: Konektor Heather Violet+boot hitam (Standard loss MTP)

Memenuhi Standar IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Sesuai dengan TIA-604-5(FOCIS5) Kabel terstruktur per TIA-568-C
Sesuai dengan Saluran Serat 10G
40G dan 100G IEEE 802.3

Standar Industri konektor lainnya:

SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 dan JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 dan JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 dan JIS C5973
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 dan JIS C5973 Dll
E2000: IEC61754-15

Tersedia untuk

G657A1 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
G657A2/B2 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000

Spesifikasi Optik:

Item spesifikasi.	Mode tunggal (APC 8 derajat dipoles)	Multimode (PC Flat polish)
kehilangan penyisipan (MTP) (IEC 61300-3-34)	Kerugian standar:≤0.75dB(maks), ≤0.50dB(Umum) Kerugian Super Rendah:≤0.35dB(maks), ≤0.20dB(Umum)	Kerugian standar:≤0.6dB(maks), ≤0.50(Umum) Kerugian Super Rendah:≤0.35dB(maks) , ≤0.20dB(Umum)
Kerugian insersi (LC/SC/FC/ST) (IEC 61300-3-6)	≤0.3dB	≤0.3dB
Kerugian pengembalian (MTP)	≥60dB(pemolesan 8 derajat)	≥25dB
Kerugian pengembalian (LC/SC/FC/ST)	APC≥60dB;UPC≥50dB	≥35dB
Daya tahan	<0,3dB perubahan tipikal, 200 perkawinan
Dapat dipertukarkan	≤0.2dB
Tes sisipan-tarik	Di atas 600 kali, IL＜0,5dB
Daya tarik	>70N
Suhu Operasional (℃)	·-40 hingga + 85°C

Fitur:

Kerugian penyisipan rendah, kerugian pengembalian tinggi
Konektor Multi-serat berbasis MT, terminasi dan rakitan konektor serat 4,8,12 dan 24
Solusi ekonomis untuk penghentian serat secara massal
Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
Kabel bundar yang kokoh, kabel oval, dan opsi pita telanjang tersedia
Rumah berkode warna tersedia untuk membedakan jenis serat, jenis pemoles dan/atau tingkat konektor
Bagus dalam pengulangan dan pertukaran

Kelebihan kabel MPO/MTP Patch/kabel bagasi umumnya meliputi:

Kualitas tinggi—Kabel tambalan MPO/MTP/kabel bagasi telah dihentikan sebelumnya dari pabrik, diuji dan dikemas bersama dengan laporan pengujian.Laporan-laporan ini berfungsi sebagai dokumentasi jangka panjang dan kontrol kualitas.
Mengurangi volume kabel—Kabel tambalan MPO/MTP/kabel bagasi memiliki diameter yang sangat kecil, yang mengurangi volume kabel dan meningkatkan kondisi penyejuk udara di pusat data
Penghematan waktu—Dengan desain plug and play khusus, kabel MPO/MTP Patch/kabel trunk dapat digabungkan dan langsung dicolokkan. Ini sangat membantu mengurangi waktu pemasangan.

Aplikasi:

24F MTP- LC/SC/FC/ST Kabel harness lurus yang dirancang untuk Solusi Interkoneksi CXP/CFP 100GBASE-SR10, 100GBASE-LR4 dan pusat data kepadatan tinggi.Ini dioptimalkan untuk aplikasi pusat data kepadatan tinggi 10/40/100G. Kabel harness 24 Serat ini digunakan untuk menghubungkan (12) SFP+ ke panel adaptor MTP dan batang MTP
Semua Konektor MTP OMC berasal dari Senko/Nissin/Sumitomo.MTP Fiber Patch Cord adalah sejenis rakitan kabel kepadatan tinggi yang umumnya digunakan di tiga area.
Aplikasi Pusat Data dengan lingkungan tingkat kepadatan tinggi
Serat optik ke gedung
Aplikasi konektor internal pada peralatan fiber.

24F MTP OM3 Serat Optik MTP-LC 2.0mm Kabel Harness Lurus 2

24F MTP OM3 Serat Optik MTP-LC 2.0mm Kabel Harness Lurus 3

Aturan Penamaan & Informasi Konfirmasi Pesanan:

24F MTP OM3 Serat Optik MTP-LC 2.0mm Kabel Harness Lurus 4

Kabel Harness Lurus MTP-LC Panas Zion Communication

Kode Sion		Deskripsi Sion
7236037	ZCM11A12HIAX	8F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
7236038	ZCM11A22HIAX	12F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
7236039	ZCM11A52HIAX	24F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
7236040	ZCM11A17HAAX	8F MPO OM3 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus
7236041	ZCM11A27HAAX	12F MPO OM3 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus
7236042	ZCM11A57HAAX	24F MPO OM3 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus
7236043	ZCM11A18HMAX	8F MPO OM4 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus
7236044	ZCM11A28HMAX	12F MPO OM4 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus
7236045	ZCM11A58HMAX	24F MPO OM4 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus
7236046	ZCM21A12HIAX	8F MTP SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
7236047	ZCM21A22HIAX	12F MTP SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
7236048	ZCM21A52HIAX	24F MTP SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
7236049	ZCM21A17HAAX	8F MTP OM3 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
7236050	ZCM21A27HAAX	12F MTP OM3 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
7236051	ZCM21A57HAAX	24F MTP OM3 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
7236052	ZCM21A18HMAX	8F MTP OM4 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
7236053	ZCM21A28HMAX	12F MTP OM4 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus
7236054	ZCM21A58HMAX	24F MTP OM4 Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus

Penyambung

Saluran Serat

24F MTP OM3 Serat Optik MTP-LC 2.0mm Kabel Harness Lurus 5

Tiga Metode Koneksi Membantu Menjaga Polaritas MPO/MTP yang Tepat

MTP –24 x LC Simplex structure-Tipe 1

24F MTP OM3 Serat Optik MTP-LC 2.0mm Kabel Harness Lurus 6

MTP ––12 x LC Struktur dupleks-Tipe 2-Tipe A

24F MTP OM3 Serat Optik MTP-LC 2.0mm Kabel Harness Lurus 7

MTP –12 x LC Duplex structure-Tipe 2-Tipe B

24F MTP OM3 Serat Optik MTP-LC 2.0mm Kabel Harness Lurus 8

MTP –12 x LC Struktur dupleks-Tipe 2-Tipe C

24F MTP OM3 Serat Optik MTP-LC 2.0mm Kabel Harness Lurus 9

MTP –Polaritas untuk MTP –12 x struktur Uniboot LC-Tipe 3

24F MTP OM3 Serat Optik MTP-LC 2.0mm Kabel Harness Lurus 10

Detail bahan

24F MTP OM3 Serat Optik MTP-LC 2.0mm Kabel Harness Lurus 11

Kemasan

Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default. Ukuran karton standar: 342215 cm;443424 cm ;543934 cm.Karton mana yang akan digunakan tergantung pada Qty barang.Pengepakan dapat disesuaikan.

24F MTP OM3 Serat Optik MTP-LC 2.0mm Kabel Harness Lurus 12

Layanan OEM/ODM untuk Anda

1. Warna kabel, kata cetak, bahan jaket kabel, warna konektor
2. Label OEM, Identifikasi cincin, label kabel,kotak, tanda pengiriman
3. Tingkat kualitas yang berbeda.

7236031,ZCM16117X	8F MPO (pria) -LC Fan-out 0.9mm 30-35cm Kabel tambalan	Jaringan Optik,MPO-MTP (Pria) -LC Fan-out 0.9mm,MTP/MPO,Komponen Optik
7236032,ZCM16127X	12F MPO (pria) -LC Fan-out 0.9mm 30-35cm Kabel tambalan	Jaringan Optik,MPO-MTP (Pria) -LC Fan-out 0.9mm,MTP/MPO,Komponen Optik
7236033,ZCM16157X	24F MPO (pria) -LC Fan-out 0.9mm 30-35cm Kabel tambalan	Jaringan Optik,MPO-MTP (Pria) -LC Fan-out 0.9mm,MTP/MPO,Komponen Optik
7236034,ZCM26117X	8F MTP (pria) -LC Fan-out 0.9mm 30-35cm Kabel patch	Jaringan Optik,MPO-MTP (Pria) -LC Fan-out 0.9mm,MTP/MPO,Komponen Optik
7236035,ZCM26127X	12F MTP (pria) -LC Fan-out 0.9mm 30-35cm Kabel patch	Jaringan Optik,MPO-MTP (Pria) -LC Fan-out 0.9mm,MTP/MPO,Komponen Optik
7236036,ZCM26157X	24F MTP (pria) -LC Fan-out 0.9mm 30-35cm Kabel patch	Jaringan Optik,MPO-MTP (Pria) -LC Fan-out 0.9mm,MTP/MPO,Komponen Optik
7236037, ZCM11A12HIAX	8F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus	Jaringan Optik,MPO-MTP-LC Kabel harness lurus 2.0mm,MTP/MPO,Komponen Optik
7236038, ZCM11A22HIAX	12F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus	Jaringan Optik,MPO-MTP-LC Kabel harness lurus 2.0mm,MTP/MPO,Komponen Optik
7236039, ZCM11A52HIAX	24F MPO SM Fiber Optic MPO-LC 2.0mm Kabel Harness Lurus	Jaringan Optik,MPO-MTP-LC Kabel harness lurus 2.0mm,MTP/MPO,Komponen Optik
7236040, ZCM11A17HAAX	8F MPO OM3 Serat Optik MPO-LC 2.0mm Kabel Harness Lurus	Jaringan Optik,MPO-MTP-LC Kabel harness lurus 2.0mm,MTP/MPO,Komponen Optik

Tempat asal:	Cina
Nama merek:	HELLOSIGNAL® OR OEM

Kuantitas min Order:	50 BUAH
Kemasan rincian:	10 buah/kantong plastik
Waktu pengiriman:	Biasanya 25 hari setelah menerima deposit.
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	tidak ada batas

Daya tahan:	<0,3dBperubahan tipikal, 200 perkawinan	Dapat dipertukarkan:	≤0.2dB
Tes sisipan-tarik:	Di atas 600 kali, IL<0,5dB	Daya tarik:	>70N
Suhu Operasional (℃）:	-40 hingga + 85°C
Cahaya Tinggi:	Kabel Serat Optik MTP 2.0mm , Kabel Harness MTP Ke LC Lurus
