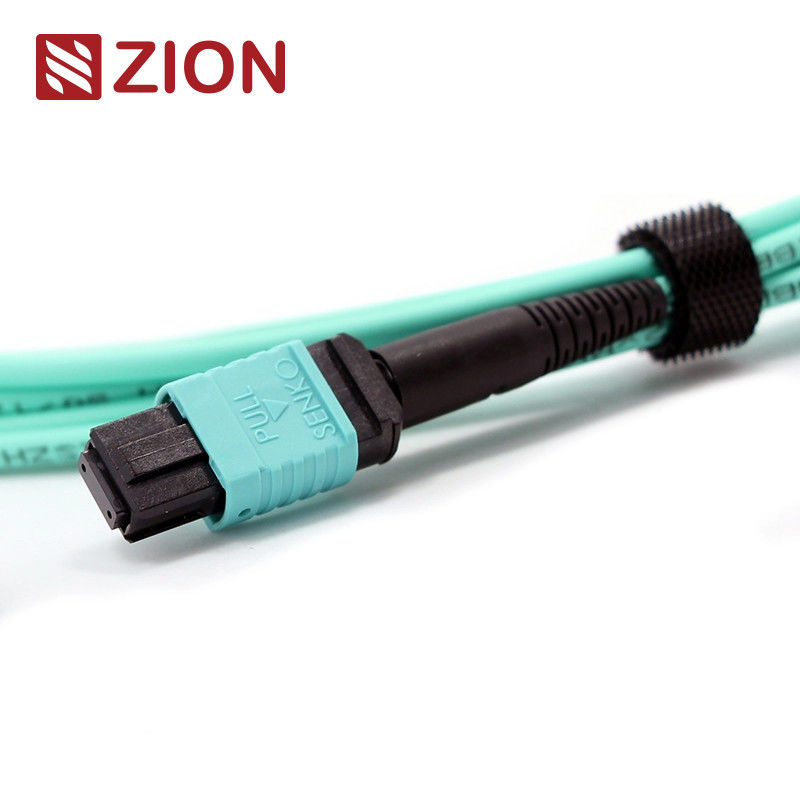

MTP Female Ke MTP Female OM3 3.0mm LSZH 24 Serat MTP Patch Cord Meter Kustom
Kode dan Deskripsi Sion
Kode Sion
Deskripsi Sion
ZCM2157HLA1X
MTP Female Ke MTP Female OM3 3.0mm LSZH 24 Serat MTP Patch Cord Meter Kustom
Konektor MTP adalah jenis penghubung serat.MTP (Multi-Fiber Push On) adalah tipe penghubung serat multi-core.Sistem pra-koneksi serat kepadatan tinggi MTP saat ini terutama digunakan dalam penerapan lingkungan kepadatan tinggi pusat data, penerapan serat optik ke gedung, dan aplikasi koneksi internal di dalam peralatan transceiver optik seperti perangkat optik , 40G, 100G, QSFP+.
Jenis konektor MTP dibedakan menurut peraturan IEC 61754-7: nomor inti (nomor larik), kepala laki-laki (Pria, Wanita), polaritas (PC atau APC).
Kabel Patch Serat MTP-MTP 3.0mm LSZH.Kabel MTP Fiber Patch Cord diakhiri dengan konektor MTP di kedua ujungnya.MTP Fiber Patch Cord menghubungkan modul MTP bersama sebagai tautan permanen.Fiber Patch Cord tersedia dengan 12, 24, 48,60,72, 96,144fiber.Mendukung kecepatan hingga solusi pusat data 10/40/100Gbps.Mereka biasanya diadopsi untuk menghubungkan kaset, panel, atau fan-out MTP yang kokoh, dan untuk memfasilitasi penyebaran cepat kabel backbone kepadatan tinggi di pusat data dan lingkungan serat tinggi lainnya.Selain itu, MTP juga memberikan banyak fleksibilitas dan kemudahan begitu Anda harus mengubah gaya konektor di panel tambalan.Alih-alih mengganti konektor pada batang kabel, cukup memasang kaset baru dengan gaya konektor baru di sisi sambungan silang panel tambalan.
Kabel Patch Serat MTP-MTP 12F dirancang untuk koneksi langsung optik 40G QSFP+ SR4, 40G QSFP+ CSR4, dan 100G QSFP28 SR4 dan pusat data kepadatan tinggi.
Standar Industri Konektor:
Penyambung
Referensi
Detail Perumahan
Mode Tunggal MTP
AMDAL/TIA-604-5
SM APC: Konektor hijau + boot hitam (Standard Loss MTP) SM APC: Konektor kuning + boot hitam (MTP kerugian super rendah)
Multimode MTP
AMDAL/TIA-604-5
PC OM1 & OM2: Konektor krem \u200b\u200b+boot hitam (Standard Loss MTP) PC OM3&OM4: konektor Aqua+boot hitam (Standar & MTP kerugian super rendah) PC OM3&OM4: Konektor Heather Violet+boot hitam (Standard loss MTP)
Memenuhi Standar IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Sesuai dengan TIA-604-5(FOCIS5) Kabel terstruktur per TIA-568-C
Sesuai dengan Saluran Serat 10G
40G dan 100G IEEE 802.3
Spesifikasi Optik:
Item spesifikasi.
Mode tunggal (APC 8 derajat dipoles)
Multimode (PC Flat polish)
kehilangan penyisipan (MTP) (IEC 61300-3-34)
Kerugian standar:≤0.75dB(maks), ≤0.50dB(Umum) Kerugian Super Rendah:≤0.35dB(maks), ≤0.20dB(Umum)
Kerugian standar:≤0.6dB(maks), ≤0.50(Umum) Kerugian Super Rendah:≤0.35dB(maks) , ≤0.20dB(Umum)
Kerugian insersi (LC/SC/FC/ST) (IEC 61300-3-6)
≤0.3dB
≤0.3dB
Kerugian pengembalian (MTP)
≥60dB(pemolesan 8 derajat)
≥25dB
Kerugian pengembalian (LC/SC/FC/ST)
APC≥60dB;UPC≥50dB
≥35dB
Daya tahan
<0,3dBperubahan tipikal, 200 perkawinan
Dapat dipertukarkan
≤0.2dB
Daya tarik
>70N
Plug-in kali
>600
Suhu Operasional (℃)
·-40 hingga + 85°C
Fitur:
Kerugian penyisipan rendah, kerugian pengembalian tinggi
Konektor Multi-serat berbasis MT, terminasi dan rakitan konektor serat 4,8,12 dan 24
Solusi ekonomis untuk penghentian serat secara massal
Dirancang untuk aplikasi SM dan MM dengan kerugian rendah dan kerugian standar
Kabel bundar yang kokoh, kabel oval, dan opsi pita telanjang tersedia
Rumah berkode warna tersedia untuk membedakan jenis serat, jenis pemoles dan/atau tingkat konektor
Bagus dalam pengulangan dan pertukaran
Aplikasi:
Semua Konektor MTP OMC berasal dari Senko/Nissin/Sumitomo.MTP Patch Cord adalah sejenis rakitan kabel kepadatan tinggi yang umumnya digunakan di tiga area.
Aplikasi Pusat Data dengan lingkungan tingkat kepadatan tinggi
Serat optik ke gedung
Aplikasi konektor internal pada peralatan fiber.
Aturan Penamaan & Informasi Konfirmasi Pesanan:
Dorong Tarik Tab Untuk Senko MTP
Gambar kabel batang MTP-MTP 24F.
Panjang Keseluruhan (L) (m)
panjang toleransi (cm)
0<L<1
+5/-0
1<L<10
+10/-0
10<L<40
+15/-0
40<L
'+0,5% x L/-0
Tiga Metode Koneksi Membantu Menjaga Polaritas MTP/MTP yang Tepat
Solusi Polaritas Basis-24
Untuk mengejar peningkatan permintaan bandwidth yang lebih tinggi, kabel MTP/MPO 24-fiber diperkenalkan untuk memfasilitasi migrasi ke jaringan 100G.Ini menggandakan kerapatan kabel 12-serat di tapak yang sama, yang mengurangi jumlah serat, memungkinkan lebih sedikit jalur kabel, dan meningkatkan aliran udara.Namun, pemeliharaan polaritas kabel MTP/MPO basis-24 lebih rumit.OMC merekomendasikan kabel trunk MTP/MPO Tipe A (key-up ke key-down).Dengan kaset Tipe A dan Tipe AF kami, tidak perlu lagi kabel patch A-to-A.Metode konektivitas diilustrasikan pada gambar berikut
Kabel Hot TRUNK Zion Communication
Kode Sion
Deskripsi Sion
7236001
ZCM1122HIA1X
MPO Perempuan Ke MPO Perempuan SM 3.0mm LSZH 12 Serat MPO Patch Cord Meter Kustom
7236002
ZCM1152HIA1X
MPO Perempuan Ke MPO Perempuan SM 3.0mm LSZH 24 Serat MPO Patch Cord Meter Kustom
7236003
ZCM1127HLA1X
MPO Perempuan Ke MPO Perempuan OM3 3.0mm LSZH 12 Serat MPO Patch Cord Meter Kustom
7236004
ZCM1157HLA1X
MPO Perempuan Ke MPO Perempuan OM3 3.0mm LSZH 24 Serat MPO Patch Cord Meter Kustom
7236005
ZCM1128HMA1X
MPO Perempuan Ke MPO Perempuan OM4 3.0mm LSZH 12 Serat MPO Patch Cord Meter Kustom
7236006
ZCM1158HMA1X
MPO Perempuan Ke MPO Perempuan OM4 3.0mm LSZH 24 Serat MPO Patch Cord Meter Kustom
7236007
ZCM2122HIA1X
MTP Female Ke MTP Female SM 3.0mm LSZH 12 Serat MTP Patch Cord Meter Kustom
7236008
ZCM2152HIA1X
MTP Female Ke MTP Female SM 3.0mm LSZH 24 Serat MTP Patch Cord Meter Kustom
7236009
ZCM2127HLA1X
MTP Female Ke MTP Female OM3 3.0mm LSZH 12 Serat MTP Patch Cord Meter Kustom
7236010
ZCM2157HLA1X
MTP Female Ke MTP Female OM3 3.0mm LSZH 24 Serat MTP Patch Cord Meter Kustom
7236011
ZCM2128HMA1X
MTP Female Ke MTP Female OM4 3.0mm LSZH 12 Serat MTP Patch Cord Meter Kustom
7236012
ZCM2158HMA1X
MTP Female Ke MTP Female OM4 3.0mm LSZH 24 Serat MTP Patch Cord Meter Kustom
Kemasan
Paket kabel serat optik yang mudah diambil dan terlindungi dengan baik ini telah diberi label dan ditandai oleh OMC sebagai default. Ukuran karton standar: 34*22*15 cm;44*34*24 cm ;54*39*34 cm.Karton mana yang akan digunakan tergantung pada Qty barang.Pengepakan dapat disesuaikan.
