Panjang Gelombang Operasi (nm): | 1260~1650nm | Panjang serat: | 1m atau 1,5m atau Diminta |
---|---|---|---|
Bandwidth (nm): | 20Nm | Suhu Operasional (℃): | -40 ~ 85 |
Tipe Konektor: | SC/APC,SC/UPC,LC FC ST | ||
Cahaya Tinggi: | pembagi serat optik,pembagi optik plc |
Jenis Pemisah PLC | Pemisah PLC 1×32 | ||||||||
Jenis Konfigurasi | 1×32 | ||||||||
Panjang Gelombang Operasi (nm) | 1260~1650nm | ||||||||
Panjang Serat | 1m atau 1,5m atau Diminta | ||||||||
Bandwidth (nm) | 20nm | ||||||||
Gaya Paket | Tanpa blok | ||||||||
Jenis Serat | Mode tunggal G657A1 atau G652D | ||||||||
Diameter Serat | 0,9mm | ||||||||
Kehilangan Ketergantungan Polarisasi (≤) dB | 0,3 | ||||||||
Rugi Tergantung Panjang Gelombang (≤) dB | 0,5 | ||||||||
Rugi Penyisipan Khas (≤) dB | 16.2 | ||||||||
Insertion Loss (≤) dB | 17.1 | ||||||||
Loss Uniformity (≤) dB | 1.5 | ||||||||
Suhu Operasional (℃) | -40 ~ 85 | ||||||||
Suhu Penyimpanan (℃) | -40 ~ 85 | ||||||||
Dimensi Paket Penyegelan (mm) | 60*7*4 | ||||||||
Dimensi Paket Penyegelan Tanpa Blok (mm) | 80*20*6 | ||||||||
Tipe Konektor | SC/APC,SC/UPC,LC FC ST | ||||||||
Merek | HELLOSIGNAL® ATAU OEM | ||||||||
Waktu pengiriman | Biasanya 25 hari setelah menerima deposit. | ||||||||
MOQ | 20pcs |

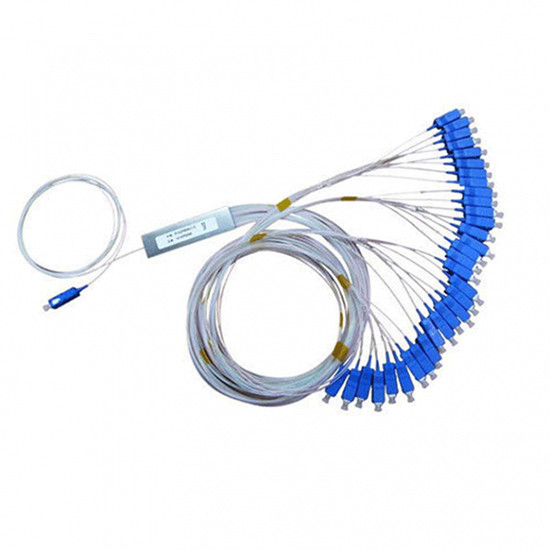

PLC Splitter 1×32 Single Mode PLC Splitter (Planar Lightwave Circuit Splitter) dengan Fan Out & Konektor SC/APC
PLC adalah singkatan dari Planar Lightwave Circuit.Pemisah PLC digunakan untuk mendistribusikan atau menggabungkan sinyal optik.Ini didasarkan pada teknologi sirkuit gelombang cahaya planar dan memberikan solusi distribusi cahaya berbiaya rendah dengan faktor bentuk kecil dan keandalan tinggi.
PLC Splitter menyediakan produk hemat biaya dan hemat ruang yang sesuai dengan kebutuhan jaringan yang selalu berubah.Dengan ukurannya yang ringkas, splitter ini dapat digunakan di alas di dalam dan di udara serta sistem pemasangan rak.
Instalasi sederhana menggunakan berbagai jenis konektor atau penyambungan fusi.
Parameter | 1 x N PLC Pemisah;Pemisah PLC 2 x N | ||||||||
Parameter | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Panjang Gelombang Operasi (mm) | 1260~1650 | ||||||||
Jenis Serat | G657A1 atau Disesuaikan | ||||||||
Rugi Penyisipan (dB) (Kelas P/S) |
1 x N | 3,8/4,0 | 7.2/7.4 | 10,3/10,7 | 13,5/13,7 | 16,5/16,9 | 20,5/21,0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10,5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24,5/25,0 | ||
Keseragaman Kerugian (dB) | < 0,4 | < 0,6 | < 0,8 | < 1.0 | < 1,5 | < 2.0 | < 2.5 | ||
PDL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
Kerugian Pengembalian (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Pengarahan (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Rugi Tergantung Panjang Gelombang (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1.0 | < 1.0 | < 1.0 | ||
Panjang Serat (m) | 1m atau Disesuaikan | ||||||||
Stabilitas Suhu (- 20~+80°C) | < 0,5 | ||||||||
Suhu Operasional (°C) | – 20~+80 | ||||||||
Suhu Penyimpanan (°C) | – 40~+80 | ||||||||
Penyerahan Daya Maksimum (mW) | 500,0 | ||||||||
PEMBERITAHUAN: Spesifikasi di atas adalah untuk perangkat tanpa konektor.Tambahkan kerugian 0,2dB tambahan per konektor. |
A | B | D | F | F | |||||
Pelabuhan | Kemasan | Diameter Serat | Panjang Serat | Penyambung | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=telanjang 2=Tanpa Blok 3=Modul Kotak ABS 4=Masukkan Kotak 5=Jenis Palet 6=Rak Z=Disesuaikan |
0=250 um 1=900 mm 2=2.0mm 3 = 3,0mm |
0=0,5m 1=1,0m 2=1,5m 3=2,0m 4=3,0m 5=4,0m Z=Disesuaikan |
0=Tidak ada 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Disesuaikan |
