Panjang Gelombang Operasi (nm): | 1310,1490,1550nm | Rasio Kopling (%): | 1-50% |
---|---|---|---|
Bandwidth (nm): | 20Nm | Suhu Operasional (℃): | -40 ~ 70 |
Konektor serat: | SC FC LC ST | ||
Cahaya Tinggi: | pembagi serat optik multimode,pembagi serat multimode |

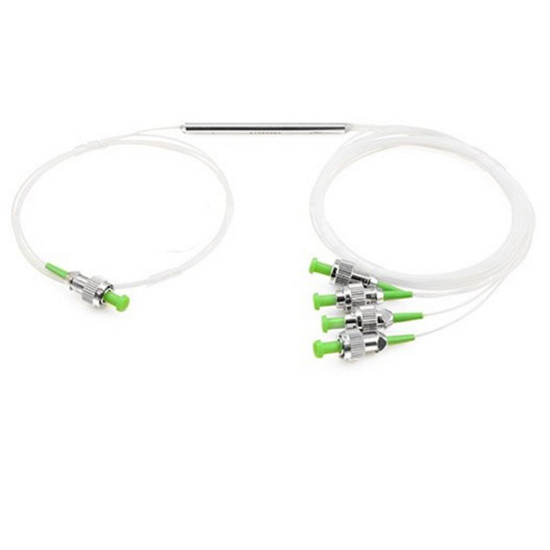

Input output | 1 hingga 4 FBT Pemisah Serat Optik Pemisah Optik 1×4 | ||||||||
Jenis Serat | 9/125 SMF-28 atau yang ditentukan pelanggan | ||||||||
Panjang Gelombang Operasi (nm) | 1310,1490,1550nm | ||||||||
Rasio Kopling (%) | 1-50% | ||||||||
Bandwidth (nm) | 20nm | ||||||||
Rugi penyisipan tipikal (dB) | ≤7.2 | ||||||||
Rugi Tergantung Polarisasi (dB) | ≤0,1 | ||||||||
Homogenitas (dB) | ≤0,9 | ||||||||
Pengarahan (dBm) | ≥60 | ||||||||
Keseragaman (dB) | 0,5 | ||||||||
Kerugian dependen tipikal (dB) | ≤0,15 | ||||||||
Stabilitas Suhu (dB/ºC) | ≤0.002 | ||||||||
Suhu Operasional (℃) | -40 ~ 70 | ||||||||
Suhu Penyimpanan (℃) | -40 ~ 85 | ||||||||
Kabel Serat | serat telanjang, serat tabung longgar | ||||||||
Konektor Serat | SC FC LC ST | ||||||||
Merek | HELLOSIGNAL® ATAU OEM | ||||||||
Waktu pengiriman | Biasanya 25 hari setelah menerima deposit. | ||||||||
MOQ | 20pcs |
FBT Fiber Optic Splitter (disebut juga fiber optic coupler) adalah perangkat yang membagi cahaya fiber optic menjadi beberapa bagian dengan perbandingan tertentu.Pemisah Serat berbeda dari pembagi serat PLC dalam metode pemisahan.Pemisah serat optik dapat diproduksi dengan Singlemode, Multimode 62.5, dan Multimode 50 Fiber. Anda juga dapat menyesuaikannya dengan
Konektor LC, LC/APC, SC, SC/APC, FC, FC/APC, dan ST atau tidak terhubung.
Mengenai Pemisah Serat 1*2, Anda juga dapat meminta detail untuk rasio pemisahan yang berbeda, seperti 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5, dan 99/1.
Sebagian besar Splitter optik tersedia dalam tabung longgar 900μm dan serat telanjang 250μm.Coupler 1×2 dan 2×2 dilengkapi standar dengan selongsong logam pelindung untuk menutupi belahan.Jumlah output yang lebih tinggi dibuat dengan kotak untuk melindungi komponen yang membelah.
Parameter | Coupler Pita Lebar | Pasangan Jendela Ganda | Penggandeng Serat Multimode | ||||||
Nilai | P | A | P | A | P | A | |||
Panjang Gelombang Operasi (mm) |
1310,1550 atau C + L Band | 1310 dan 1550 | 850 atau 1310 atau Tentukan | ||||||
Bandwidth Operasi (mm) | ±40 | ±40 | ±40 | ||||||
Kelebihan Kerugian Khas (dB) | <0,7 | <0,1 | <0,07 | <0,1 | <0,4 | <0,7 | |||
Rugi Penyisipan (dB) | 50/50 | <3.4 | <3.6 | <3.4 | <3.6 | <3,7 | <4.0 | ||
40/60 | <4,4/2,6 | <47/2,8 | <4,4/2,6 | <4,7/2,8 | <4,7/2,7 | <5,0/3,0 | |||
30/70 | <57/1,9 | <6,0/2,0 | <5,7/1,9 | <6,0/2,0 | <6,0/2,1 | <6,3/2,4 | |||
20/80 | <7,6/1,25 | <8,0/1,3 | <7,6/1,25 | <8,0/1,3 | <7,8/1,4 | <1/1,7 | |||
10/90 | <10,65/0,65 | <10,9/0,08 | <10,65/0,65 | <10,9/0,8 | <11,2/0,9 | <11,6/1,2 | |||
5/95 | <13,8/0,4 | <14,1/0,5 | <13,8/0,4 | <14,1/0,5 | <14,5/0,7 | <15,0/1,0 | |||
3/97 | <16,15/0,3 | <16,5/0,4 | <16,15/0,3 | <16,5/0,4 | <16,15/0,3 | <16,5/0,4 | |||
2/98 | <18,05/0,25 | <18,45/0,35 | <18,05/0,25 | <18,45/0,3 | <18,6/0,6 | <19,4/0,9 | |||
1/99 | <21,15/0,2 | <21,65/0,3 | <21,15/0,2 | <21,65/0,3 | <22/0,5 | <22,8/0,8 | |||
Rugi Tergantung Polarisasi | <0,1 | <0,15 | <0,17 | <0,15 | |||||
Pengarahan (dB) | >50 | >35 | |||||||
Suhu Operasional (℃) | -40~+70 | ||||||||
Suhu Penyimpanan (℃) | -40~+85 | ||||||||
PEMBERITAHUAN: Spesifikasi di atas adalah untuk perangkat tanpa konektor.Tambahkan kerugian 0,2dB tambahan per konektor. |
A | B | C | D | e | F | G | H | SAYA | |
Mode | Nilai | Panjang gelombang | Pelabuhan | Jenis Serat | Kemasan | Diameter Serat | Rasio kopling | Tipe Konektor | |
1=WBC 2=DWC 3=MMC Z=Disesuaikan | 1=P 2=A |
1=1550 2=1310 3=1310/1550 4=1310/1490 /1550 Z=Disesuaikan |
1=1×2 2=2×2 |
0=SM 9/125 1=MM 50/125 2=MM 62,5/125 Z=Disesuaikan |
1=03×54 2=03×60 3=90x20x10 4=100x80x10 |
0=250um 1=900um 2=2.0mm 3 = 3,0mm |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Disesuaikan |
