Penutupan Sambungan Vertikal Serat Optik-ZCSC-D024-01(7231201)

Indeks Teknis

Model nomor.			ZCSC-D024-01(7231201)
Warna			Hitam
Kapasitas			24 core
Tingkat Perlindungan			IP68
Bahan			PP, BUAH, BUAH + ABS
Metode Penyegelan Untuk Inlet			Segel panas-menyusut
Saluran masuk/keluar			1+2
Kabel saluran masuk Dia			Ф10-Ф18
Kabel stopkontak Dia			Ф8-Ф15
Kelembaban relatif			≤95%(＋30℃)
Tekanan atmosfir			62～101kPa
Dimensi (MM)			327*Ф90
Ukuran kotak dalam (MM)			340*160*130
Ukuran kotak luar (MM)			665*355*495
Per berat (KG)			0,85
Berat Kotor (kg)			13.5
Pcs/Karton(PCS)			15

Ringkasan

KOMUNIKASI ZION Model No. ZCSC-D024-01 adalah salah satu peralatan utama untuk titik akses pengguna, diterapkan untuk sambungan pelindung dan distribusi antara dua kabel atau lebih.Fungsi utamanya adalah menghubungkan kabel distribusi dan kabel dalam ruangan di udara terbuka.Ini banyak digunakan dalam sistem komunikasi, TV kabel, sistem jaringan kabel optik dan lainnya berdasarkan struktur yang stabil, kinerja penyegelan yang baik, dan konstruksi yang mudah.

Gambar untuk referensi

Inspeksi dan pengujian

• Memenuhi persyaratan penampilan dan struktur 5.2 dari YD/T 590.2-2005, YD/T 778-2011
• Memenuhi persyaratan uji transportasi 6.9 YD/T778-2011
• Memenuhi persyaratan teknis umum untuk komponen plastik CB 867—83
• Tingkat Perlindungan: uji IP68
• Memenuhi persyaratan paket umum untuk peralatan komunikasi GB3873-1993
• Kinerja tahan api: tidak tahan api

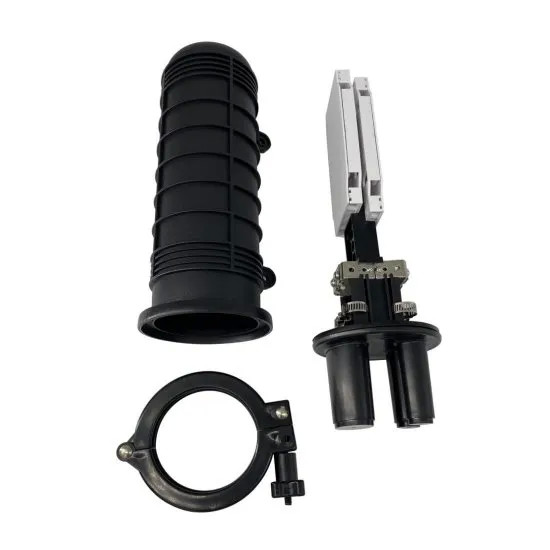

Bagian dari penutupan sambungan serat optik

Bagian bawah kotak, penutup kotak, dudukan kabel, dudukan untuk memperkuat bagian kabel, baki sambungan, penutup transparan untuk baki sambungan, pengikat kabel ajaib, pelat untuk memasang baki sambungan, bagian penyegelan untuk badan kotak, lingkaran kotak, dan aksesori lainnya.

Pengemasan, transportasi dan penyimpanan

Kemasan

• Ukuran ukuran kotak bagian dalam: 340*160*130mm
• Ukuran kotak Luar ukuran: 665*355*495mm(15pcs/karton)

Angkutandan penyimpanan

• Hindari hujan, paparan sinar matahari dan pemerasan selama transportasi
• Produk harus disimpan di gudang menghindari kelembaban, matahari, api.

Suhu penyimpanan harus dari 25℃～+40℃

Catatan: Bagian khusus yang mudah rusak selama pengangkutan harus dilindungi dengan hati-hati

Metode pemasangan

Pemasangan udara

1–Penutup sambungan serat optik 2–Gantungan 3—Kabel baja

Pemasangan tiang

1– Pelat tetap 2– Pelat pemasangan 3—baut U 4—tiang telepon
