Tempat asal: | Cina |
---|---|
Nama merek: | Zion communication OR OEM |
Sertifikasi: | ISO, CE, RoHS, UL |
Nomor model: | Peralatan Pusat Data |
Kuantitas min Order: | 1.000 pcs |
Kemasan rincian: | 1 PC / Kantong Plastik, PCS / Karton |
Waktu pengiriman: | Biasanya 10 hari kerja |
Syarat-syarat pembayaran: | T / T, L / C |
Menyediakan kemampuan: | 30.000 PCS / bulan |
Model: | Pemasangan Kabinet | Bnad: | Komunikasi Sion |
---|
Lebih detail silahkan kunjungi:
https://www.zion-communication.com/Copper-System-Equipment.html

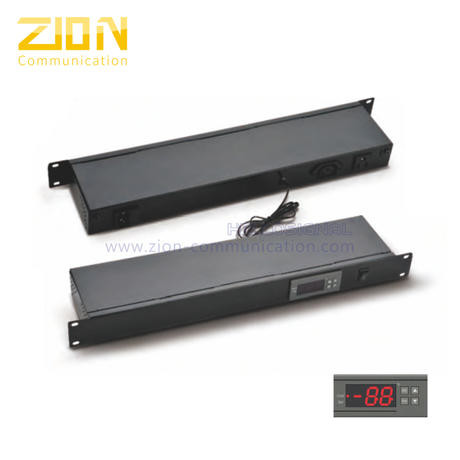

Unit Suhu Digital TC | ||||||||
Data teknis | ||||||||
· Instalasi 19 " · Struktur sederhana, pemasangan mudah; · Pemasangan kabel & pengoperasian yang mudah; · Resistensi yang mengganggu, lari yang andal; · Output 2 arah (IEC320 C13 dan NEMA 5-15R). |
||||||||
Bagian utama | ||||||||
Model nomor. | Jenis Konektor Input | |||||||
ZC70180101 | Tipe Inggris (BS1363) | |||||||
ZC70180102 | Tipe Jerman (DIN49441) | |||||||
ZC70180103 | Tipe AS (NEMA 5-15P) | |||||||
Parameter teknik | ||||||||
· Catu daya: 220VAC + 10% / - 15%, 50 / 60Hz. · Rentang pengukuran suhu: -50 ℃ ~ 99 ℃. · Resolusi: 1 ℃. · Kapasitas kontak keluaran pendinginan: 10A / 277VAC. · Waktu tunda kesalahan Senssor: 1 menit.. · Tingkat aman: 1P65. · Kelembaban operasi: 20 ~ 85% (tanpa kondensat). · Konsumsi daya: ≤3W. · Rentang kendali suhu: -40 ℃ ~ 50 ℃. · Akurasi: -50 ℃ ~ 70 ℃, ± 1 ℃, ± 1 ℃ pada orang lain dapat menggerakkan kompresor fase tunggal≤1 / 2HP. · Sensor: NTC. · Suhu operasi: -30 ℃ ~ 75 ℃. |
||||||||
Detalis: | ||||||||
Operasi kunci · Periksa nilai set parameter: Tekan ▲ lalu longgarkan untuk menampilkan batas atas yang ditetapkan;Tekan dan kemudian longgarkan ▼ untuk menampilkan.
Ubah nilai set parameter · Tekan set selama lebih dari 3 detik untuk masuk ke status modifikasi parameter yang terakhir, menampilkan penyesuaian terakhir menu setelah dialiri listrik dengan lampu indikator pengubah parameter menyala. · Tekan ▲ atau ▼ untuk maju atau mundur item menu;tekan set untuk menampilkan arus.
Nilai set parameter · Tekan set dan ■ atau ■ secara bersamaan dapat menyesuaikan nilai set parameter saat ini, tekan set dan ■ secara bersamaan lebih dari 1s akan meningkatkan nilai set parameter saat ini dengan cepat;tekan set dan ■ secara bersamaan lebih dari 1s akan menurunkan nilai set parameter saat ini dengan cepat; · Tekan terlebih dahulu atau tidak ada operasi tombol dalam 30 detik akan menyimpan parameter yang dimodifikasi dan kembali ke normal status tampilan suhu.
Pulihkan pengaturan parameter · Saat menyetrum pengontrol, periksa dulu pengaturan parameter, jika pengaturan parameter adalah salah, tampilan LED E1 dengan suara bel, di kali ini tekan Set akan mengembalikan default pengaturan parameter. · Sarankan untuk mengatur ulang parameter.
Panel depan
|
||||||||
Fungsi penekanan tombol | ||||||||
Tekan tombol | Mode normal | Modus modifikasi Parmeter | ||||||
SET | Periksa waktu perlindungan kompresor | Menampilkan nilai set menu saat ini | ||||||
SET ... 3 detik | Masuk ke modifikasi parameter | |||||||
Rst | Periksa suhu yang melebihi nilai | Keluar dari modifikasi parameter | ||||||
▲ | Pemeriksaan batas atas suhu | Item menu mundur | ||||||
▼ | Pemeriksaan batas bawah suhu | Item menu maju | ||||||
SET +▲ | Nilai parameter meningkat derajat | |||||||
SET +▼ | Nilai parameter berkurang derajat | |||||||
Output kontrol
· Kompresor: Ketika suhu penyimpanan Lebih tinggi dari suhu yang ditetapkan Batas atas, kompresor mulai, lebih rendah dari suhu yang ditetapkan.Batas bawah, kompresor berhenti, Saat sensor errir, kompresor bekerja secara proporsional seperti pada -15 menit off -30 menit.Setelah dialiri listrik atau kompresor berhenti. Pengaktifan ulang kompresor diperbolehkan setelah waktu perlindungan kompresor habis.
· Alarm: Sementara temp.exceeding valus tidak 0.LED akan berkedip menampilkan suhu saat ini ketika suhu penyimpanan lebih tinggi dari suhu yang ditetapkan limip atas + melebihi suhu nilai atau lebih rendah dari yang ditetapkan suhu melebihi batas bawah.nilai.Saat mengobrak-abrik melebihi temp. batasi penundaan alarm setelah dialiri listrik.melebihi suhu alarm batas mulai dengan suara bel, dan alarm dibatalkan ketika suhu kembali ke suhu normal LED berkedip-kedip Tampilkan E1 dengan suara buzzer saat memorizer error;tampilkan E2 dengan suara bel saat kesalahan sensor, Tampilkan HH saat suhu.Lebih tinggi dari 99 ° C dan lebih rendah dari 120'C.Tekan sembarang tombol untuk membatalkan suara alarm, tetapi status alarm tetap ada. |
||||||||
Deskripsi lampu indikator | Diagram kawat | |||||||
Indikator cahaya |
Staus | Funcation | ||||||
Keren | Selalu aktif | Cutput kompresor | ||||||
Keren | Berkedip | Penundaan cutput kompresor | ||||||
Set | Selalu aktif | Status modifikasi Parmeter | ||||||
Fungsi penekanan tombol | ||||||||
Barang | Funtion | Rentang fetting | Satuan | Default | ||||
F1 | Batas atas | F2 ~ + 5 | ° C | -10 | ||||
F2 | Batasan yang lebih rendah | -40 ~ F1 | ° C | -20 | ||||
F3 | Kalibrasi suhu | -5 ~ 5 | ° C | 0 | ||||
F4 | Waktu perlindungan kompresor | 0 ~ 9 | Min | 3 | ||||
F5 | Melebihi nilai temperatuer | 0 ~ 50, setel nilai sebagai 0 untuk membatalkan alam | ° C | 15 | ||||
F6 | Melebihi waktu tunda alarm suhu | F2 ~ + 5 | ° C | 20 | ||||
Peraturan keselamatan
· Bahaya: Secara tegas membedakan antarmuka sensor down-lead, kabel daya, dan relai keluaran dari satu sama lain, melarang koneksi yang salah atau membebani relai secara berlebihan.Semua koneksi harus dimodifikasi di bawah pemadaman listrik.
· Peringatan: Dilarang menggunakan mesin di dalam air atau di bawah lingkungan yang lembab, suhu tinggi, gangguan elektromagnetisme string korosi string ir.
· Peringatan: Catu daya harus sesuai dengan yang berlabel pada mesin, dan memastikan stabilitas tegangan daya.Sensor down-lead dan daya harus disimpan untuk a jarak yang tepat untuk menghindari kemungkinan gangguan.
|
||||||||
Kode Kesalahan | ||||||||
Kode | Alasan | Status | ||||||
E1 | Kesalahan menghafal | Alarm, dosis mesin tidak berfungsi | ||||||
E2 | Kesalahan sensor | Alarm.Comressor mulai / berhenti secara proporsional |
||||||
HH | Melebihi suhu, batas tampilan |
|||||||
